Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 3 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.

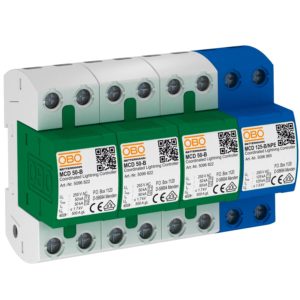

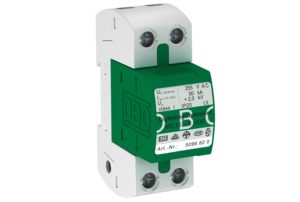

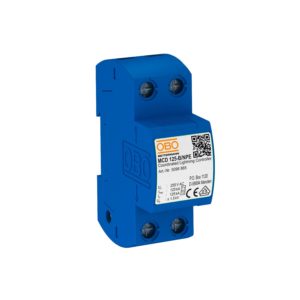

Descarregador combinado do tipo 1+2, 4 polos com indicador ótico de funcionamento, para aplicação em redes TN-S e TT.Completamente pré-montado e pronto a instalar, composto por:3 x MCD 50-B-OS: descarregador do tipo 1+2 EN 61643-11.1 x MCD 125-B/NPE: explosor de equipotencial N-PE do tipo 1+2 EN 61643-11 para utilizaçãoem sistemas TN-S e TT. Interface 0 em 2 de acordo com o conceito de zonas de proteção contra descargas atmosféricasconforme IEC 62305 ou VDE 0185-305.• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE0185-305 (IEC 62305)• Capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 125 kA (10/350) nototal• Nível de proteção <1,7 kV, possibilita a proteção do aparelho• Resistência a curto-circuito 10 kA, proteção prévia por fusível até 500 A gL/gG• Consumo de energia < 26 mW/Polo• Explosor de equipotencial, blindado sem insuflaçãoAplicação: áreas industriais e edifícios com proteção exterior contra descargas atmosféricasdas classes I a IV.

Descarregador de sobretensões do tipo 1• Unidade de ligação de 3 polos totalmente montada• Para ligação equipotencial para proteção contra descargas atmosféricas conforme a DIN EN 62305 (IEC 62305)• Capacidade de descarga de correntes de raio de 35 kA (10/350) por polo• Capacidade de extinção da corrente de seguimento 50 kAeff, proteção prévia por fusível até 400 A gL/gG• Explosor de equipotencial encapsulado, sem emissão de faíscas, para aplicação em quadros de distribuição• Dispositivo de separação com indicador visual• Sinalização remota com contacto inversor livre de potencial• Pronto para montagem em barramento ou paredesAplicação: sem exceção, para redes 400/690V.

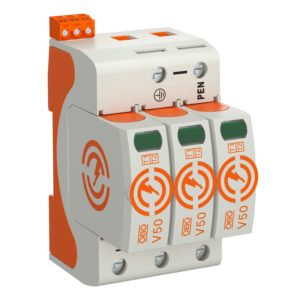

Descarregador de sobretensões tipo 2• Unidade completa, composta por módulos e base, pré-montada e pronta a instalar• Indicado para sistemas de redes TN• Módulo de encaixe, podendo ser separado da base sem ferramentas• Com sinalização à distância, contacto de trabalho livre de potencial, para a monitorização de funções• Inclui dispositivo de separação térmico e dinâmico• Com indicação ótica de avarias• Elevada condutividade em caso de utilização prolongada• Ligações identificadas Exemplo de aplicação: edifícios residenciais e industriais, vivendas unifamiliares.* Conjunto completo = base e módulo de substituição

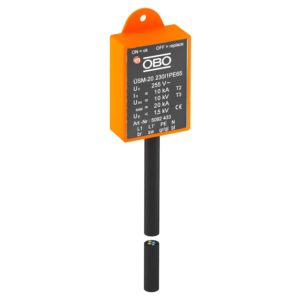

Descarregador de sobretensões, tipo 2+3, conforme a DIN EN 61643-11 para redes 230/400V.Adequado para proteção de iluminação LED. • Com indicação de funcionamento e corte do circuito de corrente de carga em caso de avaria do SPD• Tamanho reduzido para instalação em caixas de terminais de postes ou em frente ao controlador• Circuito de proteção 1+NPE com capacidade máxima de descarga de 20 kA • Limitação da sobretensão abaixo de 1300 V ou 1000 V @ 5 kA• Com ou sem corte de luzes em situação de avaria Aplicação: em caixas de passagem de cabos, caixas de derivação, canal de cabos até sistemas de chãoPara proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED

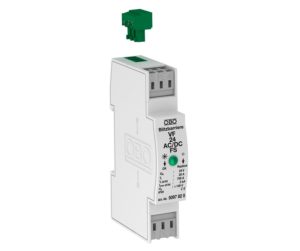

Proteção contra sobretensões/proteção fina de redes tipo 3 conforme EN 61643-11 com sinalização à distância • Com sinalização à distância: contacto de inversão sem potencial• Indicada para sistemas de tensão alternada e contínua• Com indicador ótico de funcionamento• Com bornes de ligação fáceis de montar e sem parafusos• Dimensões modulares reduzidas de 17,5 mm• Conexão em estrela Aplicação: utilização universal em calha DIN 35 mm em caixas de distribuição convencionais.

Dispositivo de proteção para cabos de dados para interfaces em série• Disponíveis diferentes conetores de ligação• Baixo nível de proteçãoAplicação: SPS, sistemas de alarme, controlos

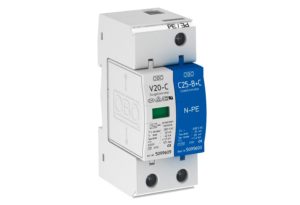

Base para sistemas fotovoltaicos até Uoc=1000V (circuito em Y) • Adequada a módulos V 25-B+C, descarregador combinado tipo 1+2• Adequada a módulos V 20-C, descarregador de sobretensões tipo 2• Circuito de proteção contra tensões transversais e longitudinais• Circuito em Y• Baixo nível de proteção: < 4,0 kV (Uoc máx = 1000V CC com V20-C/0-440)• Baixo nível de proteção: < 3,0 kV (Uoc máx = 900V CC com V25-B+C/0-385)• Baixo nível de proteção: < 2,6 kV (Uoc máx = 600V CC com V50-B+C/0-280)• Ligações identificadasAplicação: em instalações fotovoltaicas entre painéis fotovoltaicos e inversor.

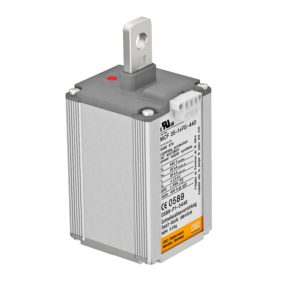

Módulo de substituição, descarregador combinado do tipo 1+2• para ligação equipotencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)• capacidade de descarga de correntes de raio de 12,5 kA (10/350)• descarregador modular, enfichável, com dispositivo seccionador dinâmico e sinalização visual de estado• função de encaixe com proteção contra vibrações e código de tensão• plástico conforme UL 94 V-0

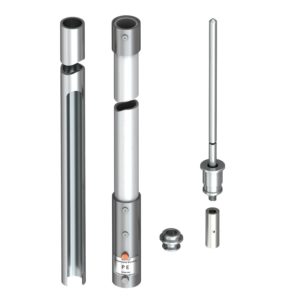

• Para instalação do cabo isolado isCon® Pro+ da OBO no tubo • Com saída lateral do cabo, adequada para suporte de mastro captor isFang com saída lateral do tipo isFang 3B-A• Indicada para cargas de vento em conformidade com o código europeu 1: DIN EN 1991-1-4• Inclui elemento de ligação (Tipo isCon IN connect) • Inclui ligação de potencial (Tipo isCon IN PAE)

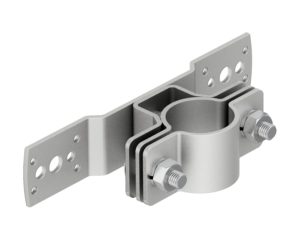

• para fixar os mastros isolados na estrutura a proteger ou na parede

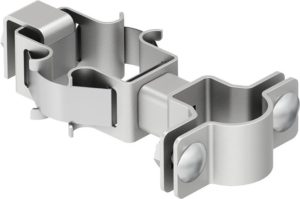

• para montagem de cabo isCon® em tubo• incluí 2 m de cinta• abraçadeira de cabo com anilhas de pressão para o bloqueio dos parafusos contra auto afrouxamento
