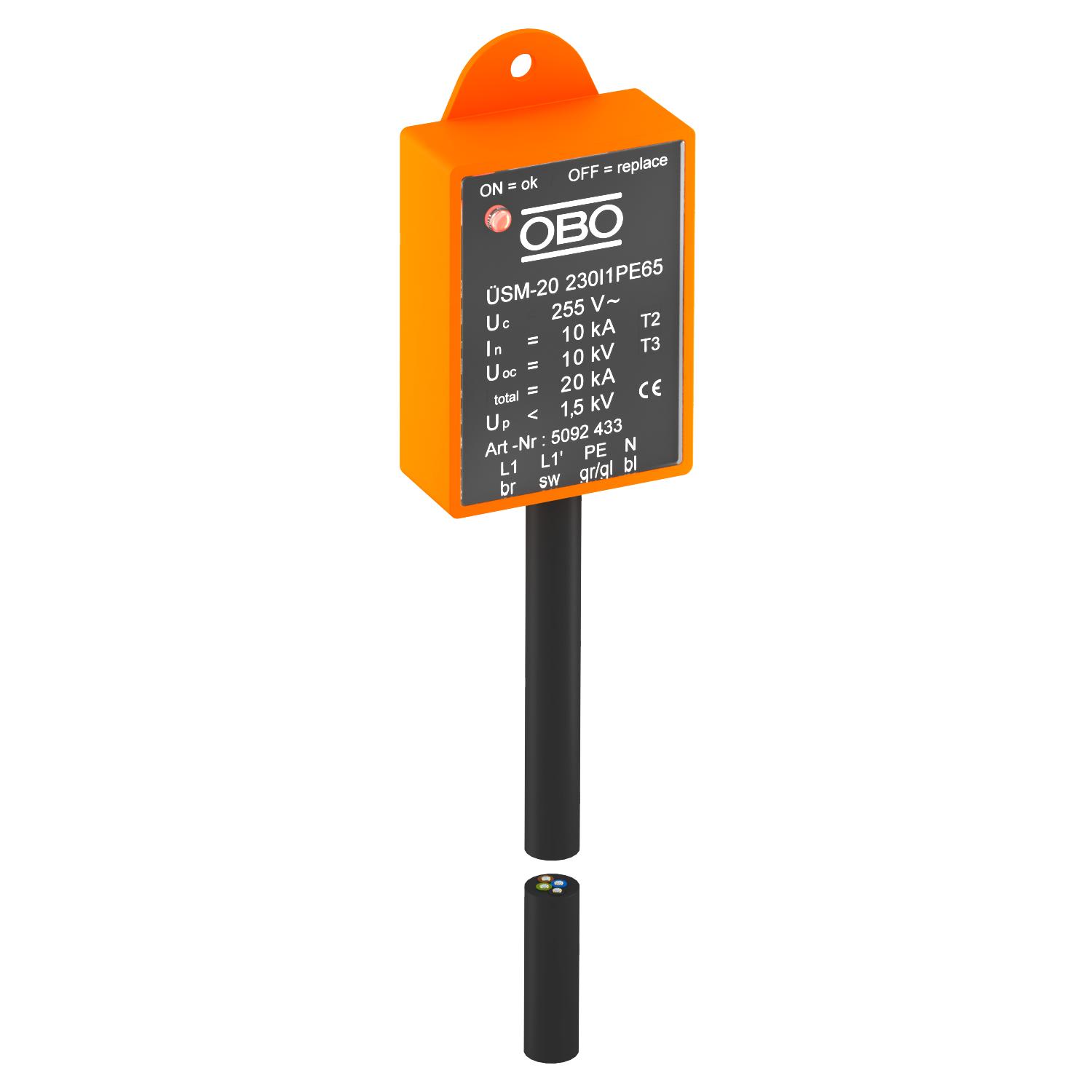

Descarregador de sobretensões para sistemas LED ÜSM-20-230I1PE65
- ColeçãoInstalações de segurança e proteção
Descrição
Descarregador de sobretensões, tipo 2+3, conforme a DIN EN 61643-11 para redes 230/400V.Adequado para proteção de iluminação LED. • Com indicação de funcionamento e corte do circuito de corrente de carga em caso de avaria do SPD• Tamanho reduzido para instalação em caixas de terminais de postes ou em frente ao controlador• Circuito de proteção 1+NPE com capacidade máxima de descarga de 20 kA • Limitação da sobretensão abaixo de 1500 V ou 1000 V @ 5 kA• Com ou sem corte de luzes em situação de avaria Aplicação: em caixas de passagem de cabos, caixas de derivação, calhas para cabos e até sistemas de chão.Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED
Dados técnicos
| Classe de verificação tipo 2 | sim |
|---|---|
| Classe de verificação tipo 3 | sim |
| Classificação segundo EN 61643-11 | Tipo 2+3 |
| Classificação segundo IEC 61643-1 | classe II+III |
| Comprimento do cabo de ligação | 0,25 m |
| Dimensão | 230V |
| Fusível máx. a montante | 16 A |
| Grau de proteção | IP65 |
| Intensidade nominal de descarga (8/20 µs) | 10 kA |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 10 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 10 kA |
| LPZ | 1→2 |
| OBO_Corrente de carga nominal (terminal de entrada/de saída) | 16 A |
| Potência de dissipação máxima (8/20 μs) | 20 kA |
| Potência de dissipação máxima (8/20 μs) [L-N] | 10 kA |
| Potência de dissipação nominal máxima (8/20 μs) [N-PE] | 10 kA |
| Sinalização no aparelho | ótico |
| Temperatura operacional máx. | 80 °C |
| Temperatura operacional mín. | -40 °C |
| Tempo de resposta | <25 ns |
| Tensão contínua máxima (N-PE) | 255 V |
| Tensão continua máxima CA | 255 |
| Tensão máxima de funcionamento (L-N) | 255 V |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Tipo de montagem | Outros |
| Versão | 1 polo + NPE para SK I |
| Versão do polo | 1+N/PE |

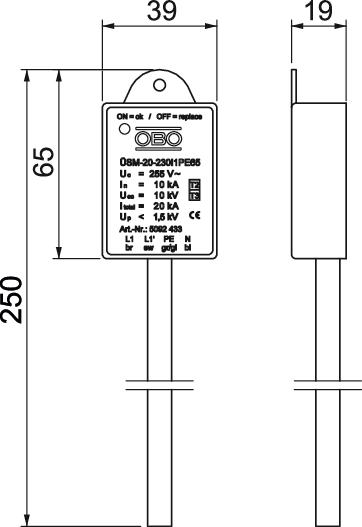

| Altura | 19 mm |
| Comprimento | 250 mm |
| Largura | 40 mm |
| Nível de proteção em conjunto [L-PE] | 1,6 kV |
| Nível de proteção [L-N] | ≤1,5 |
| Potência de dissipação (8/20 µs) [total] | 20 kA |
| Proteção máxima da rede elétrica contra sobretensões | 16 |
