OBO Bettermann
Pendural US 3 FT
- ColeçãoInstalações de segurança e proteção
Descrição

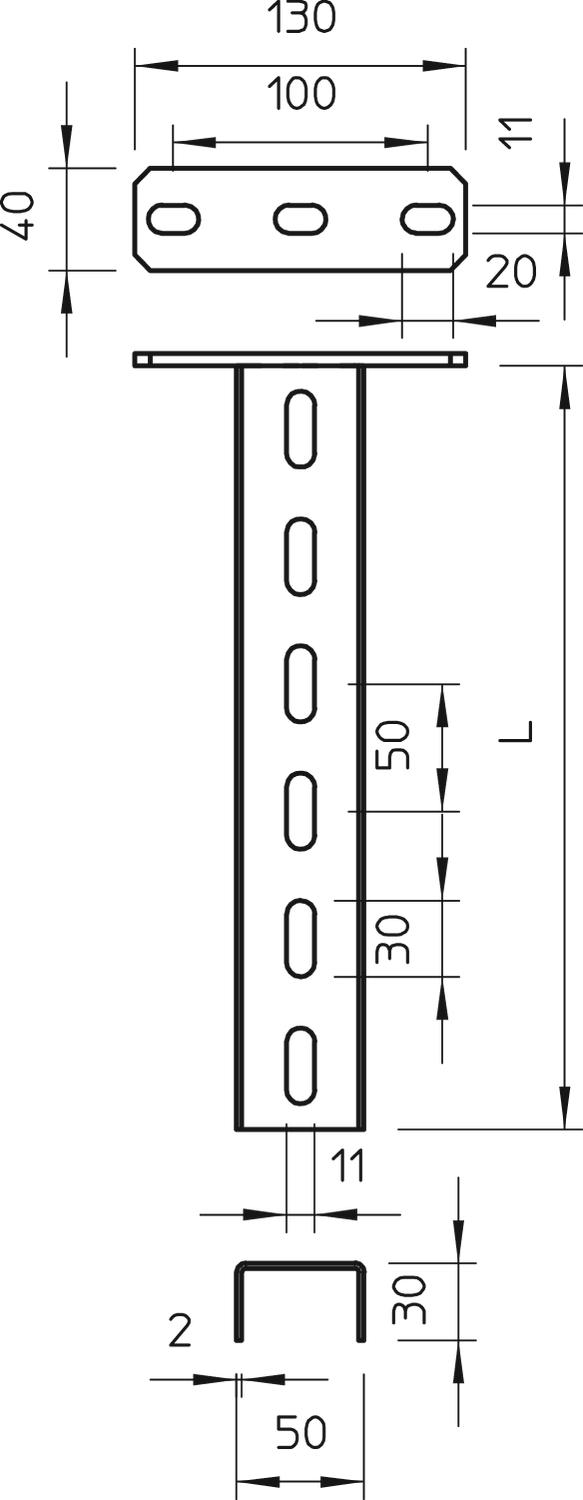

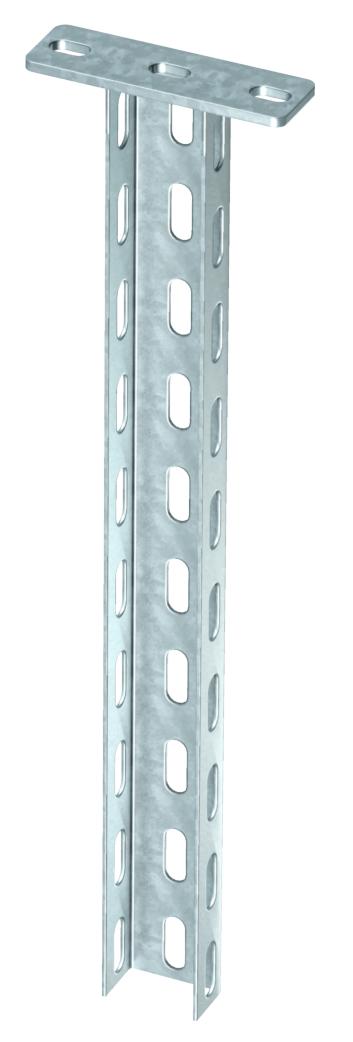

Pendural (perfil em U) nas dimensões 50 x 30 mm com cabeça de perfil soldada.
Dados técnicos
| Carga máxima de tração | 5 kN |
|---|---|
| Com engrenagem | não |
| Comprimento da consola 200 | 2,7 kN |
| Comprimento da consola 400 | 1,5 kN |
| Dimensão | 50x30x300 |
| Espessura das chapas | 0,08 in |
| Espessura do material | 2 mm |
| Funktionsgaranti | sim |
| Material | Aço |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Versão | Perfil U |
| Altura | 30 mm |
| Comprimento | 0,98 ft |
| Comprimento | 300 mm |
| Largura | 50 mm |
| Medida L | 300 mm |
Diagrama de cargas do pendural U do tipo US 3 K
Deflexão da extremidade do pendural com a carga máxima admissível das consolas
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm
Curva de carga com comprimento do perfil em mm
