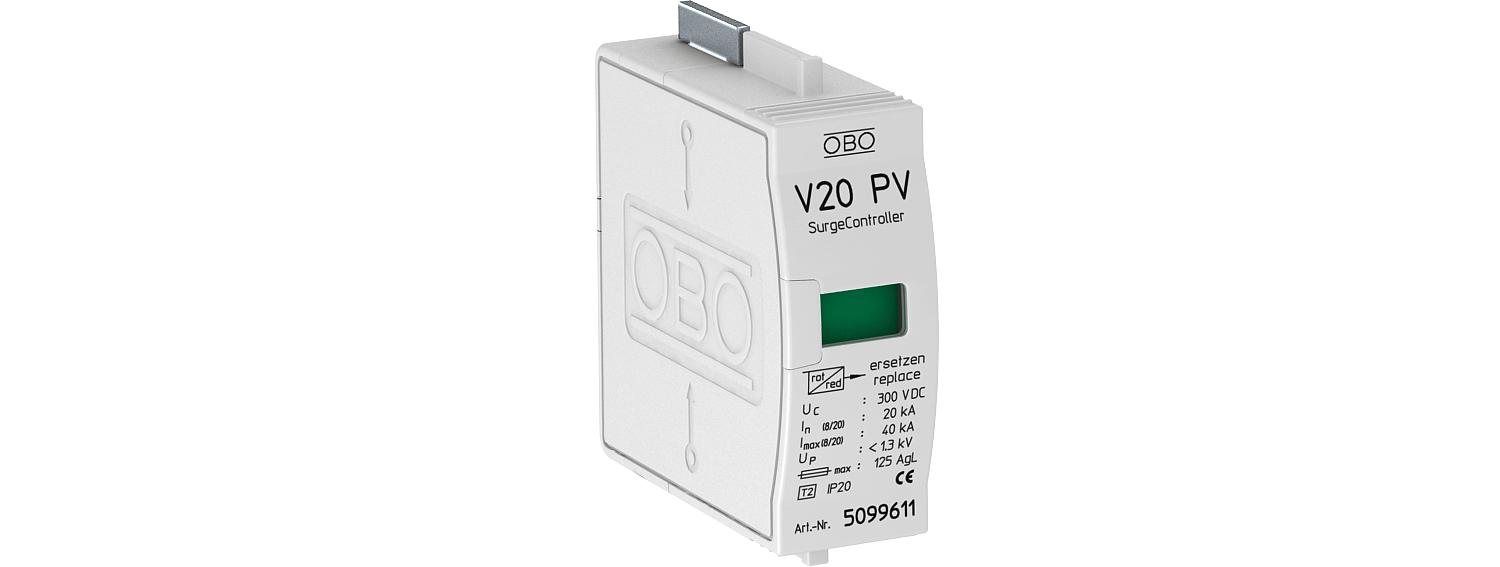

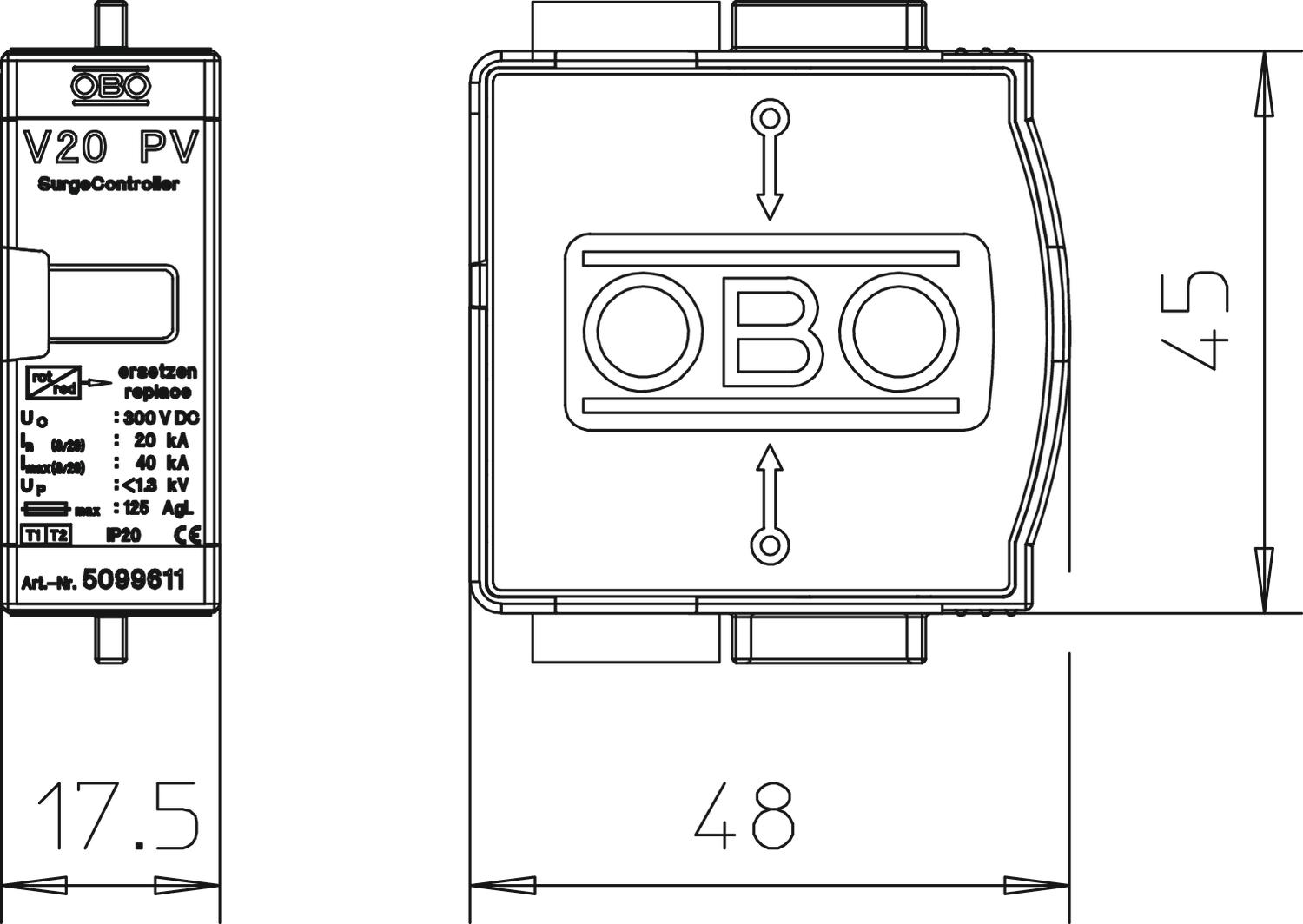

Módulo FV - Descarregador de sobretensões tipo 2
- ColeçãoInstalações de segurança e proteção
Descrição
Módulo de substituição - tipo 2, descarregador de sobretensão para instalações fotovoltaicas• Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)• Capacidade de dissipação até 40 kA (8/20) por polo• Baixo nível de proteção CC: < 2,0 KV por polo (circuito em Y: 4,0 KV e Uoc máx = 1000V CC)• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento• Descarregador varistor de óxido de zinco blindado sem insuflação para aplicação em quadros de distribuição• Elevada condutividade em caso de longa vida útilExemplo de aplicação: instalações fotovoltaicas sem ou com sistema isolado de proteção contra descargas atmosféricas em separado.
Dados técnicos
| Classe de verificação tipo 2 | sim |
|---|---|
| Classificação segundo EN 61643-11 | Tipo 2 |
| Classificação segundo IEC 61643-1 | classe II |
| Configuração de rede | TN |
| Configuração de rede DC | sim |
| Configuração de rede IT | não |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | sim |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Dimensão | 300V DC |
| Fusível integrado | não |
| Fusível máx. a montante | 125 A |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| LPZ | 1→2 |
| Outras configurações de rede | não |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Sinalização à distância | não |
| Sinalização no aparelho | ótico |
| Temperatura operacional máx. | 80 °C |
| Temperatura operacional mín. | -40 °C |
| Tempo de resposta | <25 ns |
| Tensão continua máxima CA | 300 |
| Tensão continua máxima CC | 300 |
| Tensão nominal CA (50 / 60 Hz) | 400 V |
| Tipo de montagem | sobre o elemento base |
| Versão | 1 polo, módulo FV com base Y até 600V DC |
| Versão do polo | 1 |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
