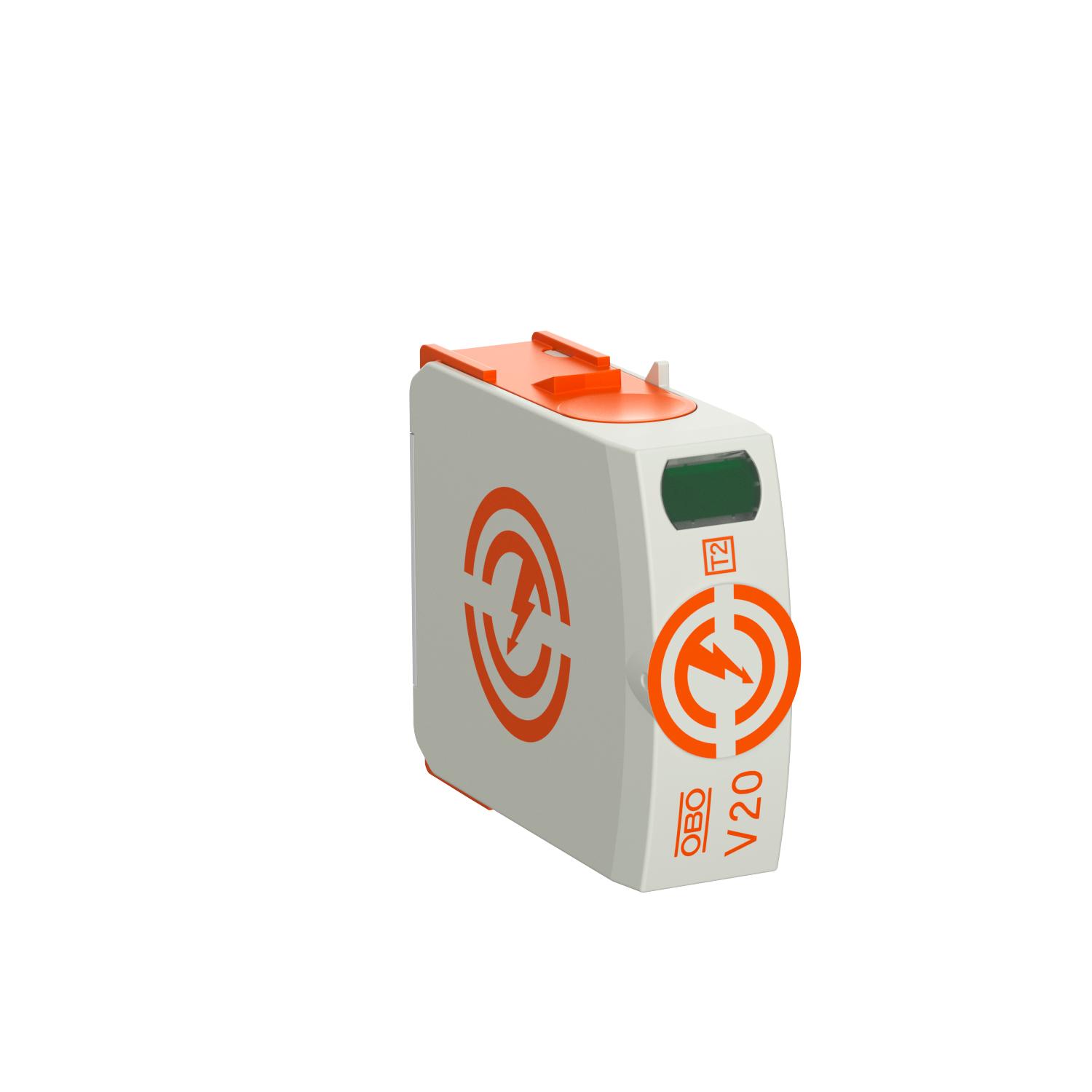

Módulo de substituição V20 280 V
- ColeçãoInstalações de segurança e proteção
Descrição
Módulo de substituição, descarregador de sobretensões do tipo 2• para ligação de equipotencial de proteção contra descargas atmosféricas conforme a VDE 0100-443 (IEC 60364-4-44)• capacidade de descarga até 40 kA (8/20) por polo através dos varistores de alto desempenho• descarregador modular, enfichável, com dispositivo seccionador dinâmico e indicador visual de estado• função de encaixe com proteção contra vibrações e código de tensão• plástico conforme UL 94 V-0
Dados técnicos
| À prova de curto-circuito | sim |
|---|---|
| Classe de verificação tipo 2 | sim |
| Classificação segundo EN 61643-11 | Tipo 2 |
| Classificação segundo IEC 61643-1 | classe II |
| Configuração de rede | outros |
| Dimensão | 280V |
| Fluxo de ar | não |
| Fusível integrado | não |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Material da caixa | PA UL 94 V-0 |
| Número de polos | 1 |
| Permissões | VDE |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Potência de dissipação máxima (8/20 μs) [L-N] | 40 kA |
| Sinalização à distância | não |
| Sinalização no aparelho | ótico |
| Temperatura operacional máx. | 80 °C |
| Temperatura operacional mín. | -40 °C |
| Tensão continua máxima CA | 280 |
| Tensão máxima de funcionamento (L-N) | 280 V |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Tipo de montagem | sobre o elemento base |
| Versão do polo | 1 |
| Distância mínima | 1,5 mm |
| Nível de proteção [L-N] | ≤1,3 |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 50 kA eff |
| SPD segundo a UL 1449 | Tipo 4 |
| Tensão residual [L-N] @ 1 kA | 0,8 kV |
| Tensão residual [L-N] @ 5 kA | 1 kV |
