Produtos»Instalações de segurança e proteção»Módulo de substituição NPE-C50
OBO Bettermann

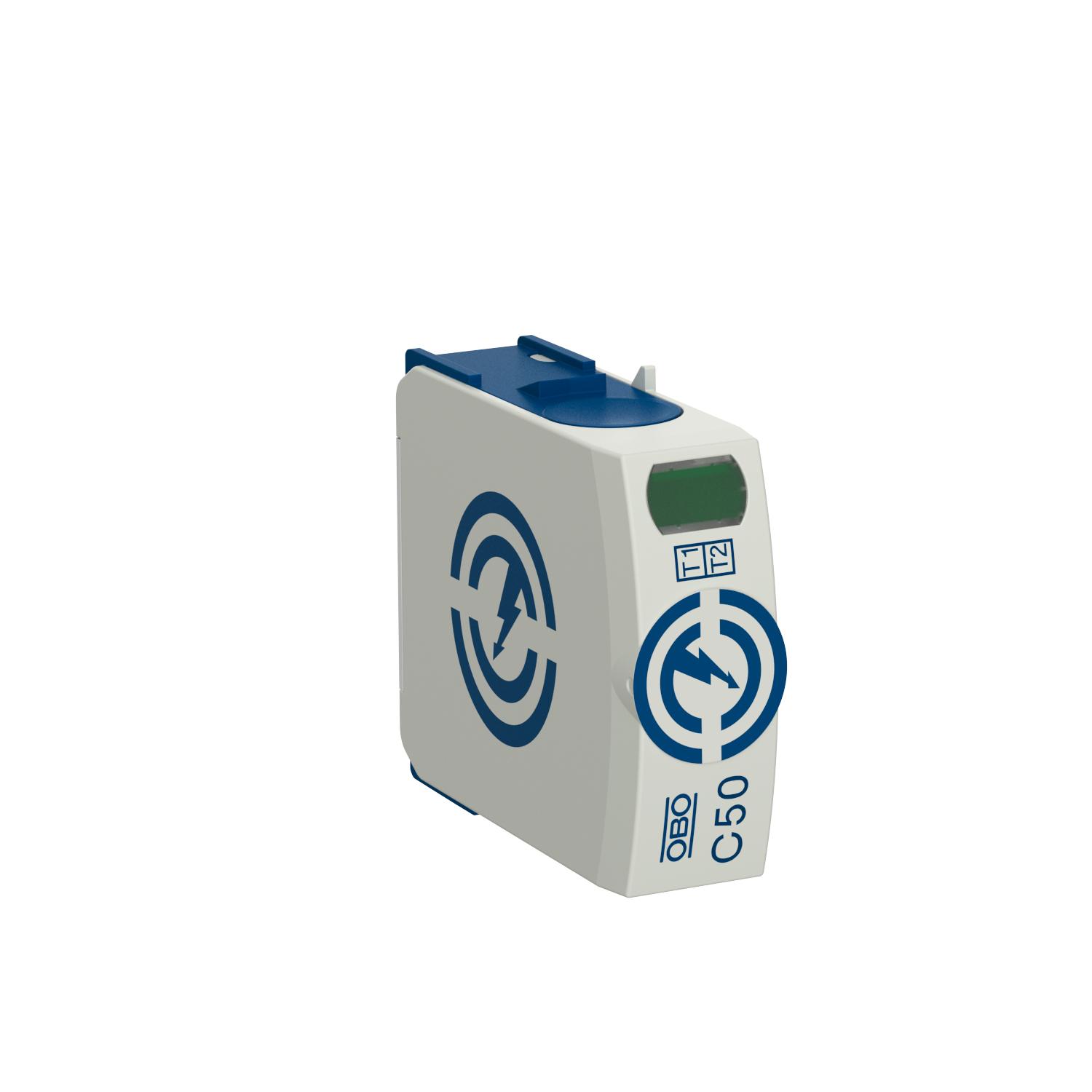

Módulo de substituição NPE-C50

  • ColeçãoColeçãoInstalações de segurança e proteção
carousel
carousel

Descrição

Módilo NPE, descarregador combinado do tipo 1+2• Para compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)• Capacidade de descarga de correntes de raio até 50 kA (10/350), no total• Descarregador modular, de encaixe, com dispositivo de separação e indicação visual de estado• Função de encaixe com proteção contra vibrações e codificação de tensão• Plástico conforme UL 94 V-0* Conjunto completo = base e módulo de substituição

Dados técnicos

Binário 4 Nm
Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA
Classificação segundo EN 61643-11 Tipo 1+2
Classificação segundo IEC 61643-1 classe I+II
Configuração de rede TN-C-S sim
Configuração de rede TN-S sim
Configuração de rede TT sim
Corrente de impulso de raio (10/350 μs) 50 kA
Corrente de impulso de raio (10/350) [total] 50 kA
Dimensão 255V
Fluxo de ar não
Fusível integrado não
Grau de proteção IP20
Intensidade nominal de descarga (8/20 µs) 30 kA
Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA
Intensidade nominal de descarga (8/20 µs) [N-PE] 50 kA
Material da caixa PA UL 94 V-0
Número de polos 1
Permissões VDE
Potência de dissipação máxima (8/20 μs) 50 kA
Potência de dissipação máxima (8/20 μs) [L-N] 50 kA
Potência de dissipação nominal máxima (8/20 μs) [N-PE] 80 kA
Secção transversal do condutor flexível (de fio fino) 2 AWG
Secção transversal do condutor flexível (de fio fino) 35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG
Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG
Secção transversal flexível (de fio fino) mín. 16 AWG
Secção transversal flexível (de fio fino) mín. 1,5 mm²
Sinalização à distância não
Sinalização no aparelho ótico
Sobretensão temporária [N-PE] - withstand mode - 200 ms 1200 V
Temperatura operacional máx. 80 °C
Temperatura operacional mín. -40 °C
Tempo de resposta <25 ns
Tensão continua máxima CA 255
Tipo de montagem Calha DIN de 35 mm
Versão do polo N/PE
Distância mínima 1,5 mm
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 25 kA
Secção transversal do condutor rígida (de um fio/vários fios) mín. 1,5 mm²
SPD segundo a UL 1449 Tipo 4

    Módulo de substituição NPE-C50 Descrição do produto | Ficha Técnica
