OBO Bettermann

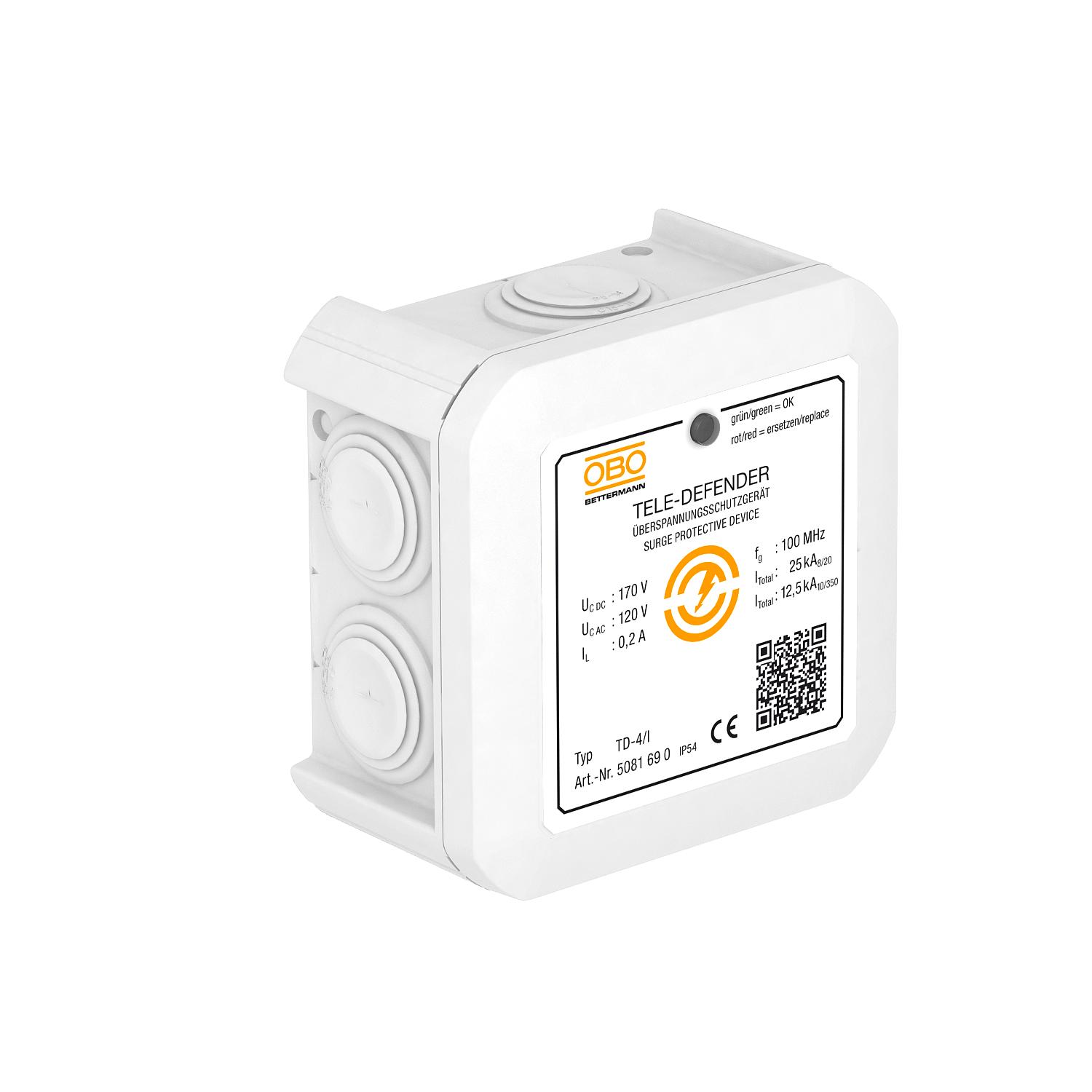

Dispositivo de proteção combinada para sistemas RDIS e ADSL
- ColeçãoInstalações de segurança e proteção
Descrição
Aparelho de proteção para cabos de dados para equipamentos de telecomunicações• Baixo nível de proteção com elevada carga de corrente• Bornes "Push-In" para instalação rápida• Largura de banda otimizada para transmissão segura• Montagem à superfície• Indicação visual de funcionamentoAplicação: sistemas DSL, RDIS ou telecomunicações analógicas.
Dados técnicos
| Amortecimento de inserção (Insertion loss) | ≤3 dB |
|---|---|
| Blindagem | indireto |
| Capacidade (fio-fio) | <50 pF |
| Capacidade (fio-terra) | <10 pF |
| Contacto para telecomunicações | não |
| Cor | branco |
| Corrente de carga nominal CA | 0,14 |
| Corrente de carga nominal CC | 0,2 A |
| Corrente de impulso | 2,5 kA |
| Corrente transitória total (8/20) | 25 kA |
| Dimensão | 170V |
| DST segundo IEC 61643-21 | Classe I+II+III / D1+C2+C1 |
| Frequência limite | 100 MHz |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Grau de proteção | IP54 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Ligação de blindagem | sim |
| LPZ | 0→3 |
| Material | Plástico |
| Monitorização do descarregador | não |
| Nível de proteção blindagem - terra (S-PE) | 850 V |
| Nível de proteção fio - fio | <300 V |
| Nível de proteção fio - terra | <650 V |
| Norma de ensaio | IEC 61643-21 |
| Número de polos | 4 |
| Potência dissipada total (10/350) | D1: 12,5 |
| Resistência da potência de dissipação nominal fio - fio | C2: 18 kV / 9 kA (8/20µs) |
| Resistência da potência de dissipação nominal fio - terra | C2: 18 kV / 9 kA (8/20µs) |
| Resistência de isolamento | >1 MΩ |
| Resistência de série por fio | 9 Ω ± 10 % |
| Secção transversal de ligação flexível máx. | 0,75 mm² |
| Secção transversal de ligação flexível mín. | 0,14 mm² |
| Secção transversal de ligação multifilar máx. | 0,75 mm² |
| Secção transversal de ligação multifilar mín. | 0,14 mm² |
| Secção transversal de ligação rígida máx. | 0,75 mm² |
| Secção transversal de ligação rígida mín. | 0,14 mm² |
| Sinalização no aparelho | ótico |
| Sistema de encaixe | RJ11 |
| Tensão continua máxima CA | 120 |
| Tensão continua máxima CC | 170 |
| Tipo de cabo para aparelhos de proteção contra sobretensões | Cabo de telecomunicações |
| Versão verificada quanto a explosões | não |
