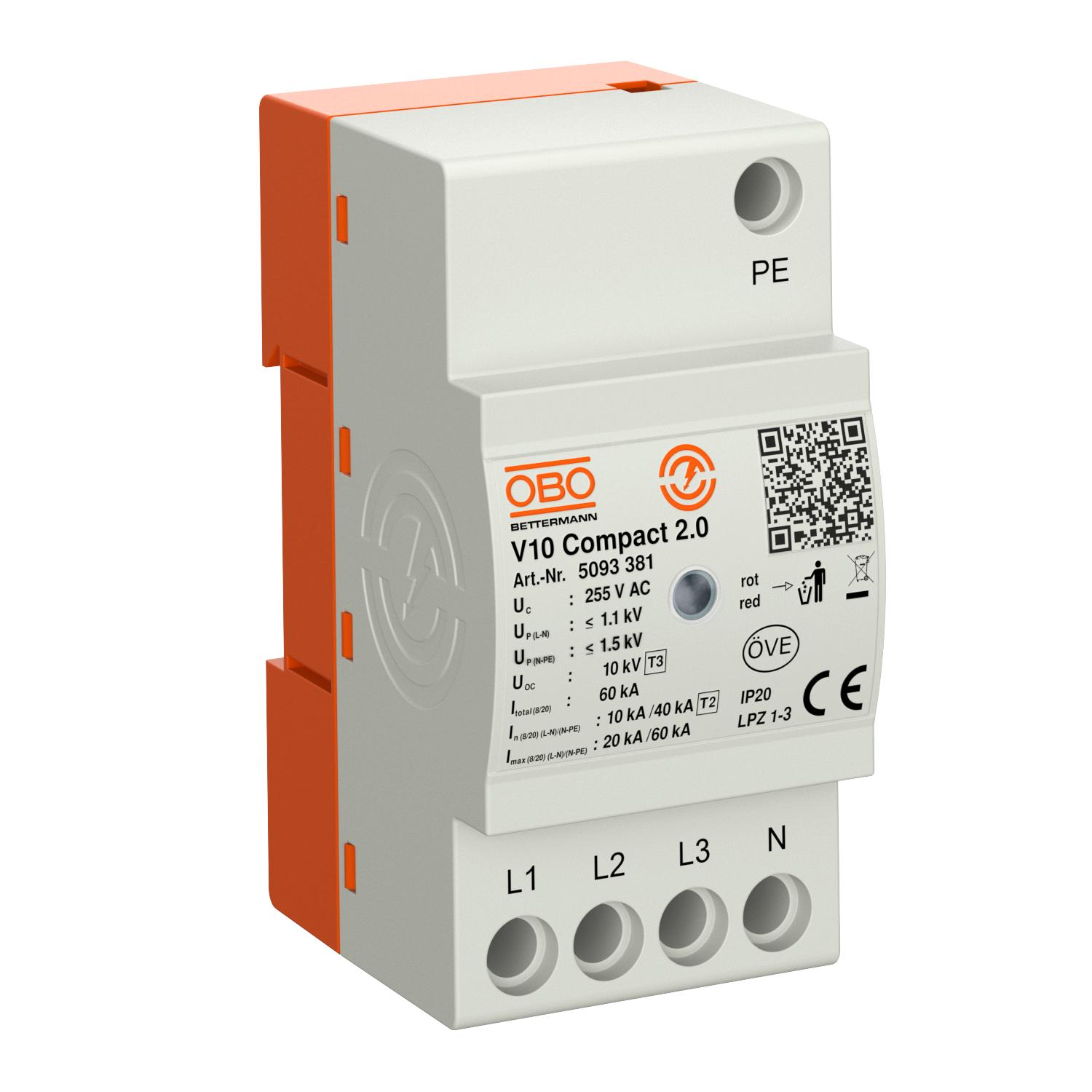

Descarregadores de sobretensões V10 Compact
- ColeçãoInstalações de segurança e proteção
Descrição
Descarregador de sobretensões módulo compacto tipo 2+3• Proteção contra sobretensões em distribuições principais e secundárias conforme a VDE 0100-443 (IEC 60364-4-44)• Capacidade de descarga até 60 kA (8/20) no total• Solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm• Tecnologia varistor de alto desempenho• Inclui dispositivo de separação térmico, dinâmico e visor ótico de funcionamentoAplicação: Distribuição principal e secundária, assim como proteção de equipamentos de sistemas trifásicos.
Dados técnicos
| Binário | 2 Nm |
|---|---|
| Capacidade de extinção de "follow current" (eff) [N-PE] | 0,1 kA |
| Classe de verificação tipo 2 | sim |
| Classe de verificação tipo 3 | sim |
| Classificação segundo EN 61643-11 | Tipo 2+3 |
| Classificação segundo IEC 61643-1 | classe II+III |
| Configuração de rede | tudo |
| Configuração de rede TN | sim |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Dimensão | 255V |
| Fusível integrado | não |
| Fusível máx. a montante | 63 A |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) | 10 kA |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 10 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 40 kA |
| LPZ | 1→3 |
| Número de polos | 4 |
| Potência de dissipação máxima (8/20 μs) | 20 kA |
| Potência de dissipação máxima (8/20 μs) [L-N] | 20 kA |
| Potência de dissipação nominal máxima (8/20 μs) [N-PE] | 60 kA |
| Secção transversal do condutor flexível (de fio fino) | 8 AWG |
| Secção transversal do condutor flexível (de fio fino) | 10 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 10 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 8 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 13 AWG |
| Secção transversal flexível (de fio fino) mín. | 13 AWG |
| Secção transversal flexível (de fio fino) mín. | 2,5 mm² |
| Sinalização no aparelho | ótico |
| Temperatura operacional máx. | 70 °C |
| Temperatura operacional mín. | -40 °C |
| Tempo de resposta | <25 ns |
| Tensão continua máxima CA | 255 |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Tipo de cabo para aparelhos de proteção contra sobretensões | Cabo de energia AC |
| Tipo de montagem | Calha DIN de 35 mm |
| Versão | 3+NPE |
| Versão do polo | 3+N/PE |

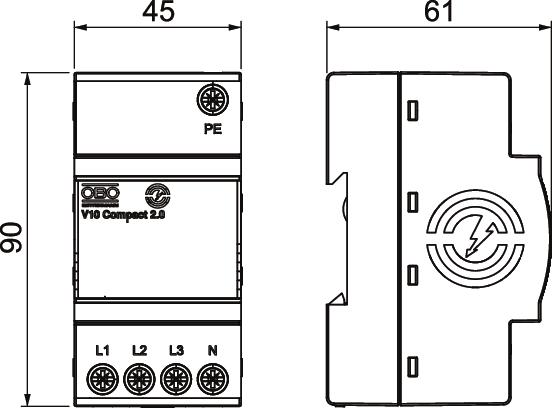

| Altura | 90 mm |
| Comprimento | 60,5 mm |
| Largura | 45 mm |
| Nível de proteção [L-N] | ≤1,1 |
| Potência de dissipação (8/20 µs) [total] | 60 kA |
| Proteção máxima da rede elétrica contra sobretensões | 63 A gG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
