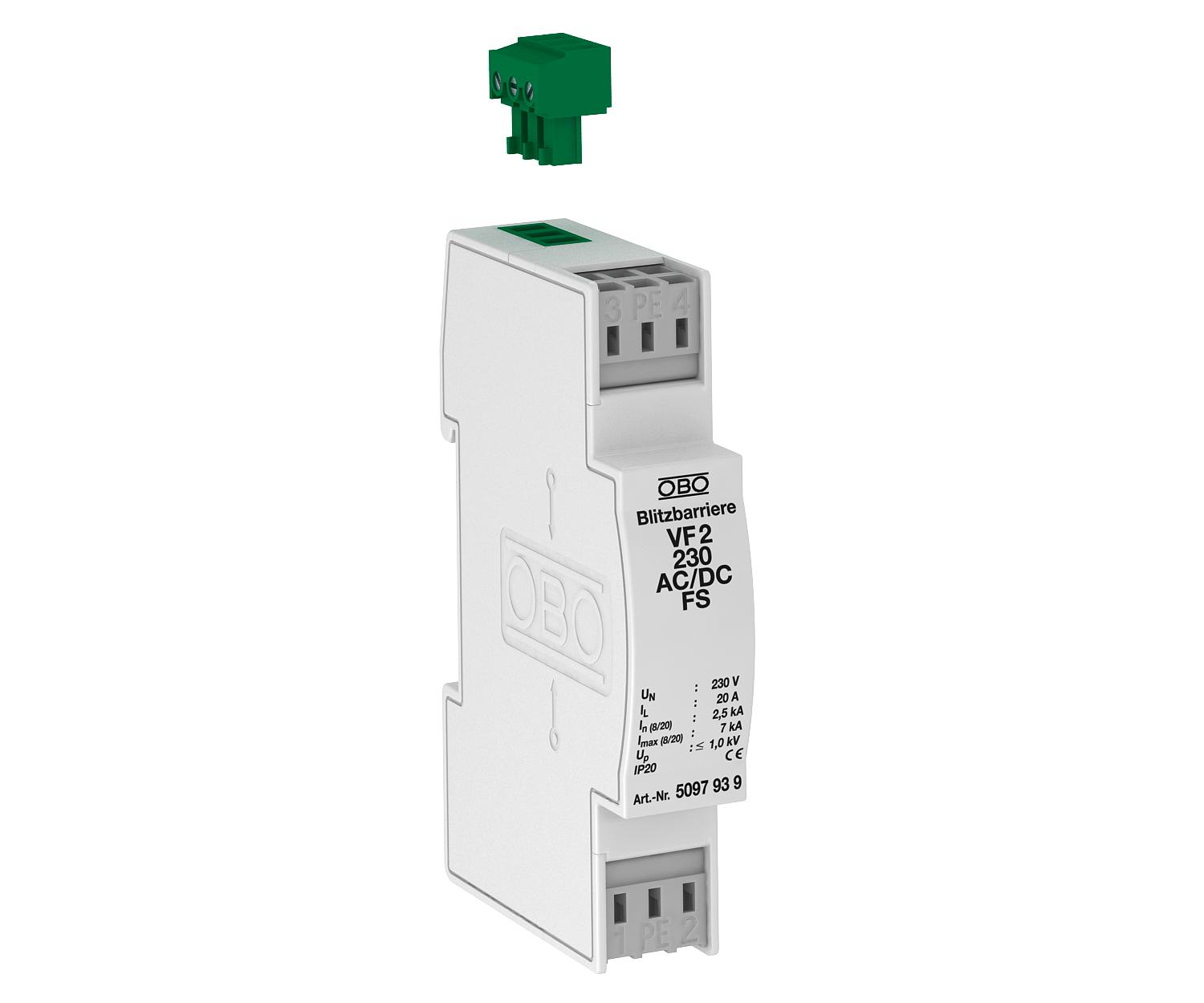

Descarregador de sobretensões para alimentação de energia, 2 polos, sem corrente de fuga, com sinalização remota 230 V AC/DC
- ColeçãoInstalações de segurança e proteção
Descrição

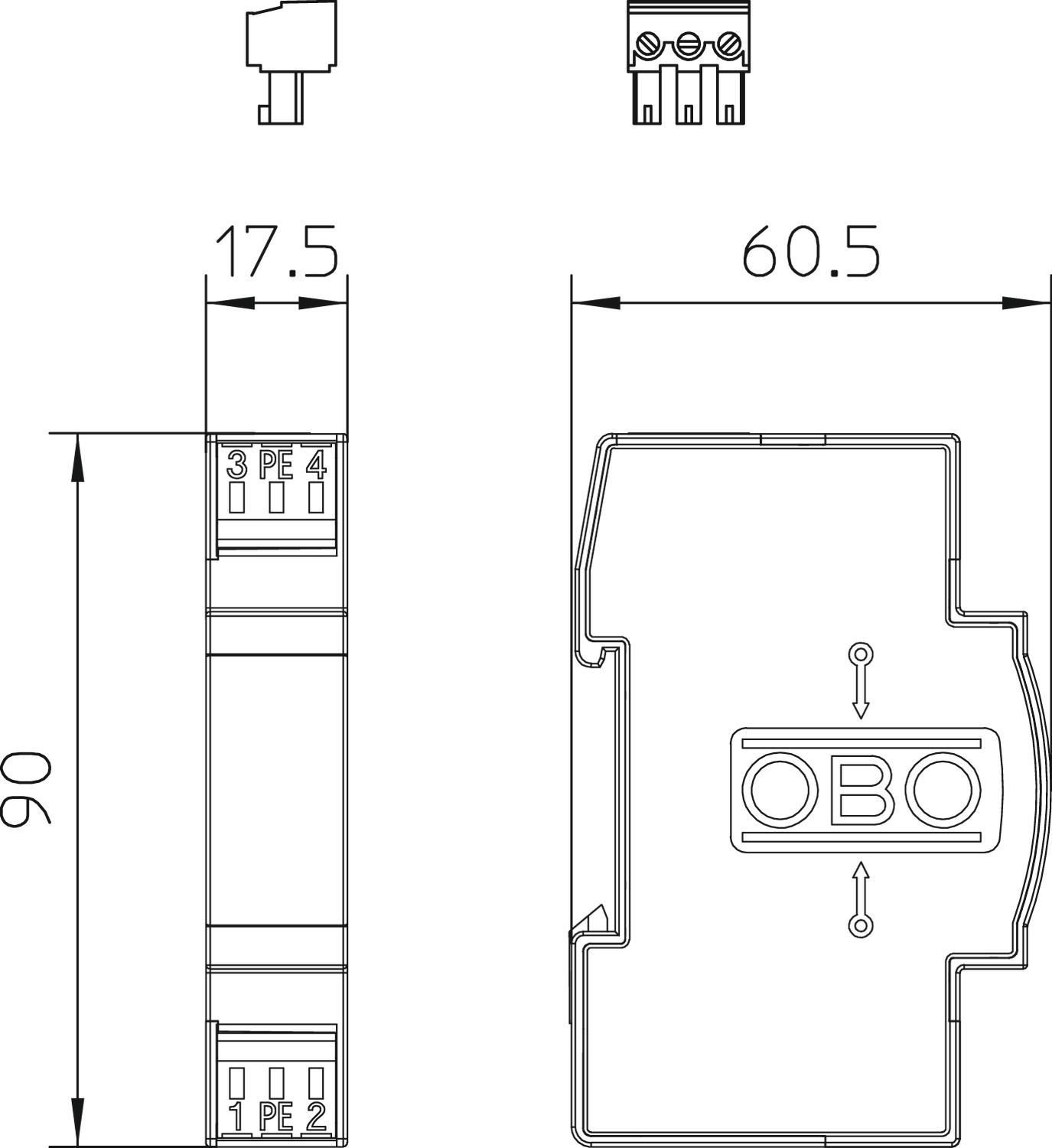

Proteção contra sobretensões/proteção fina de rede tipo 3, sem corrente de fuga, com sinalização à distância conforme a EN 61643-11 • Com sinalização à distância: contacto NF livre de potencial para monitorização de funcionamento• Montagem fácil, com bornes de ligação sem parafusos• Dimensão modular reduzida de 17,5 mm• Conexão em estrela (Y) Aplicação: utilização universal sobre calhas DIN 35 mm.
Dados técnicos
| Classe de verificação tipo 3 | sim |
|---|---|
| Classificação segundo EN 61643-11 | Tipo 3 |
| Classificação segundo IEC 61643-1 | classe III |
| Configuração de rede | outros |
| Dimensão | 230V AC |
| Fluxo de ar | não |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) | 2,5 kA |
| LPZ | 2→3 |
| Nível de proteção fio - fio | < 1000 V |
| Nível de proteção fio - terra | < 1400 V |
| Número de polos | 3 |
| OBO_Corrente de carga nominal (terminal de entrada/de saída) | 20 A |
| Potência de dissipação máxima (8/20 μs) | 7 kA |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2,5 mm² |
| Sinalização à distância | sim |
| Sinalização no aparelho | nenhuma |
| Temperatura operacional máx. | 80 °C |
| Temperatura operacional mín. | -40 °C |
| Tempo de resposta | <25 ns |
| Tensão continua máxima CA | 255 |
| Tensão continua máxima CC | 350 |
| Tipo de cabo para aparelhos de proteção contra sobretensões | Cabo de energia AC |
| Tipo de montagem | Calha DIN de 35 mm |
| Contactos FM | Para abrir |
| Nível de proteção [L-N] | ≤1000 |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 0,14 mm² |
