OBO Bettermann

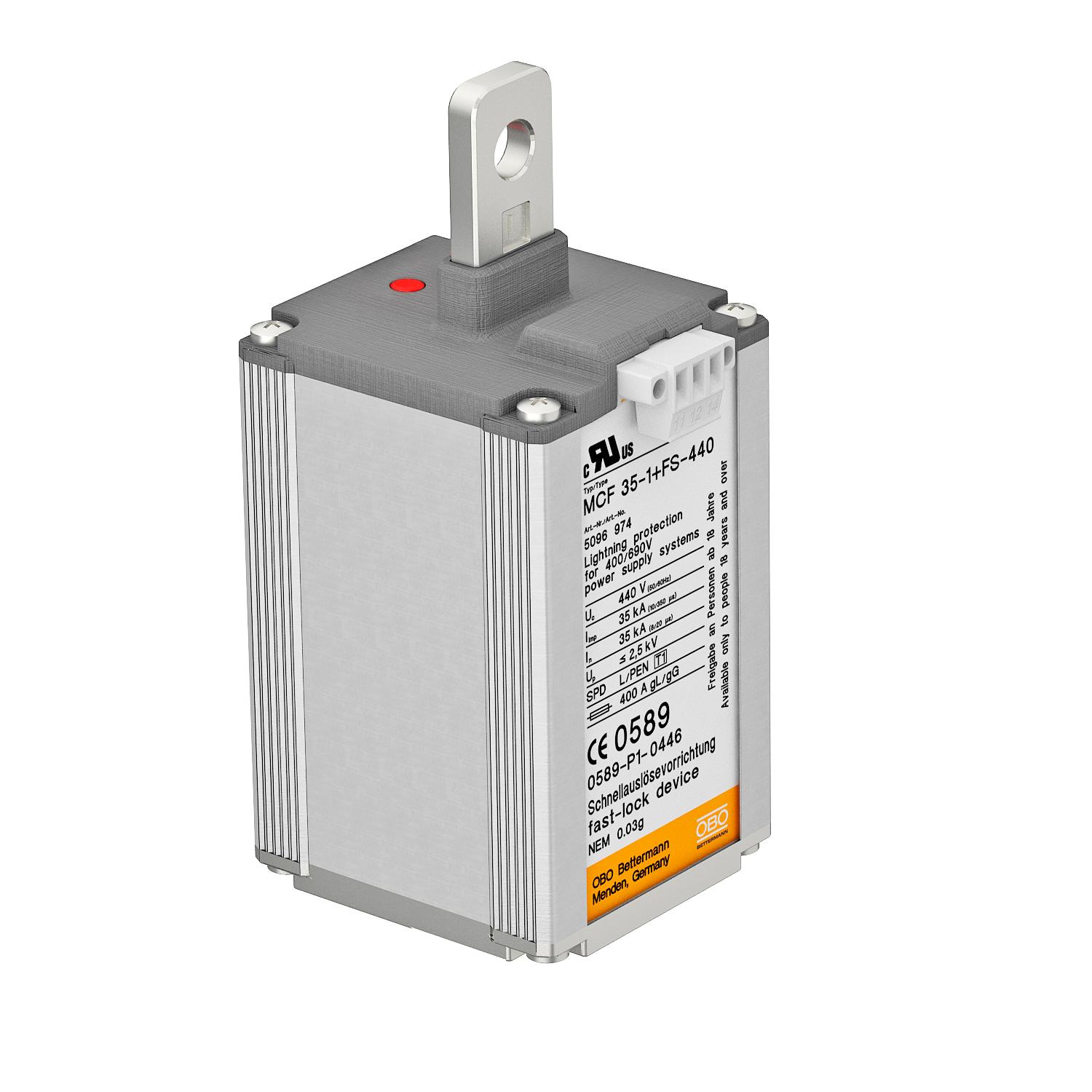

Descarregador de sobretensões MCF 35, 400/690 V, 1 polo com FS
- ColeçãoInstalações de segurança e proteção
Descrição
Descarregador de sobretensões do tipo 1• Para ligação equipotencial para proteção contra descargas atmosféricas conforme a EN 62305 (IEC 62305)• Capacidade de descarga de correntes de raio de 35 kA (10/350) por polo• Capacidade de extinção da corrente de seguimento 50 kAeff, proteção prévia por fusível até 400 A gL/gG• Explosor blindado, sem emissão de faíscas para utilização em quadros de distribuição• Dispositivo de separação com sinalização visual• Sinalização remota por contacto inversor livre de potencialAplicação: sem exceção, para redes 400/690V.
Dados técnicos
| Capacidade de extinção de "follow current" (eff) [N-PE] | 50 kA |
|---|---|
| Classe de verificação tipo 1 | sim |
| Classificação segundo EN 61643-11 | Tipo 1 |
| Classificação segundo IEC 61643-1 | classe I |
| Configuração de rede | TN |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | sim |
| Cor | alumínio |
| Corrente de impulso de raio (10/350 μs) | 35 kA |
| Corrente de impulso de raio (10/350) [total] | 35 kA |
| Dimensão | 440V |
| Fluxo de ar | não |
| Fusível máx. a montante | 400 A |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) | 35 kA |
| LPZ | 0→1 |
| Material | Alumínio fundido sobre pressão |
| Sinalização à distância | sim |
| Sinalização no aparelho | ótico |
| Temperatura operacional máx. | 85 °C |
| Temperatura operacional mín. | -40 °C |
| Tempo de resposta | <100 ns |
| Tensão continua máxima CA | 440 |
| Tensão nominal CA (50 / 60 Hz) | 400 V |
| Tipo de cabo para aparelhos de proteção contra sobretensões | Cabo de energia AC |
| Versão | 1 pólo |
| Versão do polo | 1 |
| Contactos FM | Inversor |
| Potência de dissipação (8/20 µs) [total] | 35 kA |
| Proteção máxima da rede elétrica contra sobretensões | 400 |
