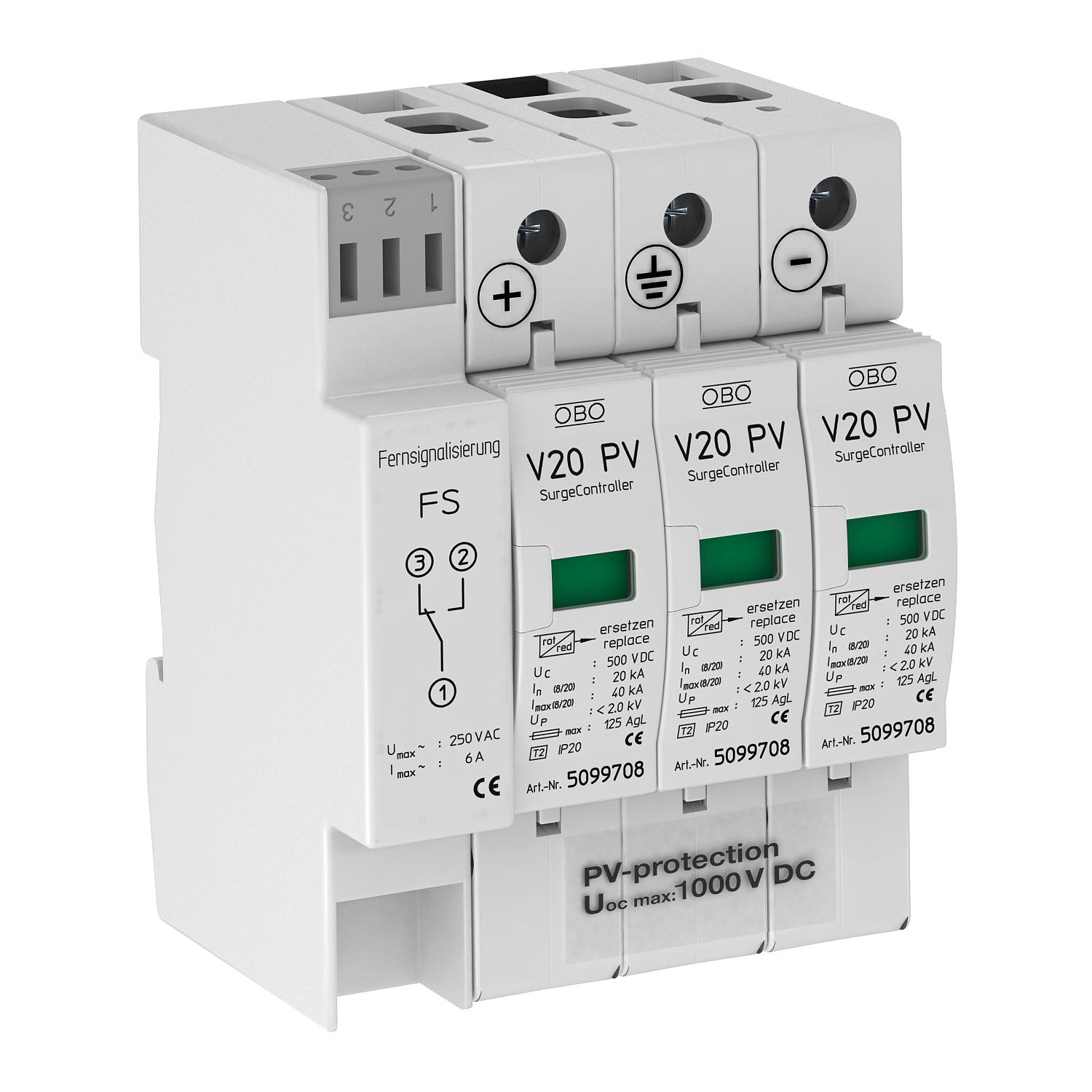

Descarregador de sobretensões FV V20, 1000V CC com sinalização à distância
- ColeçãoInstalações de segurança e proteção
Descrição
Descarregador de sobretensões V20 tipo 2 para instalações FV com contacto FS como inversor sem potencial• Unidade completa de descarregador de varistor de encaixe com dispositivo de separação• Conexão em estrela resistente a falhas para a aplicação conforme a VDE 0100-712 (EN 50539-12)• Conexão em estrela resistente a falhas conforme a VDE 0100-443 (IEC 60364-4-44)• V20-C 3-PH-1000 testado de acordo com a EN 50539-11 (VDE / KEMA)• Capacidade de descarga até 40 kA (8/20) por polo• Nível de proteção reduzido CC: < 4,0 kV e Uoc máx = 1000V DC• Com indicador visual de funcionamento para utilização em quadros de distribuiçãoAplicação: instalações FV sem ou com sistema isolado de protecção contra descargas atmosféricas
Dados técnicos
| Classe de verificação tipo 2 | sim |
|---|---|
| Classificação segundo EN 61643-11 | Tipo 2 |
| Classificação segundo IEC 61643-1 | classe II |
| Configuração de rede | outros |
| Configuração de rede DC | sim |
| Dimensão | 1000V DC |
| Fluxo de ar | não |
| Fusível máx. a montante | 125 A |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| LPZ | 1→2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal flexível (de fio fino) mín. | 25 mm² |
| Sinalização à distância | sim |
| Sinalização no aparelho | ótico |
| Temperatura operacional máx. | 80 °C |
| Temperatura operacional mín. | -40 °C |
| Tempo de resposta | <25 ns |
| Tensão continua máxima CC | 1000 |
| Tipo de montagem | Calha DIN de 35 mm |
| Versão | 3 polos com FS para sistemas FV |
| Versão do polo | 3 |
| Contactos FM | Inversor |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
