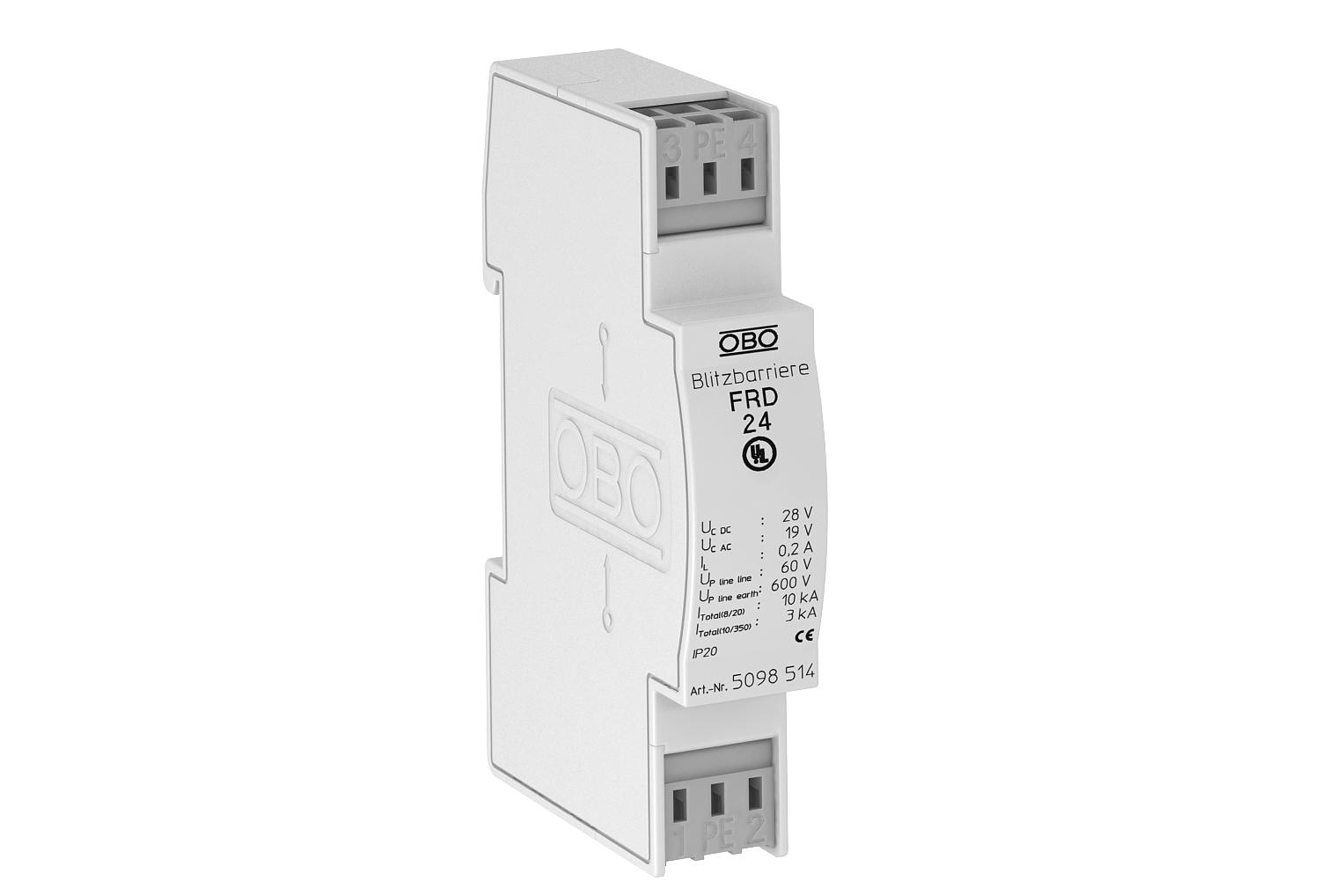

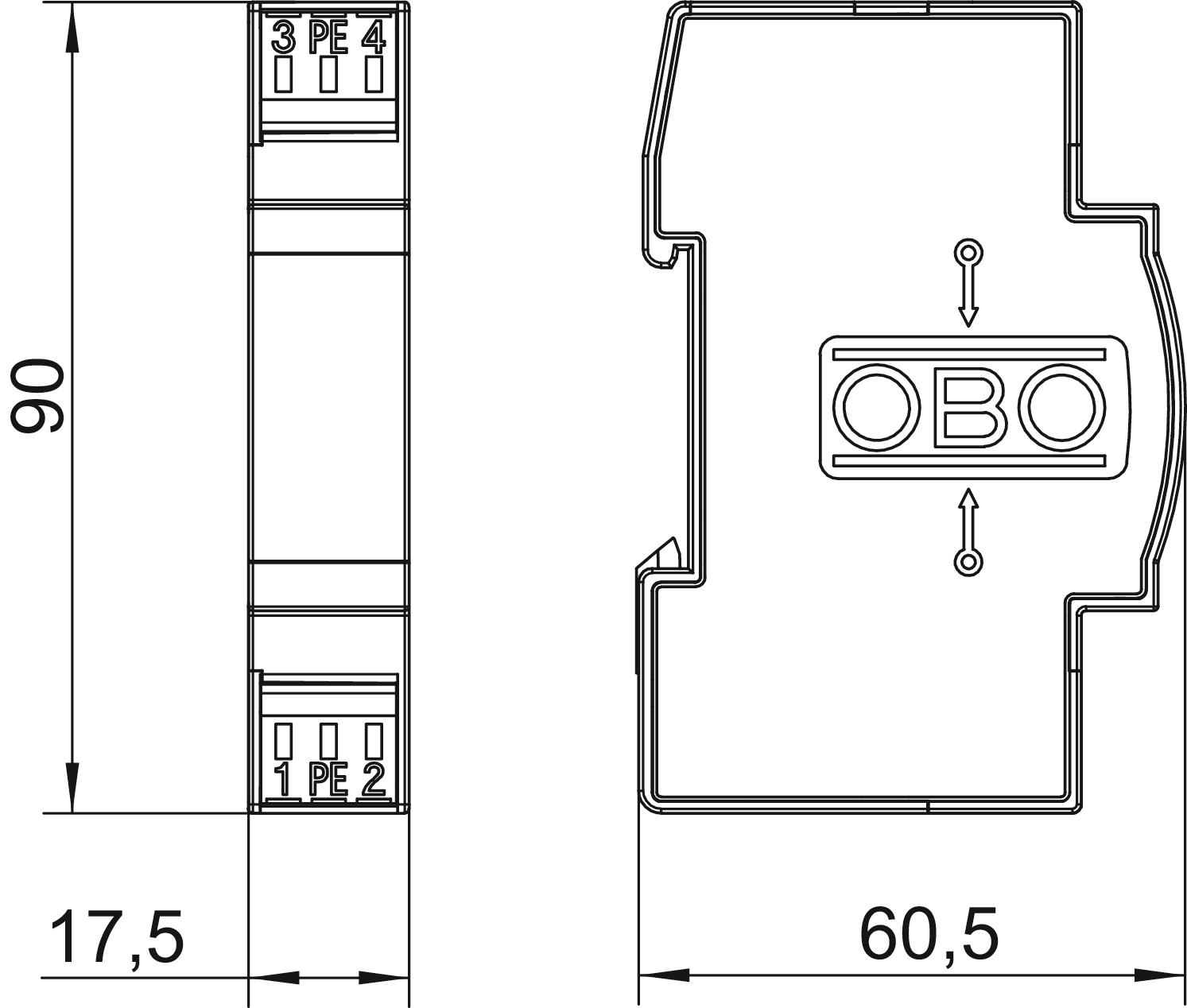

Descarregador de sobretensões FRD para sistemas de cabos duplos 24 V
- ColeçãoInstalações de segurança e proteção
Descrição
Proteção contra sobretensões para utilização em sistemas de medida, controlo e regulação • proteção média e fina• versão standard para sistemas de pares de fios• circuito de proteção com dois níveis• com bornes de ligação sem parafusos • na dimensão modular reduzida 17,5 mm• com desacoplamento óhmico no circuito em série Aplicação: universal sobre calha DIN de 35 mm em qualquer quadro de distribuição convencional.
Dados técnicos
| Amortecimento de inserção (Insertion loss) | 3 dB @ 1,1 MHz dB |
|---|---|
| Capacidade (fio-fio) | <10 nF |
| Capacidade (fio-terra) | <1 nF |
| Contacto para telecomunicações | não |
| Corrente de carga nominal CA | 0,14 |
| Corrente de carga nominal CC | 0,2 A |
| Corrente de impulso | 1,5 kA |
| Corrente transitória total (8/20) | 10 kA |
| Dimensão | 24V AC |
| DST segundo IEC 61643-21 | Classe I+II+III / D1+C2+C1 |
| Frequência limite | 1,1 MHz |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) | 5 kA |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Ligação à terra através de: | Abraçadeira |
| Ligação de blindagem | não |
| LPZ | 0→3 |
| Monitorização do descarregador | não |
| Nível de proteção fio - fio | <60 V |
| Nível de proteção fio - terra | <600 V |
| Norma de ensaio | IEC 61643-21 |
| Número de polos | 2 |
| Permissões | UL |
| Potência dissipada total (10/350) | D1: 3 |
| Resistência da potência de dissipação nominal fio - fio | C2: 5 kV / 2,5 kA (8/20µs) |
| Resistência da potência de dissipação nominal fio - terra | C2: 10 kV / 5 kA (8/20µs) |
| Resistência de isolamento | >1 MΩ |
| Resistência de série por fio | 15 Ω ± 10 % |
| Secção transversal de ligação flexível máx. | 2,5 mm² |
| Secção transversal de ligação flexível mín. | 0,14 mm² |
| Secção transversal de ligação multifilar máx. | 2,5 mm² |
| Secção transversal de ligação multifilar mín. | 0,14 mm² |
| Secção transversal de ligação rígida máx. | 2,5 mm² |
| Secção transversal de ligação rígida mín. | 0,14 mm² |
| Sistema de encaixe | Bornes |
| Tensão continua máxima CA | 19 |
| Tensão continua máxima CC | 28 |
| Tensões nominais | 24 V |
| Unidade de divisão TE (17,5 mm) | 1 |
| Versão verificada quanto a explosões | não |
