Descarregador de corrente de raio, 1 polo com sinalização visual
- ColeçãoInstalações de segurança e proteção
Descrição

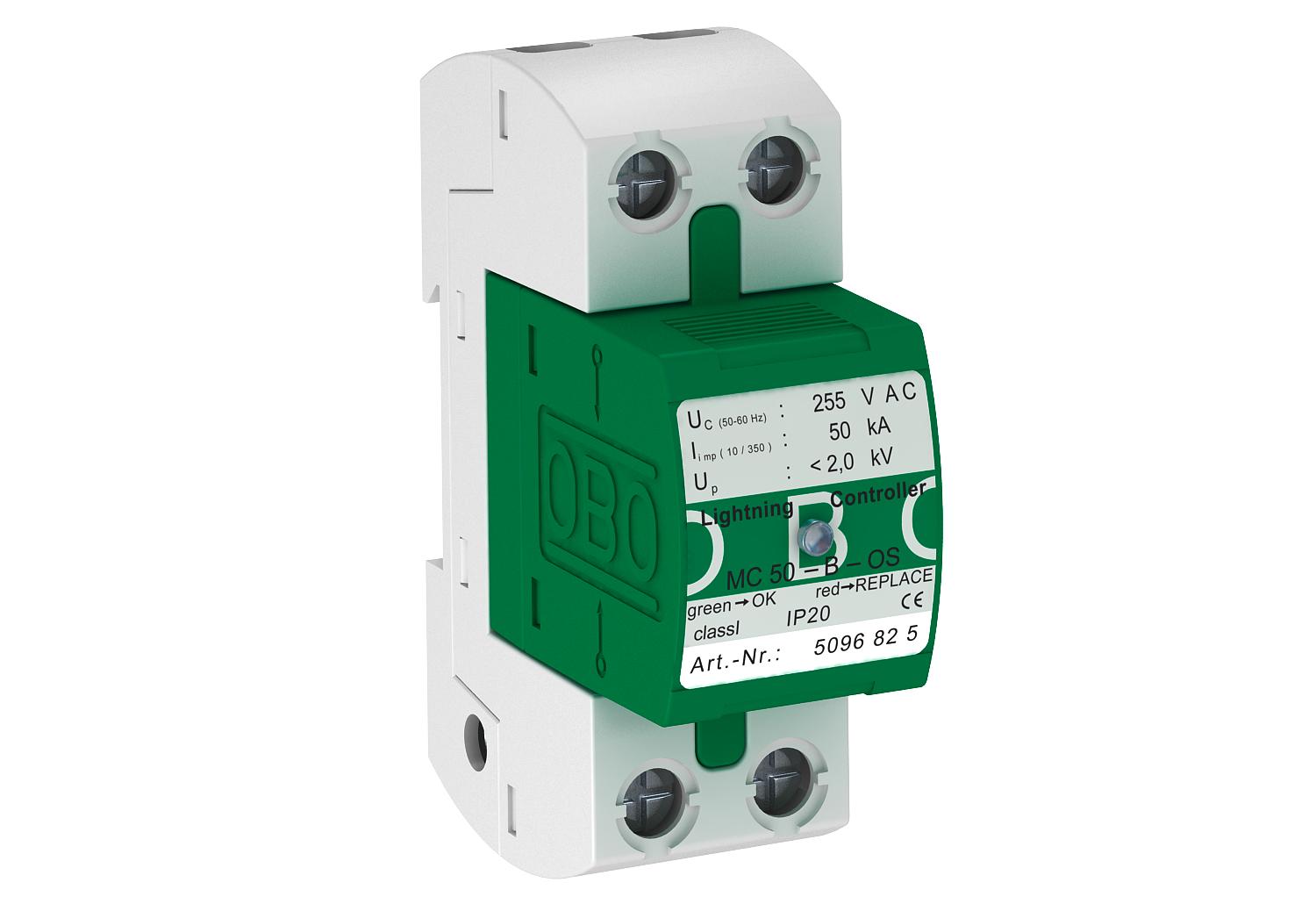

MC 50-B-OS: descarregador atmosférico com indicador ótico de funcionamento tipo 1 conforme DIN EN 61643-11 para interseção 0 em 1 (LPZ) de acordo com o conceito de zonas deproteção contra descargas atmosféricas conforme IEC 61312-1 ou VDE 0185-305 (IEC 62305).• Módulo e base, de encaixe• Capacidade de dissipação 50 kA (10/350 μs) por polo• Nível de proteção < 2,0 kV• Consumo de energia < 26 mW/polo• Com capacidade de extinção de "follow current" 25 kA Ipeak• Inclui tampas de encaixe para assinalar as ligações• Explosor blindado sem insuflação: é possível a aplicação em quadros de distribuição convencionais.Exemplo de aplicação: áreas industriais. Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
Dados técnicos

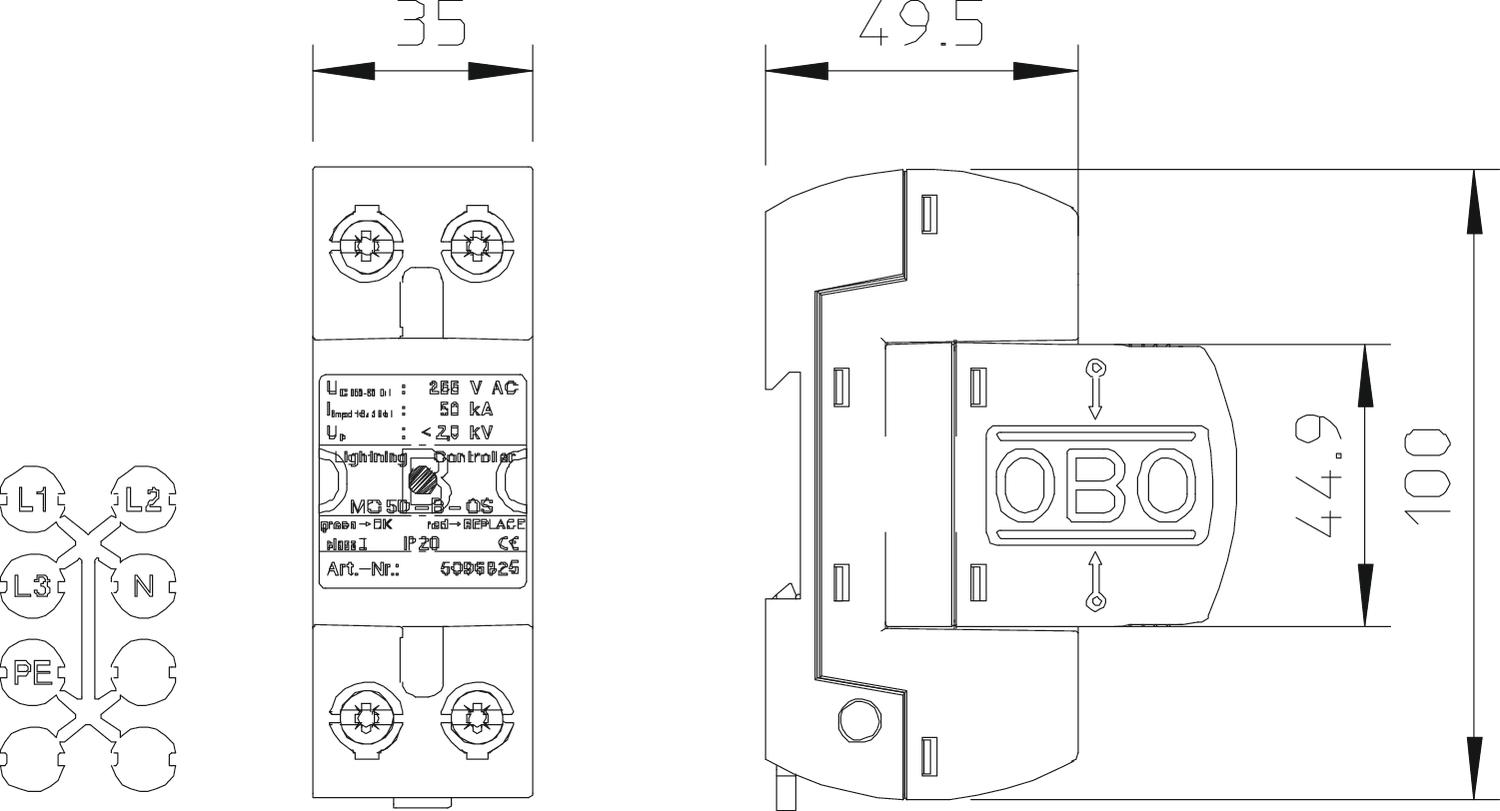

| Capacidade de extinção de "follow current" (eff) [N-PE] | 25 kA |
|---|---|
| Classe de verificação tipo 1 | sim |
| Classificação segundo EN 61643-11 | Tipo 1 |
| Classificação segundo IEC 61643-1 | classe I |
| Configuração de rede | outros |
| Corrente de impulso de raio (10/350 μs) | 50 kA |
| Corrente de impulso de raio (10/350) [total] | 50 kA |
| Dimensão | 255V |
| Fluxo de ar | não |
| Fusível máx. a montante | 500 A |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) | 50 kA |
| LPZ | 0→1 |
| Resistência a curto-circuito | 25 kA |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 50 mm² |
| Sinalização à distância | não |
| Sinalização no aparelho | ótico |
| Temperatura operacional máx. | 85 °C |
| Temperatura operacional mín. | -40 °C |
| Tempo de resposta | <100 ns |
| Tensão continua máxima CA | 255 |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Tipo de cabo para aparelhos de proteção contra sobretensões | Cabo de energia AC |
| Tipo de montagem | Calha DIN de 35 mm |
| Versão do polo | 1 |
| Versão verificada quanto a explosões | não |
| Altura | 69 mm |
| Comprimento | 100 mm |
| Largura | 35 mm |
| Potência de dissipação (8/20 µs) [total] | 50 kA |
| Proteção máxima da rede elétrica contra sobretensões | 500 |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 25 kA |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 10 mm² |
