Tampa de encastramento GRAF9-2 com UT4 45
- ColeçãoInstalações em edifícios
Descrição

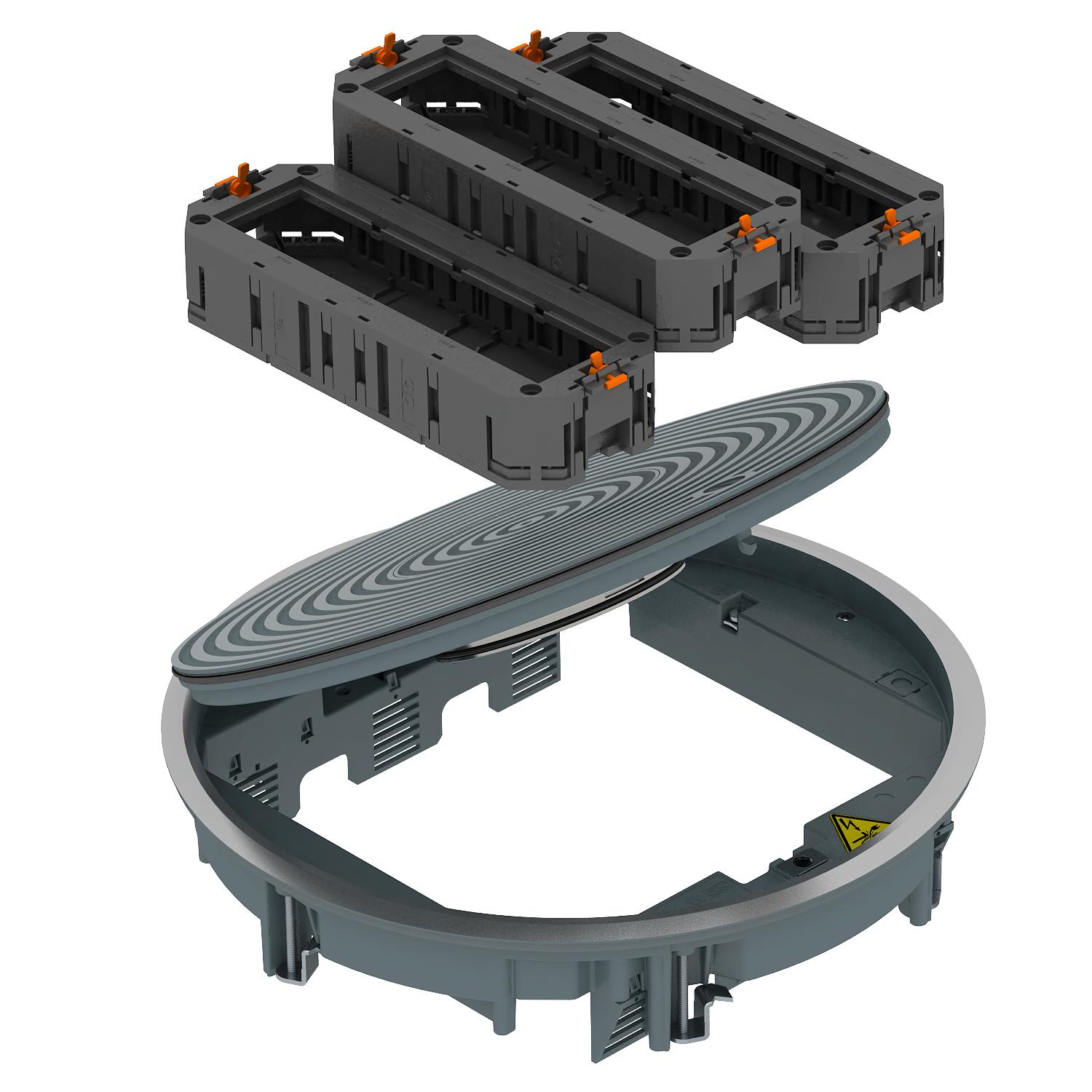

Adaptador para aparelhos GRAF9 para pavimentos tratados a húmido com todos os acessórios de sistema necessários para a instalação direta em chão falso em interiores.O material fornecido inclui:- Tampa de encastramento GRAF9, com esquadro de fixação universal, - Três suportes universais UT4/45 para quatro aparelhagens Modul 45® cada.Tampa basculante estruturada com anéis concêntricos. Superfície de metal polido com estrutura estriada fina, cavidades lacadas na cor RAL 9011, preto grafite.Aro e tampa basculante em alumínio, tubo periscópio em poliamida.A profundidade de montagem mínima disponível é de 75 mm (com a aplicação de dois suportes universais UT4/45) ou de 110 mm (com a utilização do suporte universal intermédio).
Dados técnicos
Cor | cinzento; RAL 7011 |
---|---|

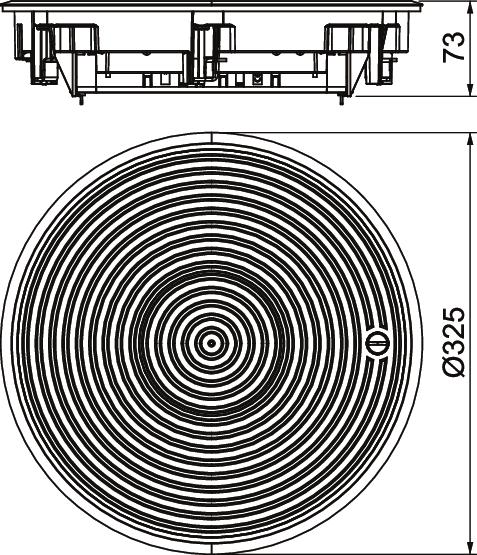

Dimensão | Ø325X78 |
Grau de proteção (IP), em não utilização | IP45 |
Grau de proteção (IP), em utilização | IP20 |
Grau de proteção código IK | IK10 |
Material | Alumínio fundido sobre pressão |
Mecanismo de abertura | Ferrolho |
Versão da saída de cabos | Tubo periscópio |
