OBO Bettermann
Pendural US 7 FT
- ColeçãoInstalações de segurança e proteção
Descrição

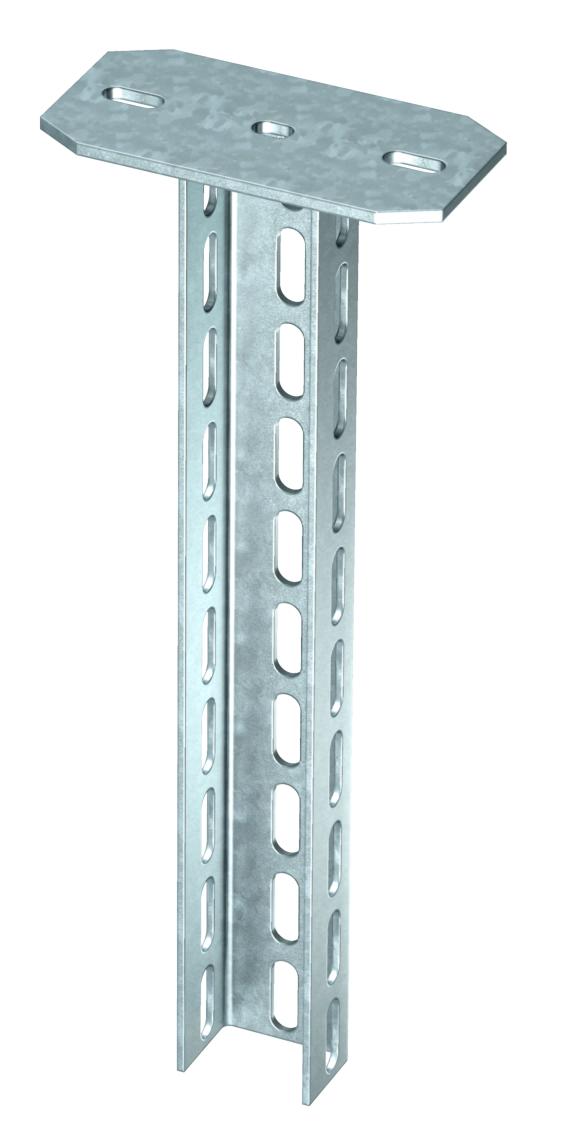

Pendural U nas dimensões 70 x 50 mm com cabeça soldada.
Dados técnicos
| Carga máxima de tração | 11 kN |
|---|---|
| Comprimento da consola 200 | 8,3 kN |
| Comprimento da consola 400 | 5 kN |
| Comprimento da consola 600 | 3,5 kN |

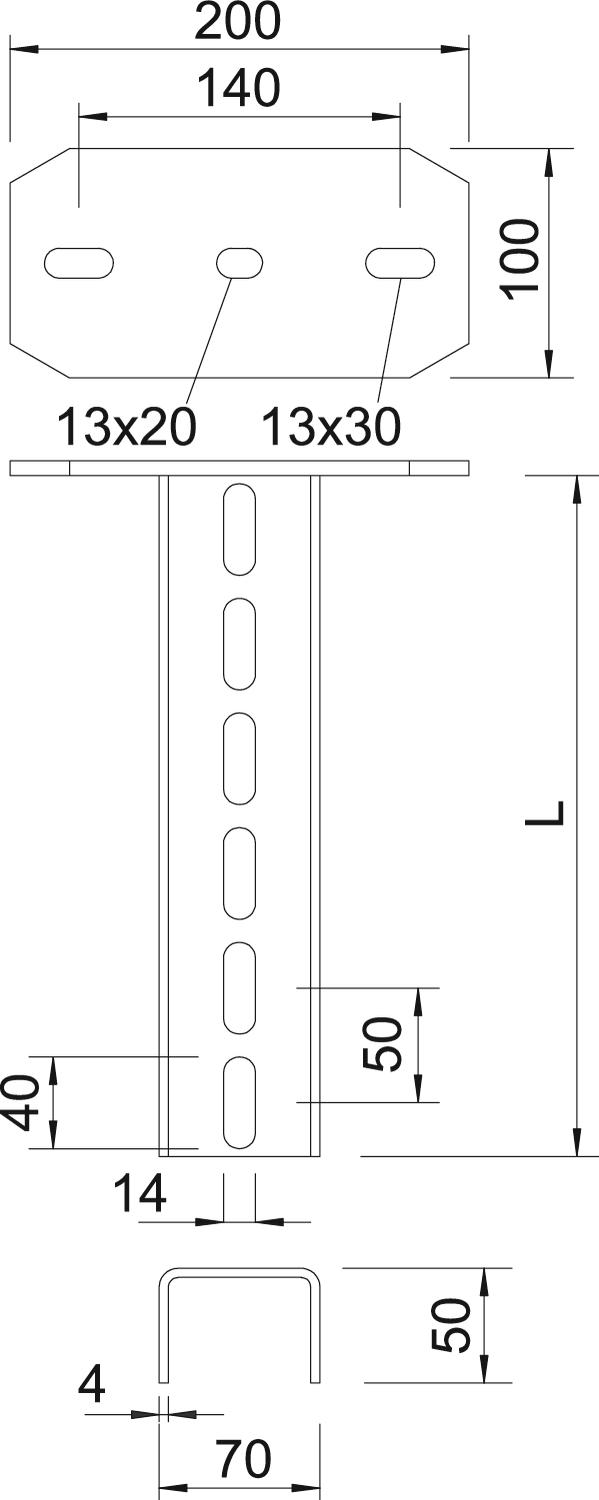

| Dimensão | 70x50x200 |
| Espessura do material | 4 mm |
| Funktionsgaranti | sim |
| Material | Aço |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Versão | Perfil U |
| Altura | 50 mm |
| Comprimento | 200 mm |
| Largura | 70 mm |
| Medida L | 200 mm |
Diagrama de cargas do pendural U do tipo US 7 K
Deflexão da extremidade do pendural com a carga máxima admissível das consolas
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm
Curva de carga com comprimento do perfil em mm
