OBO Bettermann
Pendural US 7 A4
- ColeçãoInstalações industriais
Descrição

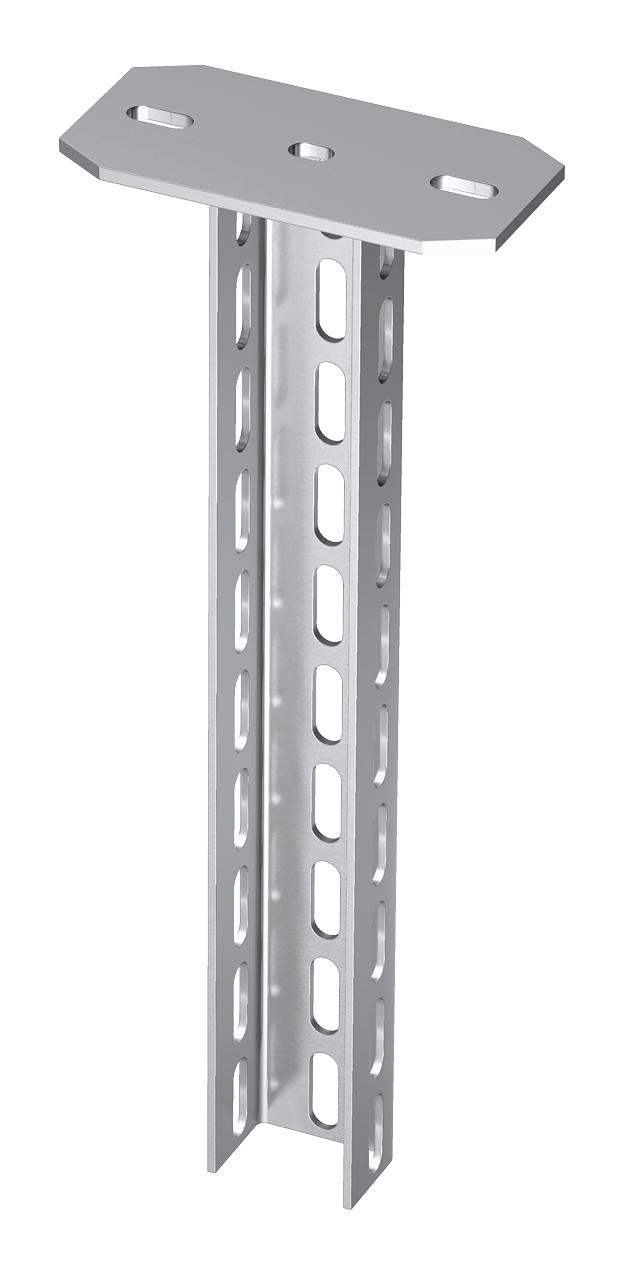

Pendural U com cabeça soldada.
Dados técnicos
| Carga máxima de tração | 11 kN |
|---|---|
| Comprimento da consola 200 | 7,5 kN |
| Comprimento da consola 400 | 4,2 kN |
| Comprimento da consola 600 | 2,9 kN |

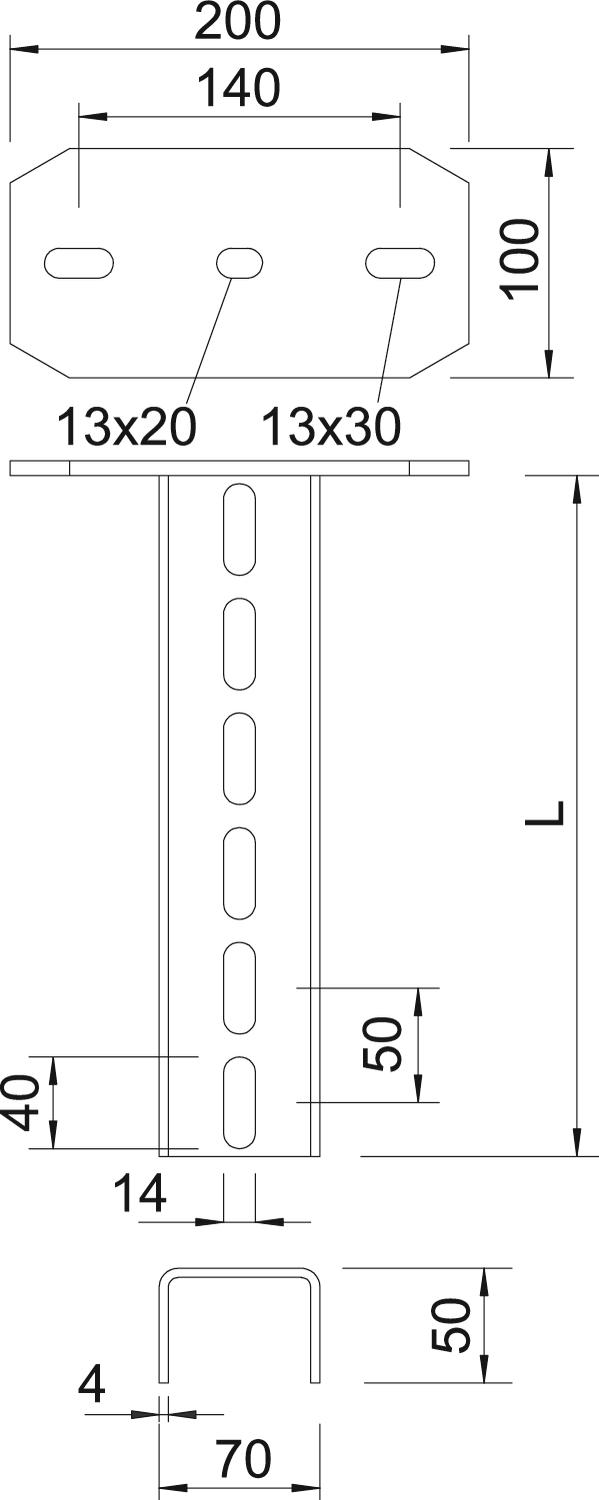

| Dimensão | 70x50x2000 |
| Espessura do material | 4 mm |
| Funktionsgaranti | não |
| Material | Aço inoxidável 1.4571 |
| Superfície | brilhante, pós-tratamento |
| Versão | Perfil U |
| Altura | 50 mm |
| Comprimento | 2000 mm |
| Largura | 70 mm |
Diagrama de cargas do pendural U do tipo US 7 K VA
Deflexão da extremidade do pendural com a carga máxima admissível das consolas
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm
Curva de carga com comprimento do perfil em mm
