OBO Bettermann
Pendural US 5 A2
- ColeçãoInstalações industriais
Descrição

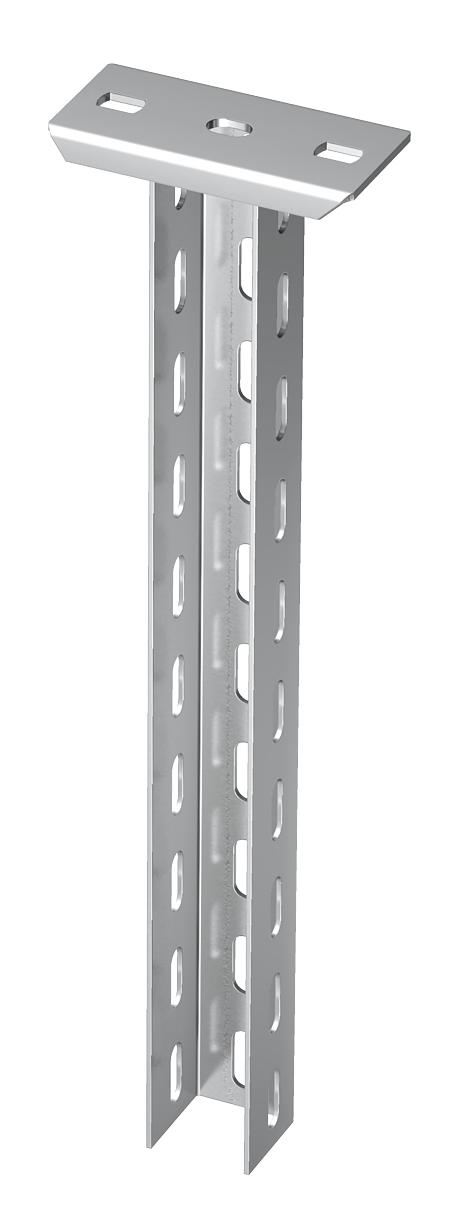

Pendural U com cabeça soldada.
Dados técnicos
| Carga máxima de tração | 10 kN |
|---|---|
| Comprimento da consola 200 | 5,75 kN |
| Comprimento da consola 400 | 3,1 kN |
| Comprimento da consola 600 | 2,2 kN |

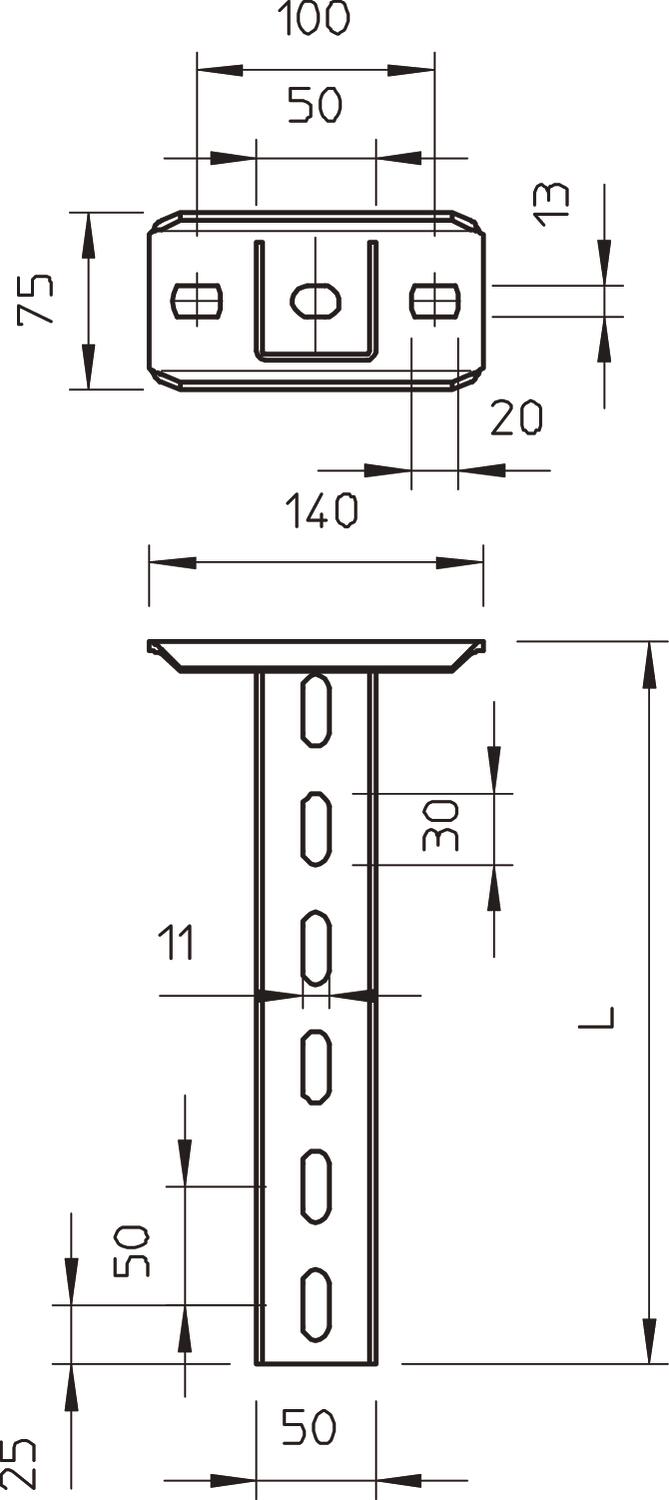

| Dimensão | 50x50x200 |
| Espessura do material | 2,5 mm |
| Funktionsgaranti | não |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Superfície | brilhante, pós-tratamento |
| Versão | Perfil U |
| Altura | 50 mm |
| Comprimento | 200 mm |
| Largura | 50 mm |
Diagrama de cargas do pendural U do tipo US 5 K VA
Deflexão da extremidade do pendural com a carga máxima admissível das consolas
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm
Curva de carga com comprimento do perfil em mm
