OBO Bettermann
Pendural IS 8
- ColeçãoInstalações industriais
Descrição

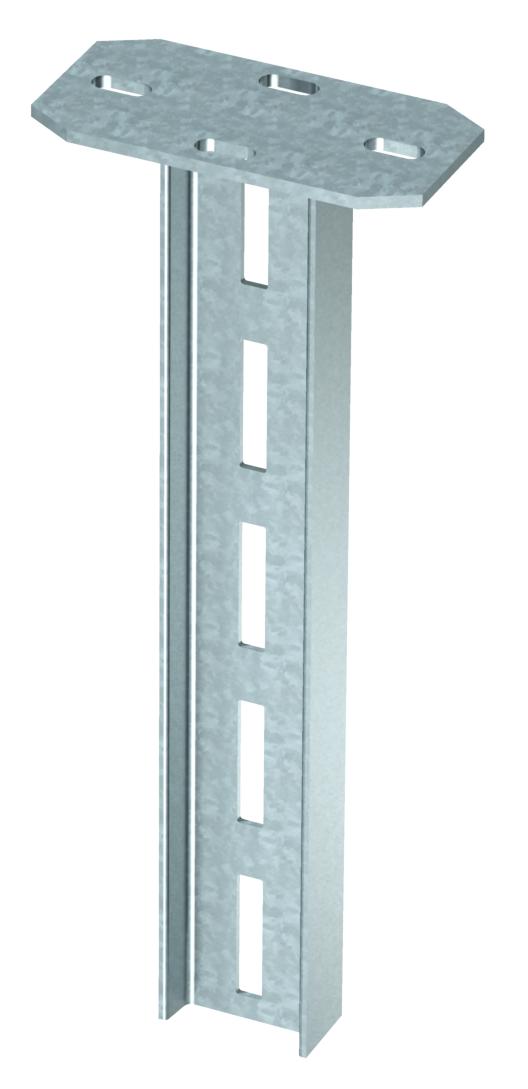

Pendural I com cabeça soldada. Para a fixação em tetos de betão horizontais e em vigas de aço.
Dados técnicos
| Carga máxima de tração | 12 kN |
|---|---|
| Com engrenagem | não |
| Comprimento da consola 200 | 9,6 kN |
| Comprimento da consola 400 | 7 kN |
| Comprimento da consola 600 | 5 kN |

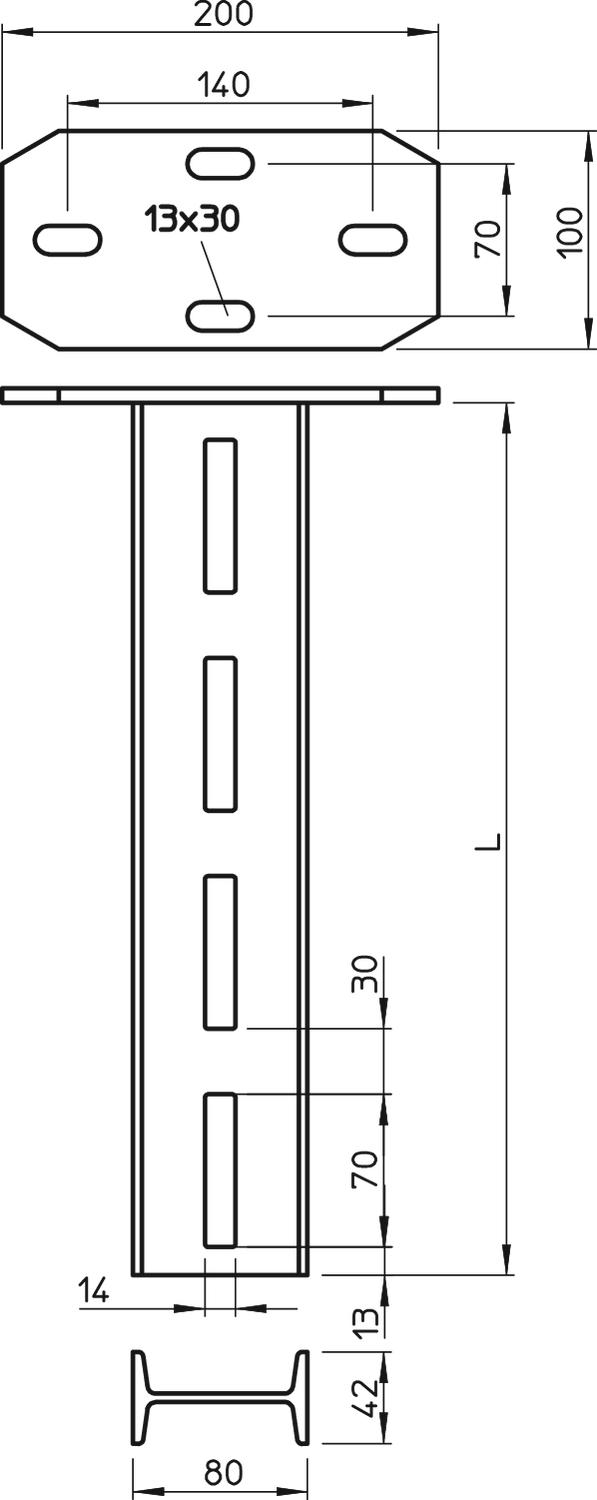

| Dimensão | 80x42x1100 |
| Espessura do material | 4 mm |
| Funktionsgaranti | não |
| Largura de rasgo | 70 mm |
| Largura do orifício | 14 mm |
| Material | Aço |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Versão | Perfil I |
| Altura | 42 mm |
| Comprimento | 1100 mm |
| Largura | 80 mm |
Diagrama de cargas do pendural I do tipo IS 8 K
Deflexão da extremidade do pendural com a carga máxima admissível das consolas
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm
Curva de carga com comprimento do perfil em mm
