OBO Bettermann

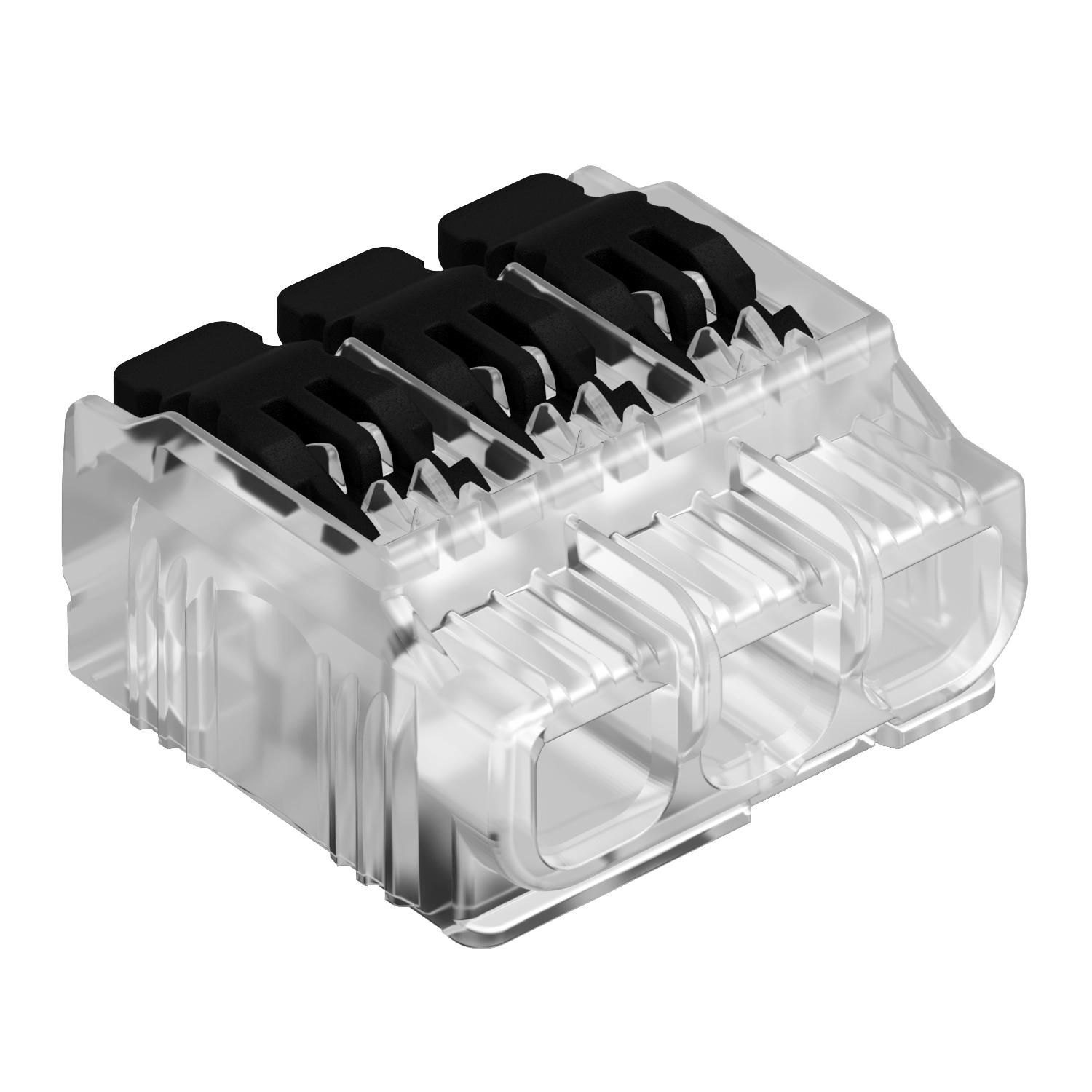

Ligador rápido universal, 3 polos
- ColeçãoInstalações industriais
Descrição
Testado em conformidade com a EN 60998Ligador sem parafusos para a ligação de condutores elétricos. O tipo de condutor pode ser opcionalmente flexível, multifilar ou rígido.Aquando da utilização de condutores rígidos não é necessário soltar a alavanca de desbloqueio. O condutor pode ser encaixado diretamente no borne.Para remover os condutores, soltar simplesmenate a alavanca de desbloqueio. O fio pode assim ser retirado sem problemas.Secção transversal nominal: 3 x 0,2 - 4 mm² condutores multifilares/unifilaresTensão nominal 450 VCorrente nominal 32 AComprimento não isolado: 11 - 12 mmAbertura de verificação: multímetro e busca-polos (máx. Ø 2 mm) acessível na parte superior do borneTemperatura ambiente máx. permitida EN 60998: 85°C.
Dados técnicos
| Apropriada para condutor flexível | sim |
|---|---|
| Apropriada para condutor multifilar | sim |
| Apropriada para condutor unifilar | sim |
| Com alavancas de acionamento | sim |
| Cor | Transparente |
| Corrente nominal | 32 A |

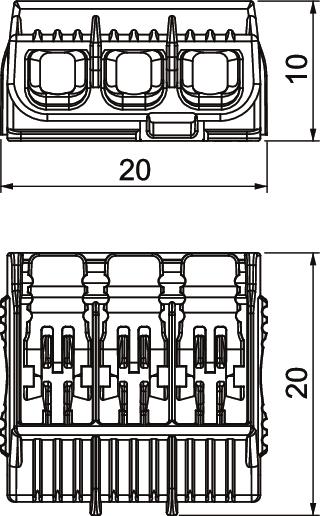

| Dimensão | 19,6x19,9x10,5 |
| Gama de temperaturas de aplicação máx. | 85 °C |
| Gama de temperaturas de aplicação mín. | -5 °C |
| Material isolante | Termoplástico |
| Número de polos | 1 |
| Número de pontos de aperto | 3 |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C |
| Secção | 3 x 0,2 - 4 mm² condutores multifilares/unifilares mm² |
| Secção transversal nominal máx. | 4 mm² |
| Secção transversal nominal mín. | 0,2 mm² |
| Secção transversão do condutor conectável de um fio máx. | 4 mm² |
| Secção transversão do condutor conectável de um fio mín. | 0,2 mm² |
| Secção transversão do condutor conectável de vários fios máx. | 4 mm² |
| Secção transversão do condutor conectável de vários fios mín. | 0,2 mm² |
| Tensões nominais | 450 V |
| Altura | 10,45 mm |
| Comprimento | 19,6 mm |
| Largura | 19,9 mm |
