OBO Bettermann

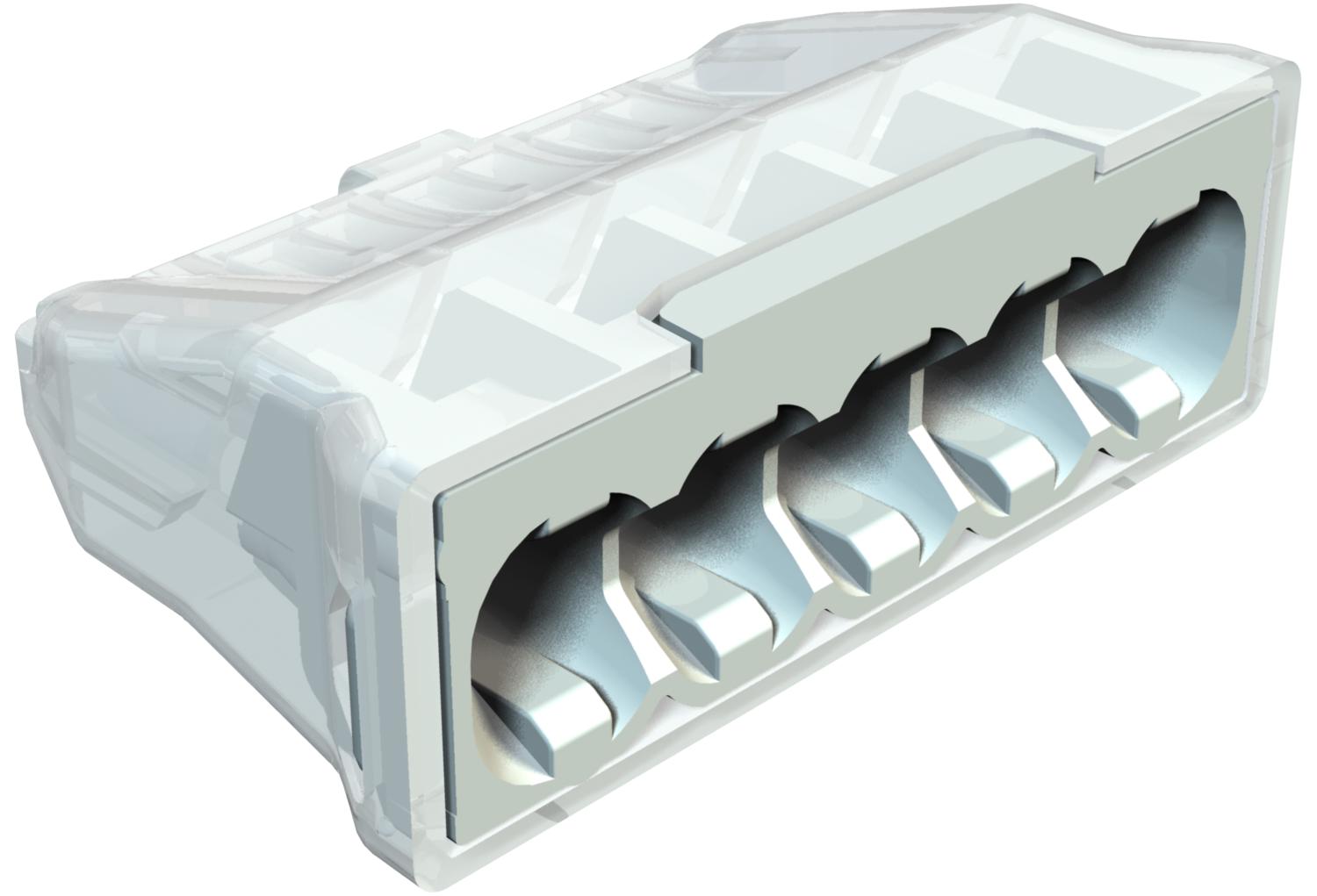

Ligador rápido, 5 polos
- ColeçãoInstalações industriais
Descrição
Testado conforme a EN 60998Ligador sem parafusos para a ligação de condutores unifilares.Secção nominal: 5 x 0,5 mm² - 2,5 mm² condutor unifilar5 x 1,5 mm² - 2,5 mm² condutor rígido multifilarTensão nominal 450 VCorrente nominal 24 AComprimento não isolado: 8-9 mmAbertura de teste: multímetro e busca polos (Ø máx. de 2 mm)Temperatura ambiente máx. permitida conforme a EN 60998: 90°C.
Dados técnicos
| Apropriada para condutor flexível | não |
|---|---|
| Apropriada para condutor multifilar | sim |
| Apropriada para condutor unifilar | não |
| Com alavancas de acionamento | não |
| Cor | cinzento claro; RAL 7035 |
| Corrente nominal | 24 A |
| Dimensão | 5x2,5mm² |
| Gama de temperaturas de aplicação máx. | 90 °C |
| Gama de temperaturas de aplicação mín. | -5 °C |
| Material | Poliamida |
| Número de polos | 5 |
| Número de pontos de aperto | 5 |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C |
| Secção | 5 x 0,5 mm² - 2,5 mm² condutor unifilar 5 x 1,5 mm² - 2,5 mm² condutor rígido multifilar mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Secção transversal nominal mín. | 0,5 mm² |
| Secção transversão do condutor conectável de um fio máx. | 2,5 mm² |
| Secção transversão do condutor conectável de um fio mín. | 0,5 mm² |
| Secção transversão do condutor conectável de vários fios máx. | 2,5 mm² |
| Secção transversão do condutor conectável de vários fios mín. | 1,5 mm² |
| Tensões nominais | 450 V |
| Altura | 8,9 mm |
| Comprimento | 26 mm |
| Largura | 15,6 mm |
