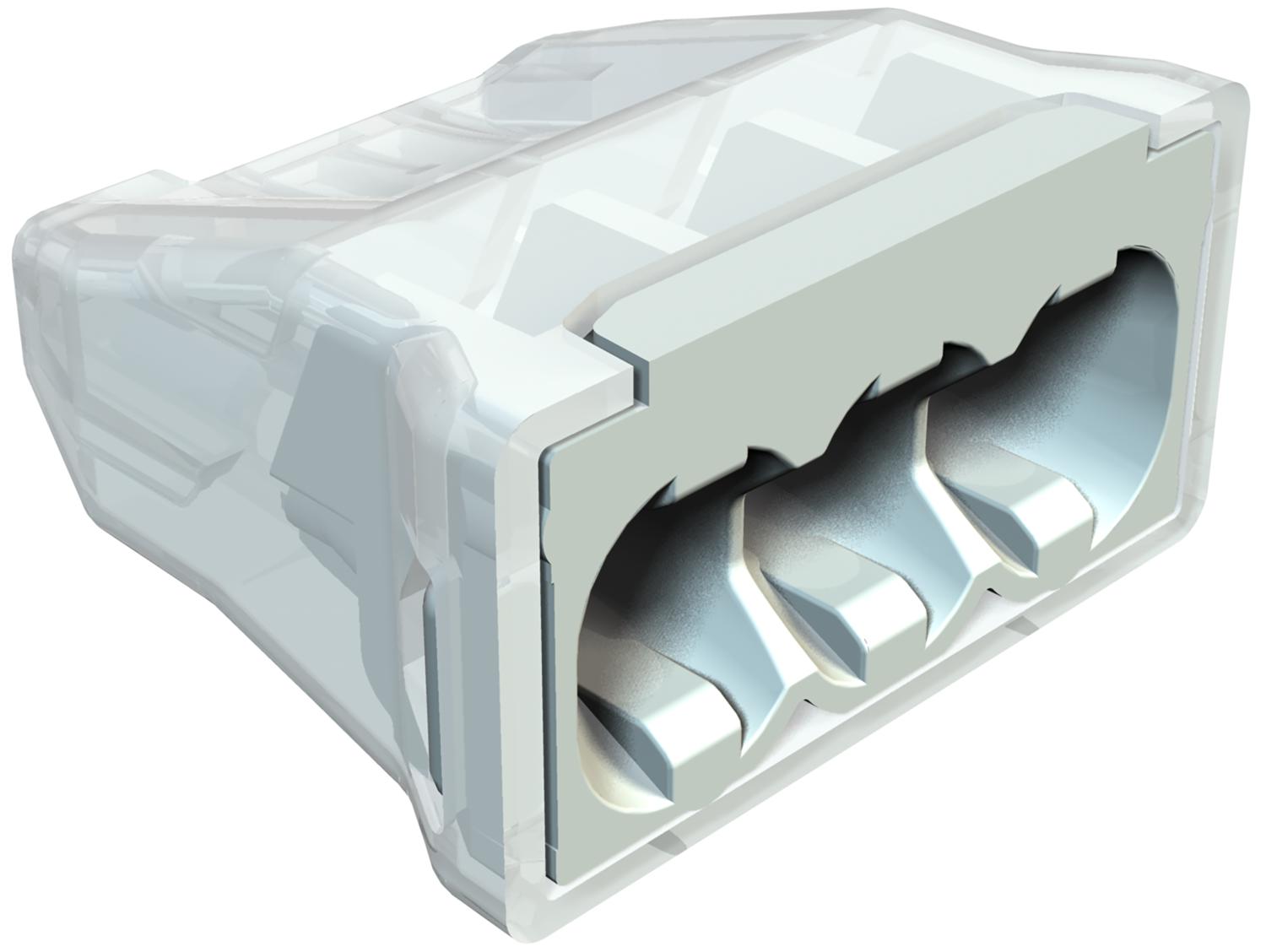

Ligador rápido, 3 polos
- ColeçãoInstalações industriais
Descrição
Testado em conformidade com a EN 60998Ligador sem parafusos para a ligação de condutores unifilares.Secção transversal nominal: 3 x 0,5 mm² - 2,5 mm² condutor unifilar3 x 1,5 mm² - 2,5 mm² condutor rígido multifilarTensão nominal 450 VCorrente nominal 24 AComprimento não isolado: 8-9 mmAbertura de verificação: multímetro e busca polos (máx. Ø 2 mm)Temperatura ambiente máx. permitida EN 60998: -5 a +90 °C.
Dados técnicos
| Apropriada para condutor flexível | não |
|---|---|
| Apropriada para condutor multifilar | sim |
| Apropriada para condutor unifilar | não |
| Com alavancas de acionamento | não |
| Cor | cinzento claro; RAL 7035 |
| Corrente nominal | 24 A |
| Dimensão | 3x2,5mm² |
| Gama de temperaturas de aplicação máx. | 90 °C |
| Gama de temperaturas de aplicação mín. | -5 °C |
| Material | Poliamida |
| Número de polos | 3 |
| Número de pontos de aperto | 3 |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C |
| Secção | 3 x 0,5 mm² - 2,5 mm² condutor unifilar 3 x 1,5 mm² - 2,5 mm² condutor rígido multifilar mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Secção transversal nominal mín. | 0,5 mm² |
| Secção transversão do condutor conectável de um fio máx. | 2,5 mm² |
| Secção transversão do condutor conectável de um fio mín. | 0,5 mm² |
| Secção transversão do condutor conectável de vários fios máx. | 2,5 mm² |
| Secção transversão do condutor conectável de vários fios mín. | 1,5 mm² |
| Tensões nominais | 450 V |

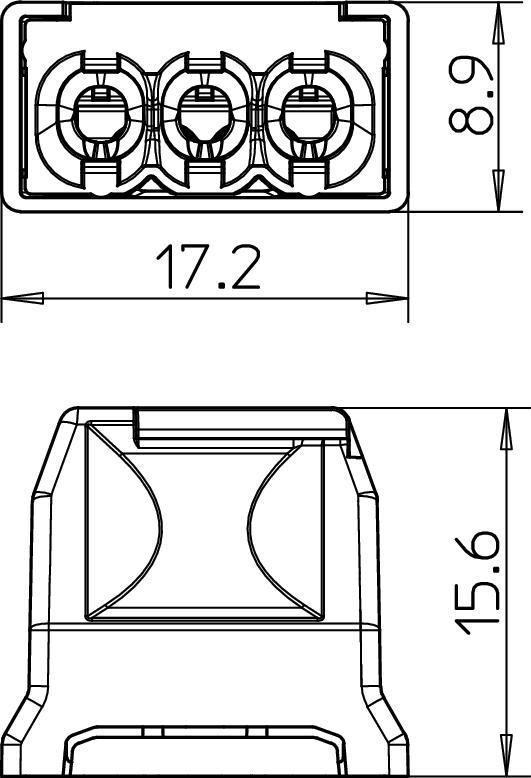

| Altura | 8,9 mm |
| Comprimento | 17,2 mm |
| Largura | 15,6 mm |
