Esteira de suporte para luminárias FS
- ColeçãoInstalações industriais
Descrição

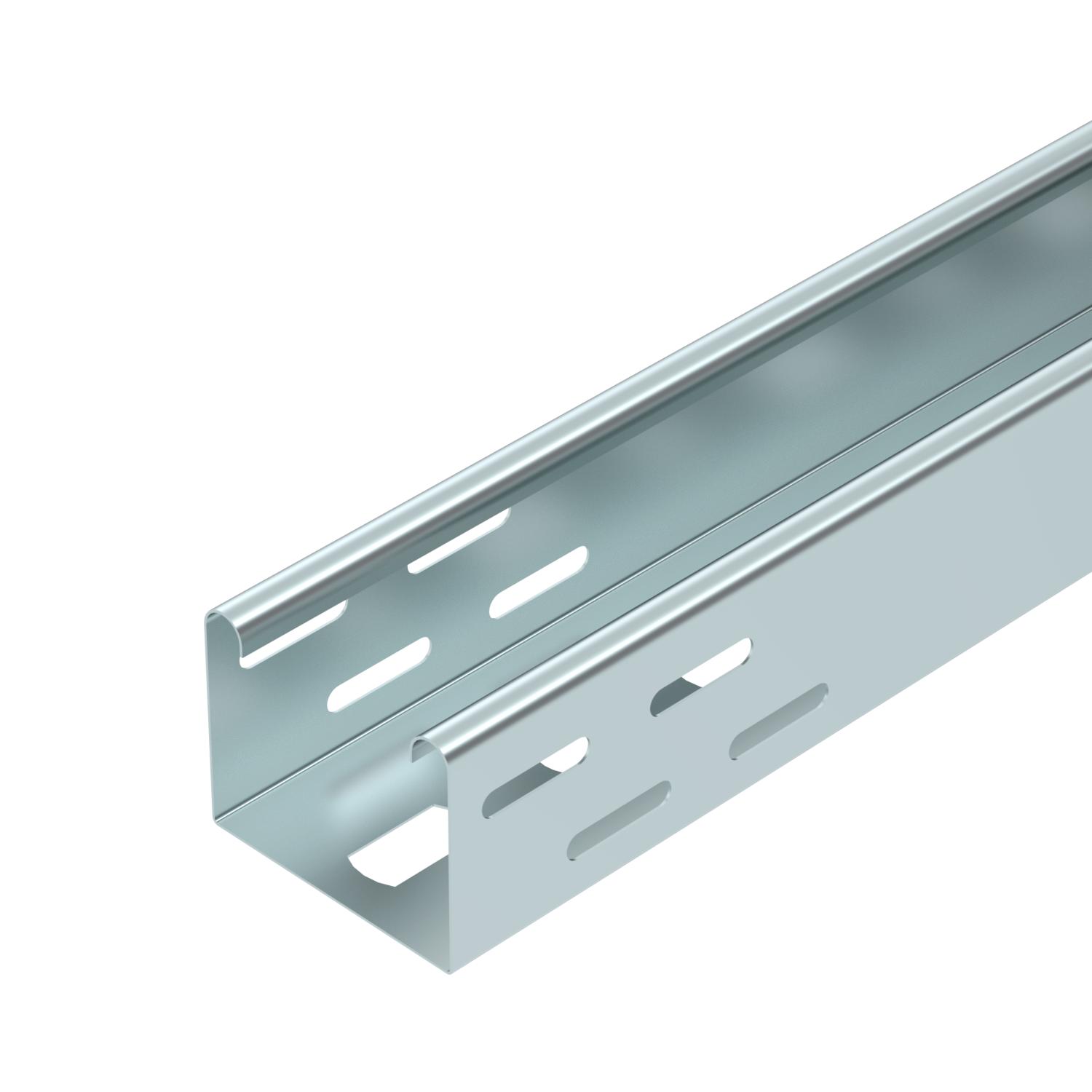

Esteira de suporte para luminárias com base perfurada para fixação de luminárias e para a passagem de cabos.Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|

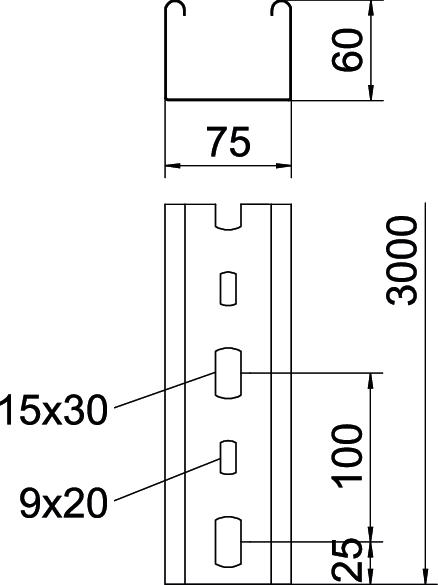

| Dimensão | 60x75x3000 |
| Espessura das chapas | 0,75 mm |
| Instalação no pavimento | sim |
| Material | Aço |
| Perfuração lateral | sim |
| Secção transversal útil | 42 cm² |
| Superfície | galvanizado pelo método Sendzimir |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Versão conector | sem conector |
| Altura | 60 mm |
| Comprimento | 3000 mm |
| Largura | 75 mm |
| Distância de apoio de 1,5m | 0,8 kN/m |
| Distância de apoio de 2,0m | 0,55 kN/m |
| Distância de apoio de 2,5m | 0,35 kN/m |
| Distância de apoio de 3,0m | 0,25 kN/m |

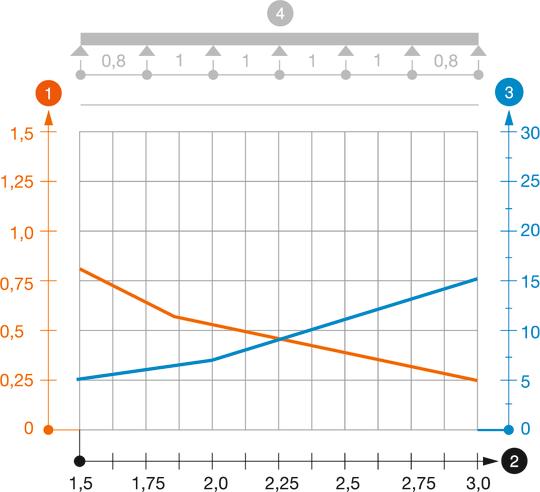

Diagrama de cargas da esteira de suporte para luminárias do tipo LTR
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
