Consola para parede e teto TP FT
- ColeçãoInstalações industriais
Descrição
Consola para parede e teto TP com esquadros para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.
Dados técnicos
| Apropriada para caminho de cabos em chapa | não |
|---|---|
| Apropriada para caminho de cabos em varão | sim |
| Apropriada para caminho de cabos tipo escada | não |
| Dimensão | B145mm |
| F em kN parede | 1,4 kN |
| F em kN tecto | 1,3 kN |
| Funktionsgaranti | não |
| Material | Aço |
| para largura máx. | 100 mm |
| para largura mín. | 100 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Versão | Consola de teto (formato C) |

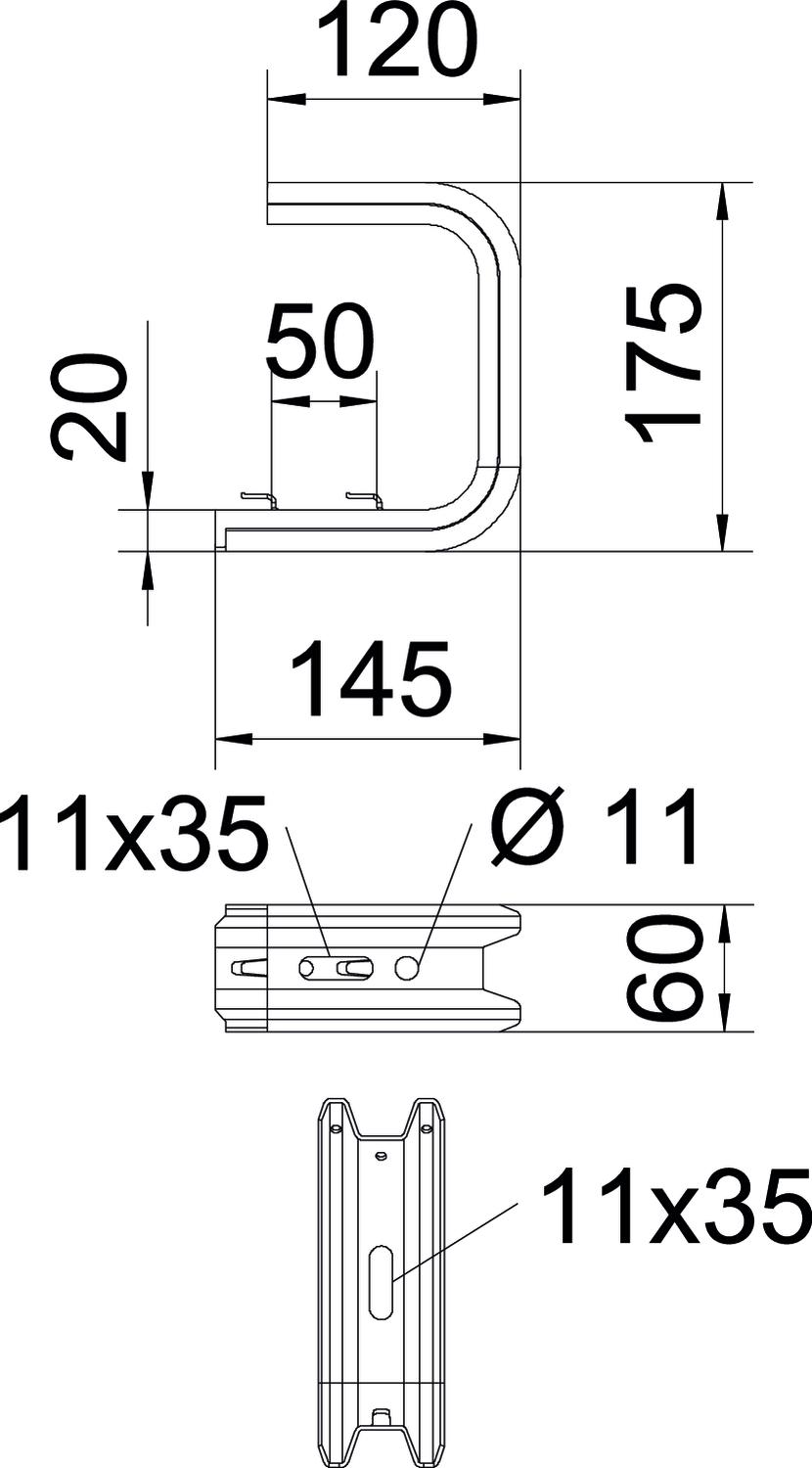

| Altura | 60 mm |
| Comprimento | 175 mm |
| Largura | 145 mm |
| Medida B | 145 mm |
| Medida L | 50 mm |
Diagrama de cargas da consola de tecto TPDG
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
