OBO Bettermann

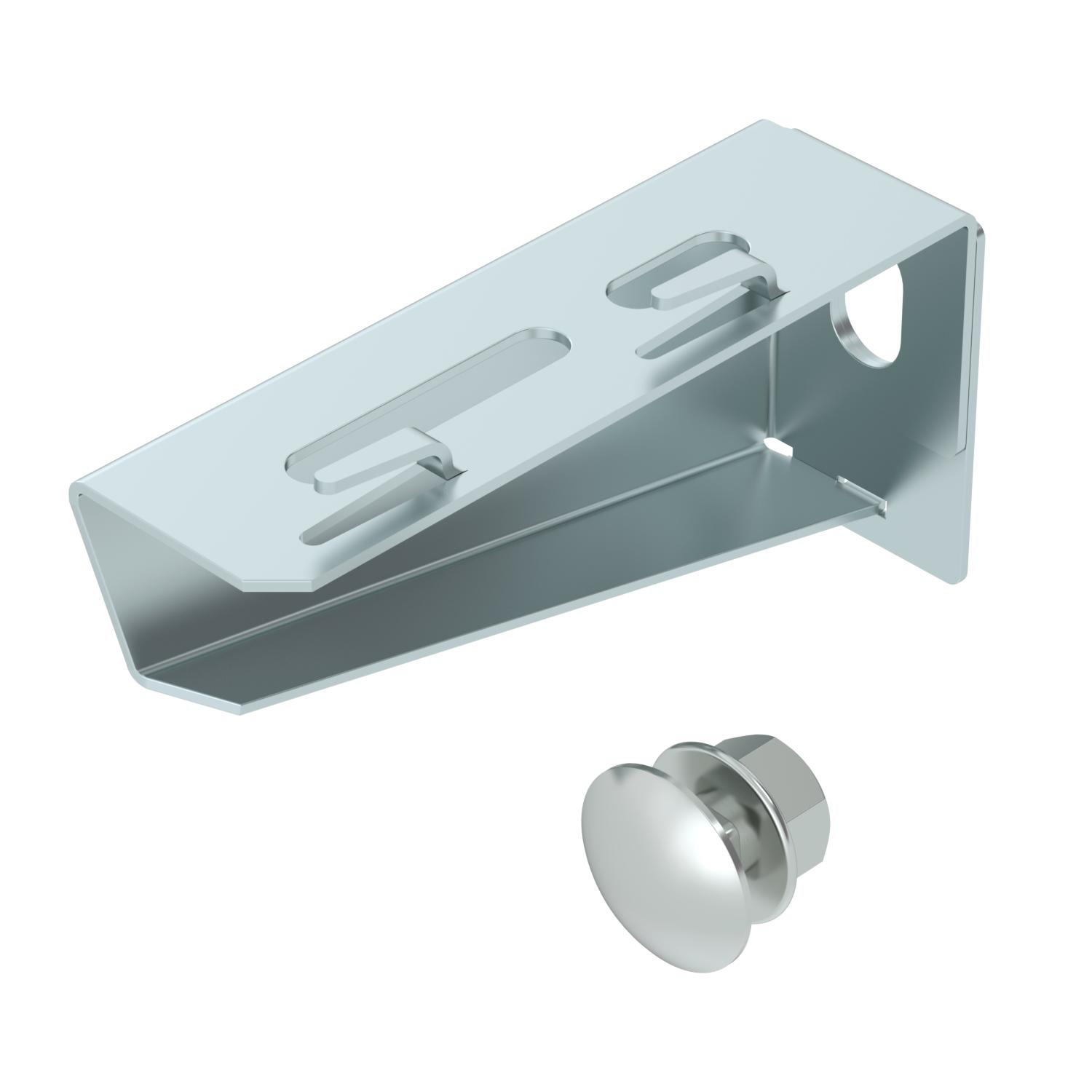

Consola mural MWAG 12 FS
- ColeçãoInstalações industriais
Descrição
Consola para pequenas cargas, de fixação mural ou a pendural, com patilhas de encaixe para caminhos de cabos em varão.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Alcance do ângulo máx. | 90 mm |
| Alcance do ângulo mín. | 90 mm |
| Diâmetro do furo | 11 mm |
| Dimensão | B110mm |
| F em kN | 1,2 kN |
| Funktionsgaranti | não |
| Material | Aço |
| para largura máx. | 100 mm |
| para largura mín. | 100 |
| Superfície | galvanizado pelo método Sendzimir |
| Versão | Consola para parede e suporte |

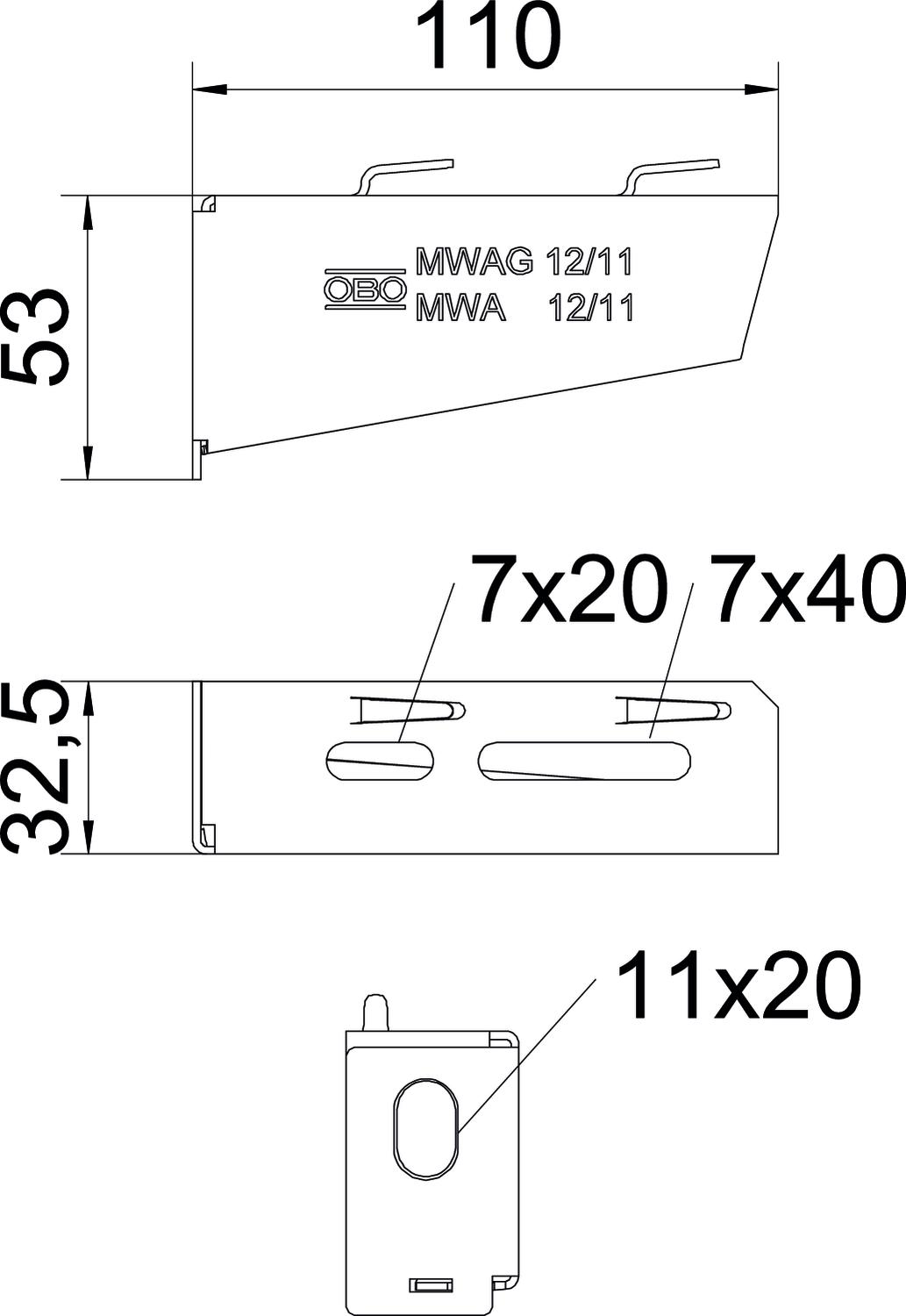

| Altura | 53 mm |
| Comprimento | 32,5 mm |
| Largura | 110 mm |
| Medida A | 32,5 mm |
| Medida B | 110 mm |
| Medida H | 53 mm |

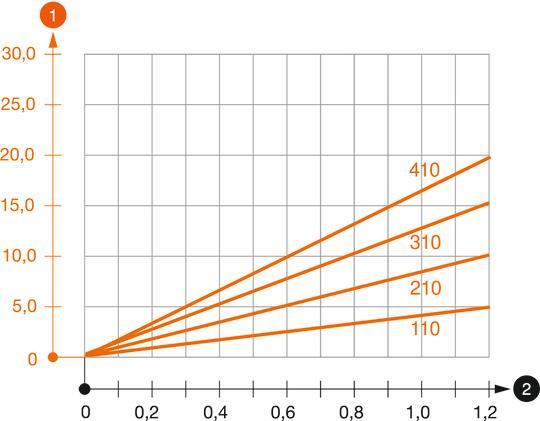

Diagrama de cargas da consola MWAG 12
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
