OBO Bettermann

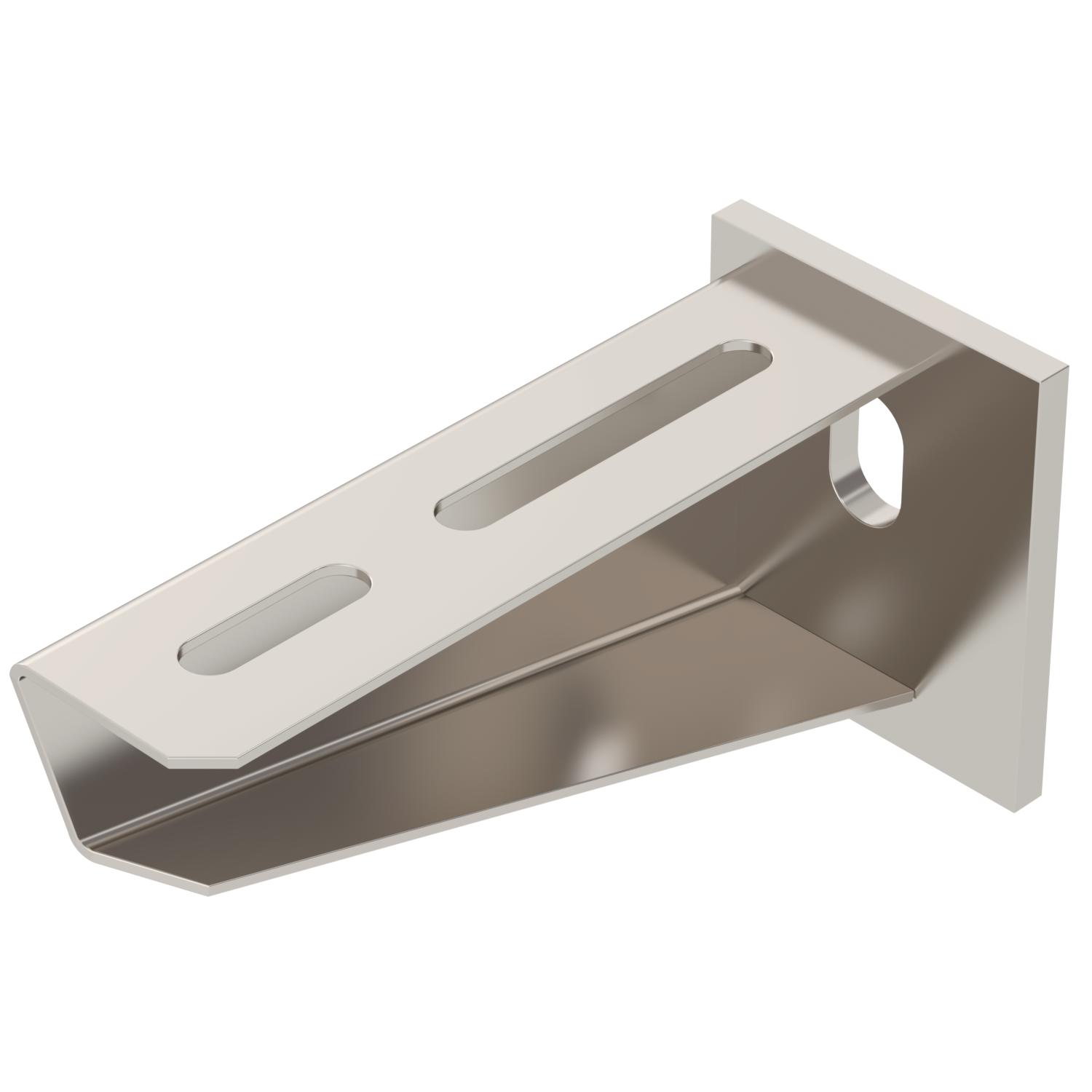

Consola mural AW 30 A2
- ColeçãoInstalações industriais
Descrição
Consola para médias cargas com cabeça soldada.
Dados técnicos
| Aço inoxidável, decapado | sim |
|---|---|
| Alcance do ângulo máx. | 90 mm |
| Alcance do ângulo mín. | 90 mm |
| Diâmetro do furo | 11 mm |
| Dimensão | B110mm |
| F em kN | 3 kN |
| Funktionsgaranti | não |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Superfície | brilhante, pós-tratamento |
| Versão | Consola para parede e suporte |
| Altura | 60 mm |
| Comprimento | 110 mm |
| Largura | 50 mm |
| Medida A | 50 mm |
| Medida B | 110 mm |
| Medida H | 60 mm |
| Medida L | 110 mm |

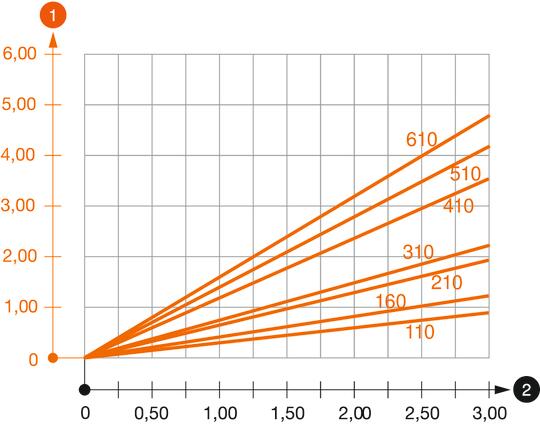

Diagrama de cargas da consola AW 30
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
