OBO Bettermann

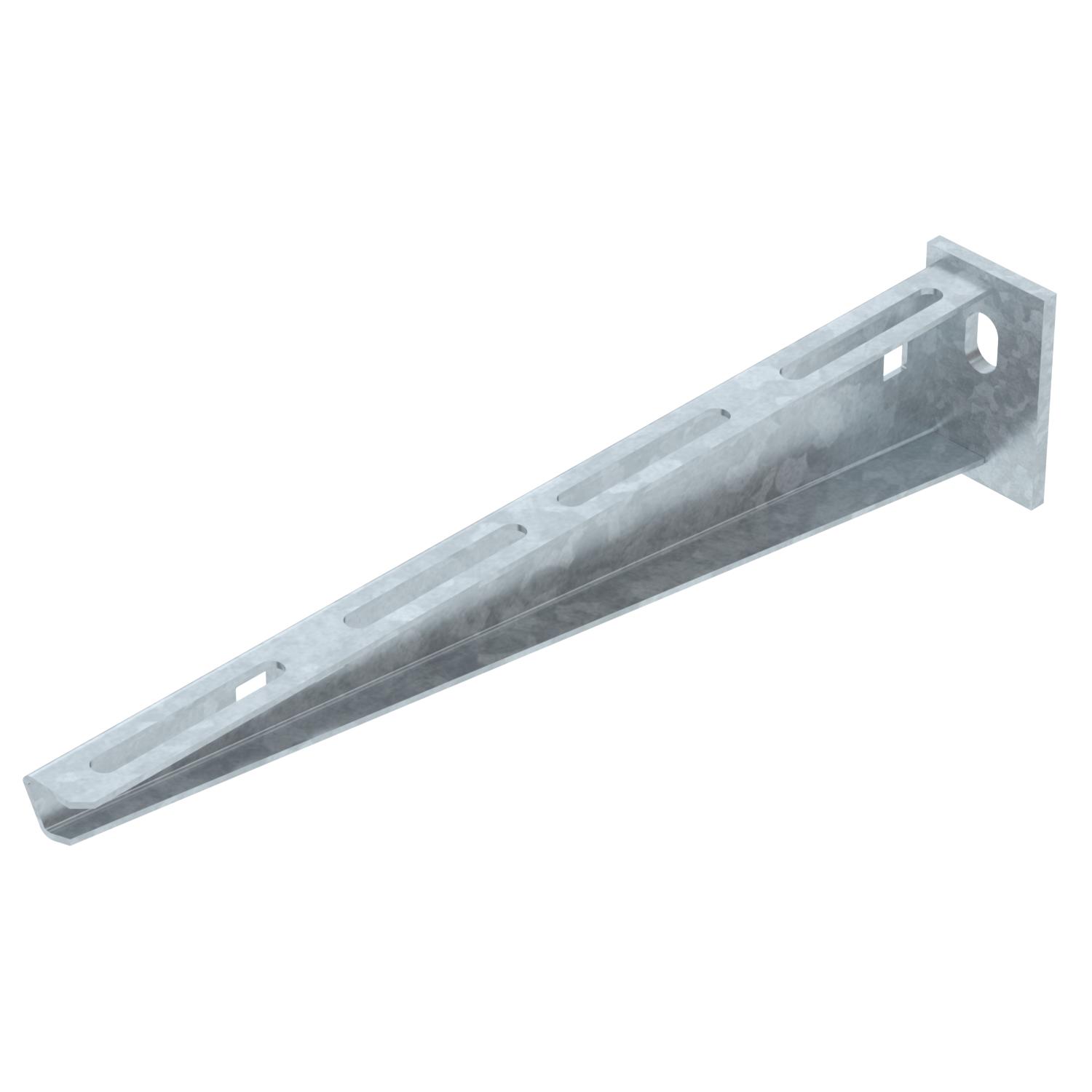

Consola mural AW 15 FT SOMY
- ColeçãoInstalações industriais
Descrição
Consola para cargas leves com cabeça soldada.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Alcance do ângulo máx. | 90 mm |
| Alcance do ângulo mín. | 90 mm |
| Diâmetro do furo | 11 mm |
| Dimensão | B160mm |
| F em kN | 1,5 kN |
| Funktionsgaranti | sim |
| Material | Aço |
| Superfície | galvanizado a quente após maquinação 85µm |
| Versão | Consola para parede e suporte |
| Altura | 55 mm |
| Comprimento | 160 mm |
| Largura | 40 mm |
| Medida A | 40 mm |
| Medida B | 160 mm |
| Medida H | 55 mm |
Diagrama de cargas da consola AW 15
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
