OBO Bettermann
Consola mural AW 15 2L
- ColeçãoInstalações industriais
Descrição

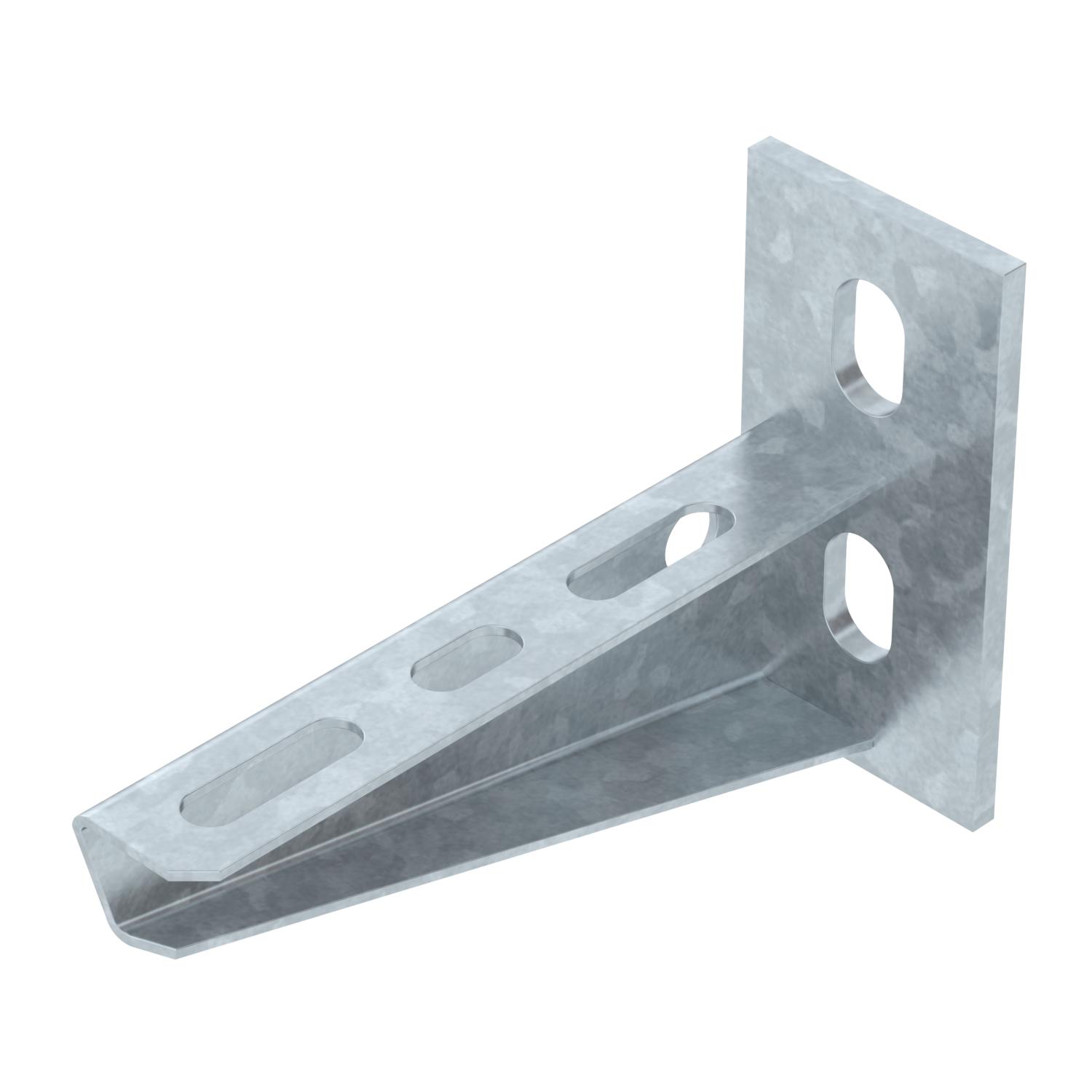

Consola para parede e de suporte, com cabeça soldada e duas aberturas de fixação.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Alcance do ângulo máx. | 90 mm |
| Alcance do ângulo mín. | 90 mm |
| Diâmetro do furo | 11 mm |
| Dimensão | B110mm |
| F em kN | 1,5 kN |
| Funktionsgaranti | não |
| Material | Aço |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Versão | Consola para parede e suporte |
| Altura | 80 mm |
| Altura | 1,73 in |
| Comprimento | 40 mm |
| Largura | 110 mm |
| Largura | 4 in |

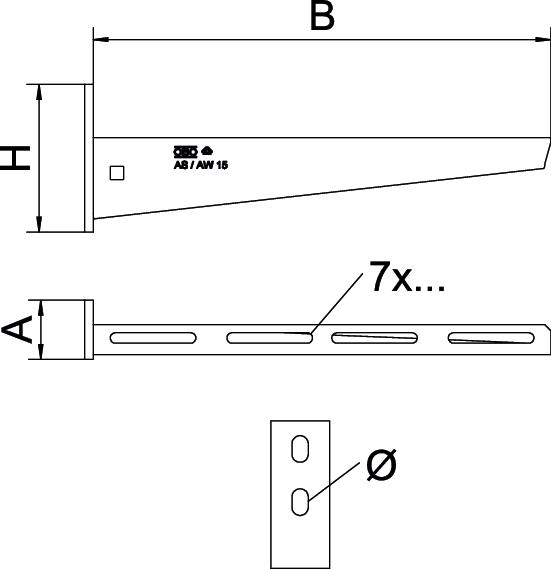

| Medida A | 40 mm |
| Medida B | 110 mm |
| Medida H | 80 mm |

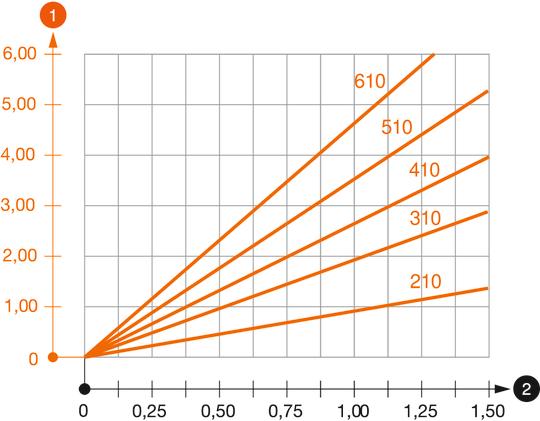

Diagrama de cargas da consola AW 15
Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm
