OBO Bettermann
Caminho de cabos RKS-Magic® 35 FS
- ColeçãoInstalações industriais
Descrição
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Base perfurada | 1 |
| Com tampa | não |
| Comprimento útil | 3000 mm |
| Dimensão | 35x100x3050 |
| Espessura das chapas | 0,75 mm |
| Espessura das chapas | 0,03 in |
| Funktionsgaranti | não |
| Instalação no pavimento | sim |
| Material | Aço |
| Perfuração lateral | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 33 cm² |
| Secção transversal útil | 3300 mm² |
| Superfície | galvanizado pelo método Sendzimir |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Altura | 35 mm |
| Altura | 1 in |
| Comprimento | 3050 mm |
| Comprimento | 10 ft |
| Largura | 4 in |
| Largura | 100 mm |
| Medida B | 100 mm |
| Medida y | 50 mm |
| Distância de apoio de 1,0 m | 1,1 kN/m |
| Distância de apoio de 1,5m | 0,5 kN/m |
| Distância de apoio de 2,0m | 0,3 kN/m |
| Distância de apoio de 2,5m | 0,15 kN/m |
| Distância de apoio de 3,0m | 0,1 kN/m |

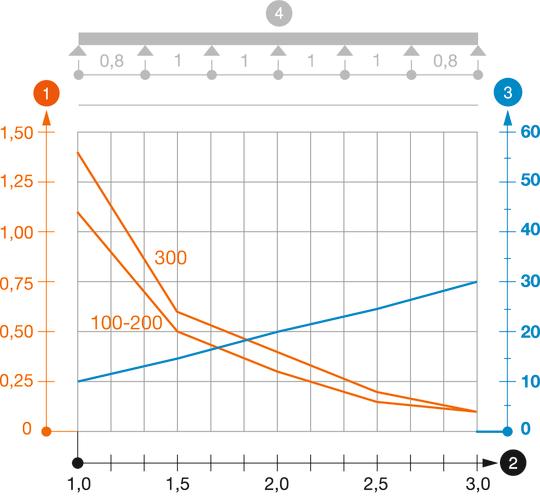

Diagrama de cargas do caminho de cabos do tipo RKSM 35
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
