Caminho de cabos MKS-Magic® 85 não perfurado FS
- ColeçãoInstalações industriais
Descrição
Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Com tampa | não |
| Comprimento útil | 3000 mm |
| Dimensão | 85x100x3050 |
| Espessura das chapas | 1 mm |
| Funktionsgaranti | não |
| Instalação no pavimento | não |
| Material | Aço |
| Perfuração lateral | não |
| Representação de orifícios NATO | não |
| Secção transversal útil | 8300 mm² |
| Secção transversal útil | 83 cm² |
| Superfície | galvanizado pelo método Sendzimir |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Altura | 85 mm |
| Comprimento | 3050 mm |
| Largura | 100 mm |
| Medida B | 100 mm |
| Distância de apoio de 1,5m | 1,75 kN/m |
| Distância de apoio de 1,75m | 1,4 kN/m |
| Distância de apoio de 2,0m | 1,1 kN/m |
| Distância de apoio de 2,5m | 0,5 kN/m |

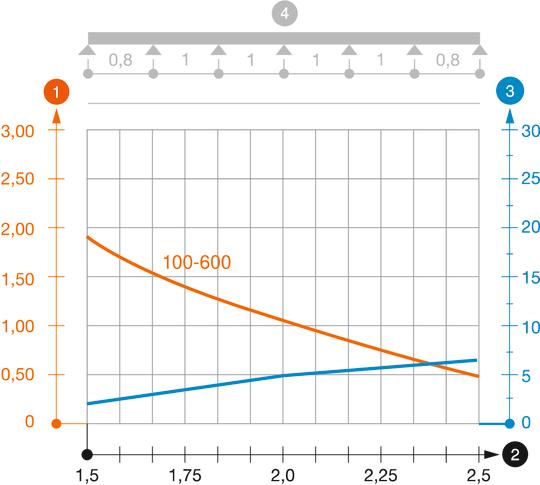

Diagrama de cargas do caminho de cabos do tipo MKSMU 85
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
