OBO Bettermann

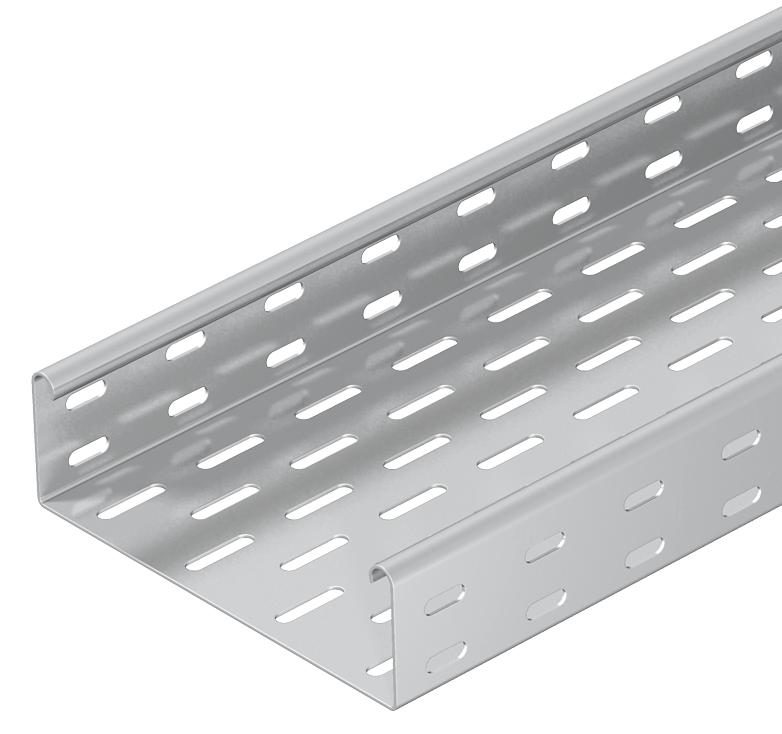

Caminho de cabos em chapa SKS 60 A4
- ColeçãoInstalações industriais
Descrição
SKS 60 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 60 mm.Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Com tampa | não |

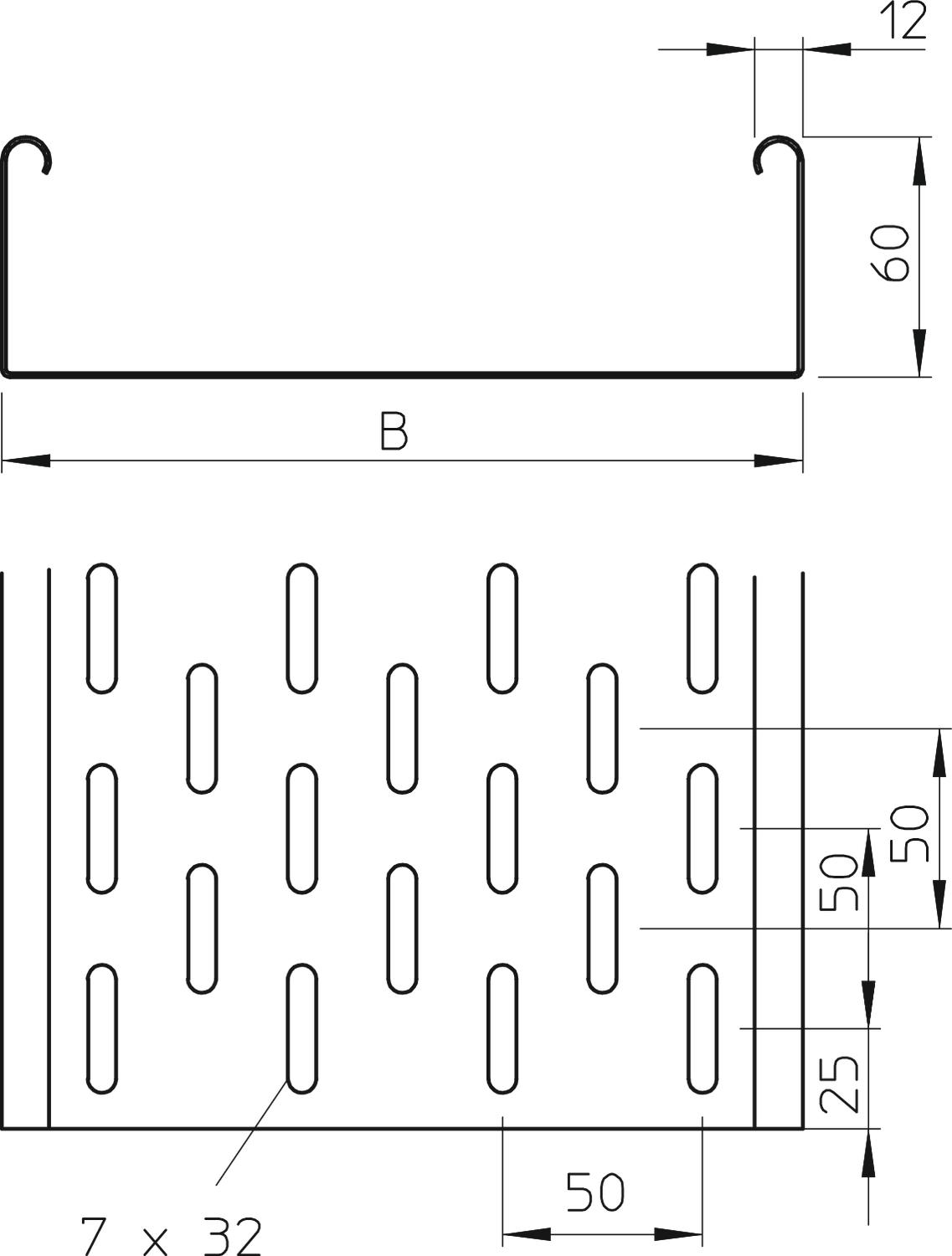

| Dimensão | 60x100x3000 |
| Espessura das chapas | 0,06 in |
| Espessura das chapas | 1,5 mm |
| Funktionsgaranti | não |
| Instalação no pavimento | sim |
| Material | Aço inoxidável 1.4571 |
| Perfuração lateral | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 5800 mm² |
| Secção transversal útil | 58 cm² |
| Superfície | brilhante, pós-tratamento |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Altura | 60 mm |
| Altura | 2 in |
| Comprimento | 3000 mm |
| Comprimento | 10 ft |
| Largura | 4 in |
| Largura | 100 mm |
| Medida B | 100 mm |
| Distância de apoio de 1,5m | 2,65 kN/m |
| Distância de apoio de 2,0m | 1,8 kN/m |
| Distância de apoio de 2,5m | 1,15 kN/m |
| Distância de apoio de 3,0m | 0,5 kN/m |
Diagrama de cargas do caminho de cabos em chapa do tipo SKS 60 VA
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
