OBO Bettermann
Caminho de cabos em chapa RKS 35 FS
- ColeçãoInstalações industriais
Descrição
RKS 35 = Sistema de caminhos de cabos com altura lateral de 35 mm.Tampa adequada com ferrolho: tipo AZDMD 50.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Base perfurada | 7x32 |
| Com tampa | não |
| Dimensão | 35x50x3000 |
| Dimensão | 35x50 |
| Espessura das chapas | 0,75 mm |
| Funktionsgaranti | não |
| Instalação no pavimento | sim |
| Material | Aço |
| Perfuração lateral | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 1600 mm² |
| Secção transversal útil | 16 cm² |
| Superfície | galvanizado pelo método Sendzimir |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Altura | 35 mm |
| Comprimento | 3000 mm |
| Largura | 50 mm |
| Medida L | 3000 mm |
| Distância de apoio de 1,0 m | 1,2 kN/m |
| Distância de apoio de 1,5m | 0,5 kN/m |
| Distância de apoio de 2,0m | 0,3 kN/m |
| Distância de apoio de 2,5m | 0,1 kN/m |
| Distância de apoio de 3,0m | 0,05 kN/m |

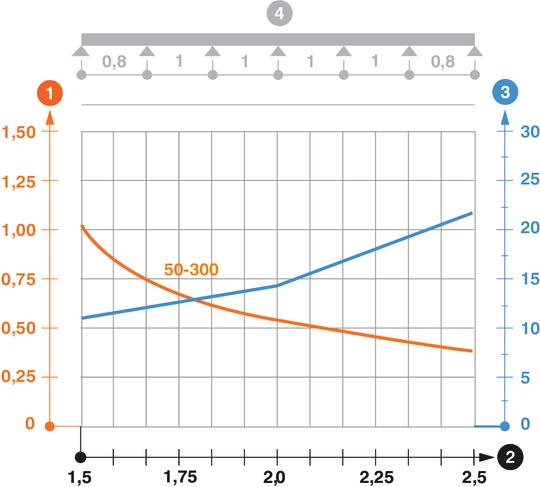

Diagrama de cargas do caminho de cabos em chapa RKS 35
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
