Caminho de cabos em chapa para grandes vãos WKSG 110 A2
- ColeçãoInstalações industriais
Descrição
Caminhos de cabos em chapa para grandes vãos, perfurados, com 110 mm de altura lateral.Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Comprimento útil | 6000 mm |
| Dimensão | 110 X 200 |
| Dimensão | 110x200x6000 |
| Espessura das chapas | 2 mm |
| Funktionsgaranti | não |
| Instalação no pavimento | sim |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Perfuração lateral | sim |
| Secção transversal útil | 202 cm² |
| Secção transversal útil | 20200 mm² |
| Superfície | brilhante, pós-tratamento |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Versão conector | sem conector |
| Versão para grandes cargas | sim |
| Altura | 110 mm |
| Comprimento | 6000 mm |
| Largura | 200 mm |
| Medida B | 200 mm |
| Medida L | 6000 mm |
| Distância de apoio de 3,0m | 2,5 kN/m |
| Distância de apoio de 3,5m | 2,01 kN/m |
| Distância de apoio de 4,0m | 1,6 kN/m |
| Distância de apoio de 4,5m | 1,32 kN/m |
| Distância de apoio de 5,0m | 1,1 kN/m |
| Distância de apoio de 6,0m | 0,75 kN/m |
| Distância de apoio de 7,0m | 0,45 kN/m |
| Distância de apoio de 8,0m | 0,2 kN/m |

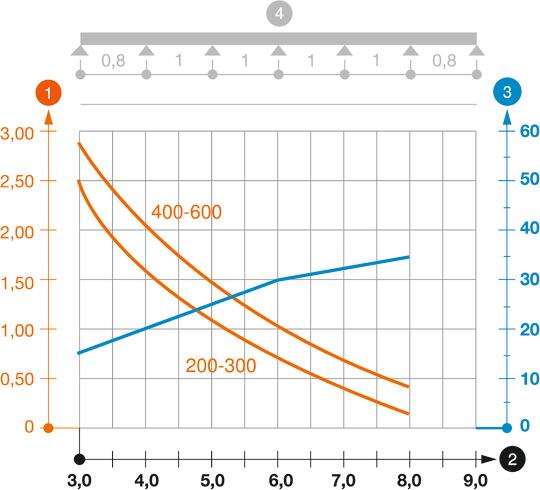

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 110
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
