Caminho de cabos em chapa MKS-Magic® 110 A2
- ColeçãoInstalações industriais
Descrição
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Com tampa | não |
| Comprimento útil | 3000 mm |
| Dimensão | 110x100x3050 |
| Espessura das chapas | 1 mm |
| Funktionsgaranti | não |
| Instalação no pavimento | sim |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Perfuração lateral | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 10800 mm² |
| Secção transversal útil | 108 cm² |
| Superfície | brilhante, pós-tratamento |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Altura | 110 mm |
| Comprimento | 3050 mm |
| Largura | 100 mm |
| Medida B | 100 mm |
| Medida L | 30 mm |
| Medida y | 62 mm |
| Distância de apoio de 1,5m | 2 kN/m |
| Distância de apoio de 2,0m | 1,5 kN/m |
| Distância de apoio de 2,5m | 1,07 kN/m |
| Distância de apoio de 3,0m | 0,7 kN/m |

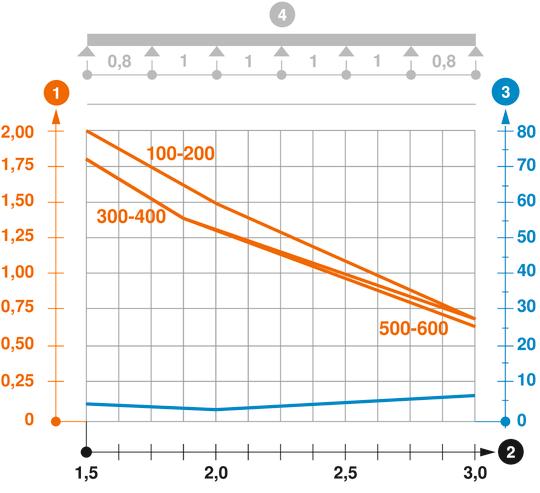

Diagrama de cargas do caminho de cabos do tipo MKSM 110
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
