Caminho de cabos em chapa MKS 35 FS
- ColeçãoInstalações industriais
Descrição
MKS 35 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 35 mm.Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
| Acessórios de entrega | Conjunto de conector longitudinal RV 35 |
|---|---|
| Aço inoxidável, decapado | não |
| Base perfurada | 1 |
| Com tampa | não |
| Dimensão | 35 x 100 |
| Dimensão | 35x100x3000 |
| Espessura das chapas | 0,04 in |
| Espessura das chapas | 1 mm |
| Funktionsgaranti | não |
| Instalação no pavimento | sim |
| Material | Aço |
| Perfuração lateral | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 3300 mm² |
| Secção transversal útil | 33 cm² |
| Superfície | galvanizado pelo método Sendzimir |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Versão conector | conector fornecido |
| Versão para grandes cargas | não |
| Altura | 35 mm |
| Comprimento | 10 ft |
| Comprimento | 3000 mm |
| Largura | 100 mm |
| Largura | 4 in |
| Medida B | 100 mm |
| Distância de apoio de 1,0 m | 1,2 kN/m |
| Distância de apoio de 1,5m | 0,75 kN/m |
| Distância de apoio de 2,0m | 0,55 kN/m |
| Distância de apoio de 2,5m | 0,3 kN/m |
| Distância de apoio de 3,0m | 0,2 kN/m |

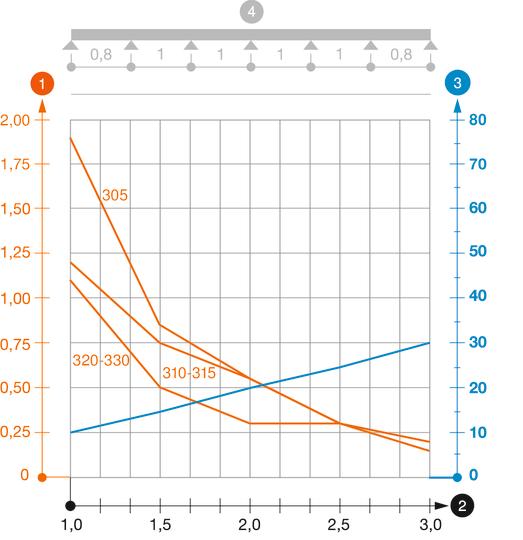

Diagrama de cargas do caminho de cabos do tipo MKS 35
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
