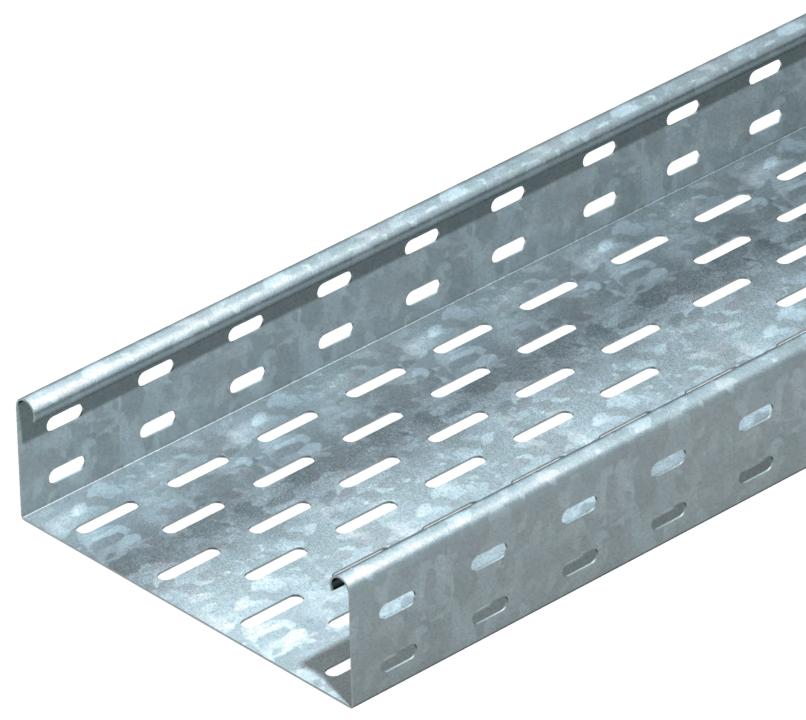

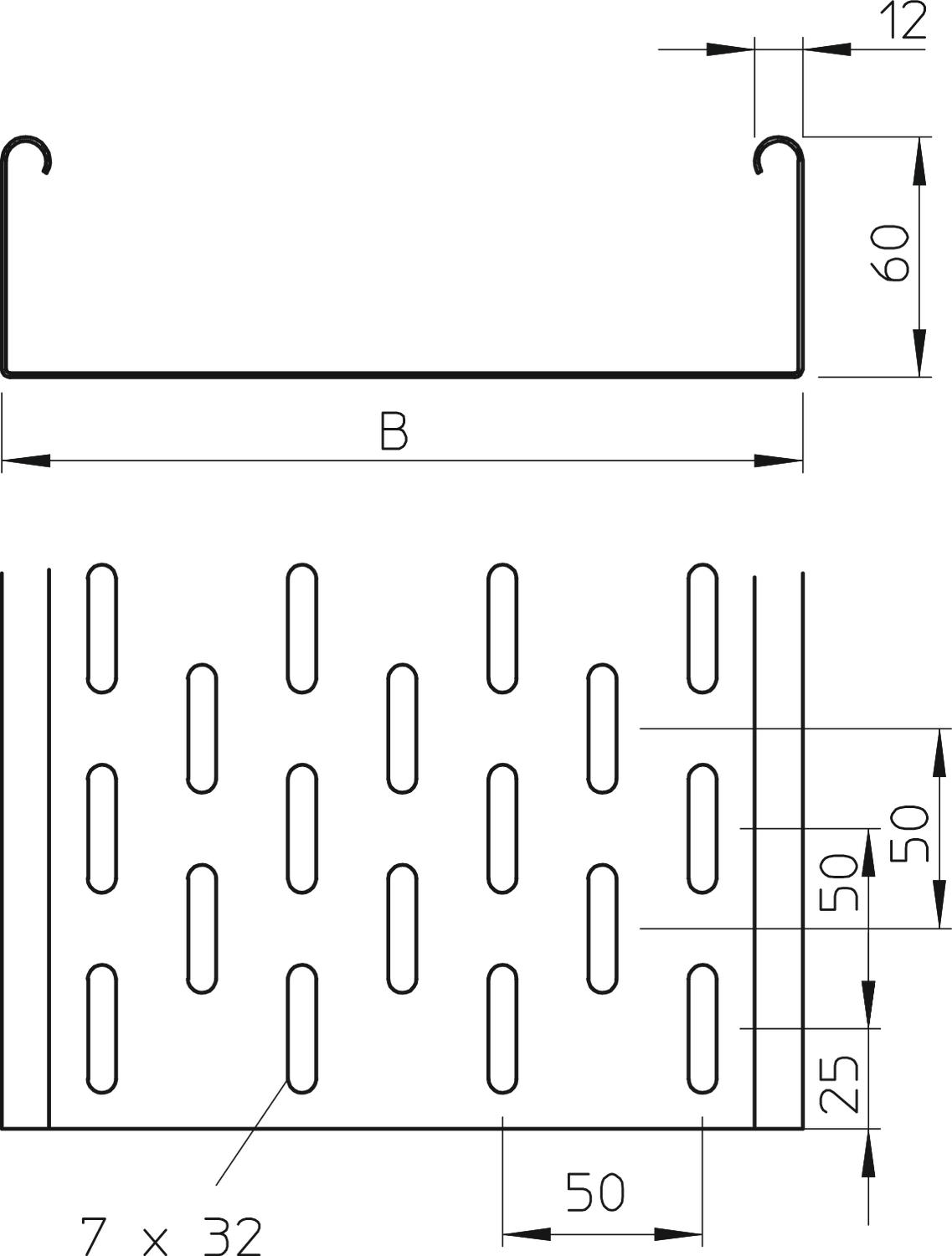

Caminho de cabos em chapa EKS 60 FS
- ColeçãoInstalações industriais
Descrição
EKS 60 = Sistema de caminho de cabos para grandes cargas com altura lateral de 60 mm.Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Com tampa | não |
| Dimensão | 60x100x3000 |
| Dimensão | 60 x 100 |
| Espessura das chapas | 0,1 in |
| Espessura das chapas | 2 mm |
| Funktionsgaranti | não |
| Instalação no pavimento | sim |
| Material | Aço |
| Perfuração lateral | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 58 cm² |
| Secção transversal útil | 5800 mm² |
| Superfície | galvanizado pelo método Sendzimir |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Altura | 60 mm |
| Altura | 2 in |
| Comprimento | 3000 mm |
| Comprimento | 118 ft |
| Largura | 100 mm |
| Largura | 4 in |
| Medida B | 100 mm |
| Distância de apoio de 1,5m | 3,3 kN/m |
| Distância de apoio de 2,0m | 2,2 kN/m |
| Distância de apoio de 2,5m | 1,6 kN/m |
| Distância de apoio de 3,0m | 0,95 kN/m |
Diagrama de cargas do caminho de cabos do tipo EKS 60
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
