OBO Bettermann

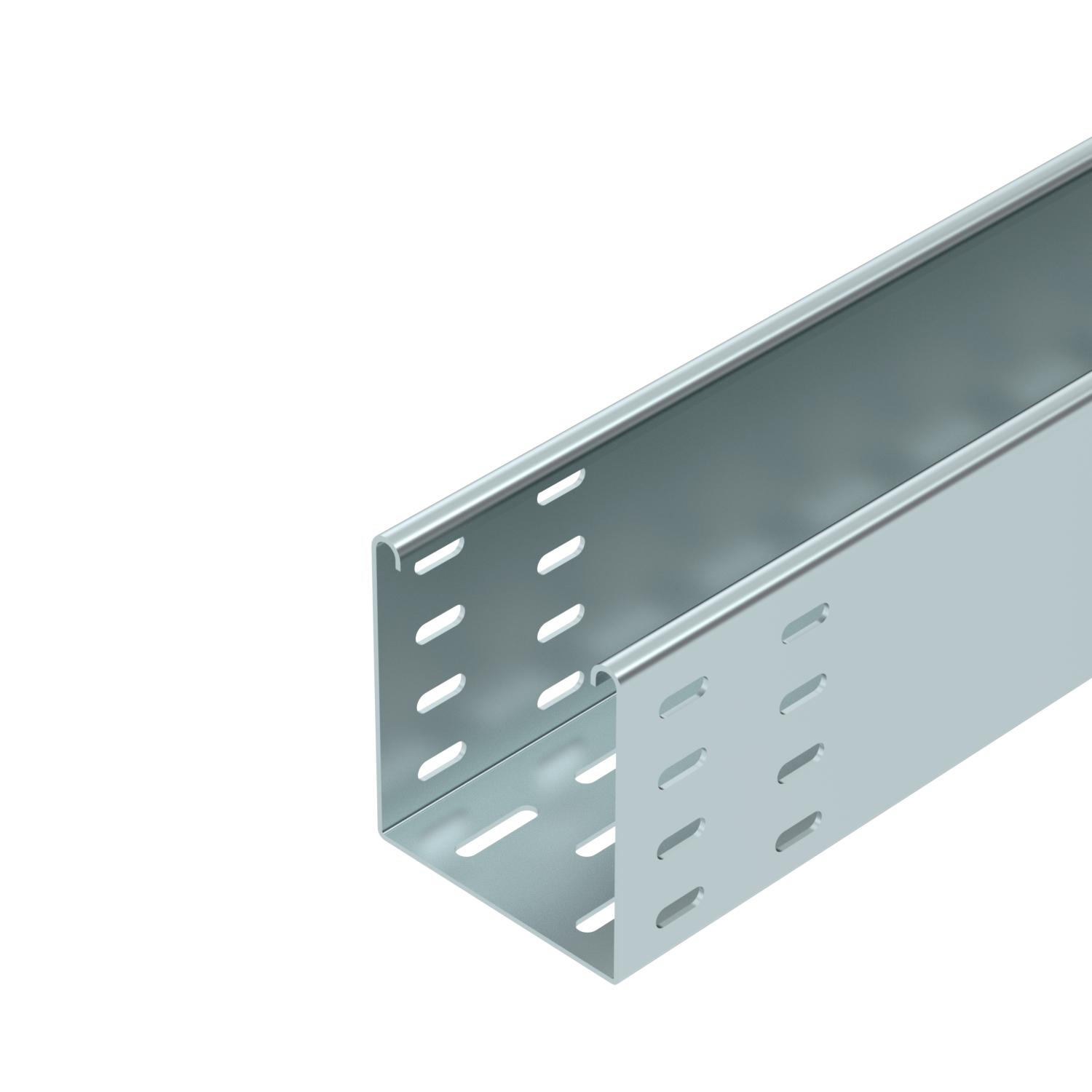

Caminho de cabos em chapa BKRS 110 FS
- ColeçãoInstalações industriais
Descrição
Caminho de cabos para passagens BKRS, para grandes cargas com base perfurada, altura lateral de 110 mm.Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
| Aço inoxidável, decapado | não |
|---|---|
| Com tampa | não |
| Dimensão | 110x100x3000 |
| Espessura das chapas | 0,08 in |
| Espessura das chapas | 2 mm |
| Funktionsgaranti | não |
| Instalação no pavimento | sim |
| Material | Aço |
| Perfuração lateral | não |
| Representação de orifícios NATO | não |
| Secção transversal útil | 9600 mm² |
| Secção transversal útil | 96 cm² |
| Superfície | galvanizado pelo método Sendzimir |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Altura | 110 mm |
| Altura | 4 in |
| Comprimento | 10 ft |
| Comprimento | 3000 mm |
| Largura | 4 in |
| Largura | 100 mm |

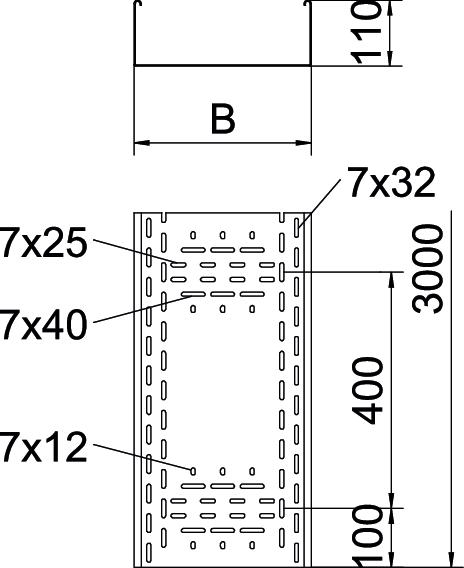

| Medida B | 100 mm |
| Medida H | 110 mm |
| Medida L | 3000 mm |
| Distância de apoio de 1,5m | 5,07 kN/m |
| Distância de apoio de 2,0m | 4,75 kN/m |
| Distância de apoio de 2,5m | 2,73 kN/m |
| Distância de apoio de 3,0m | 2 kN/m |
