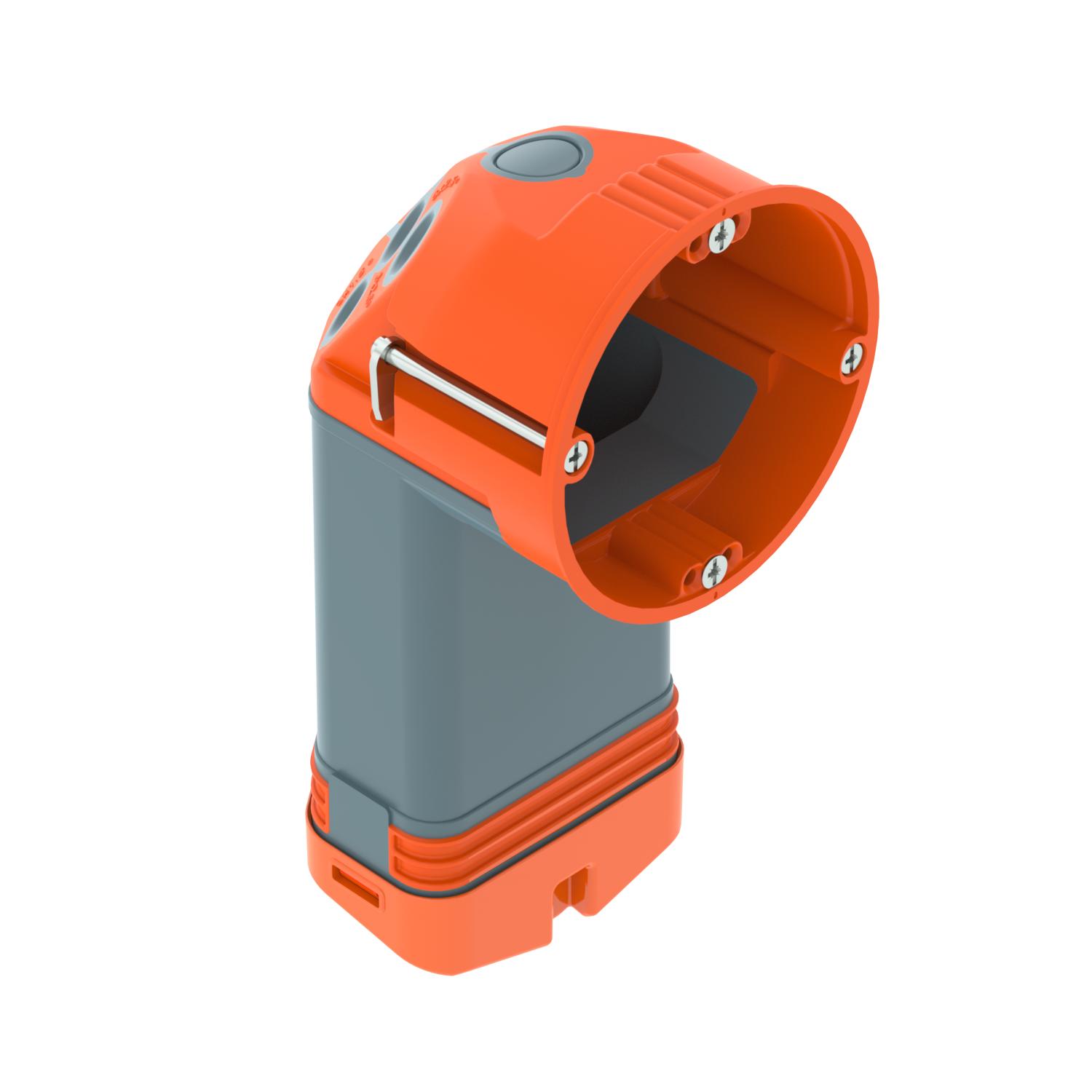

Caixa de eletrónica para paredes ocas HW 74, hermética, com saco em elastómero
- ColeçãoInstalações industriais
Descrição
Caixa de eletrónica para paredes ocas com entradas de membrana e espaço de cablagem adicional, para utilização em paredes ocas com uma profundidade de instalação de pelo menos 75 mm e uma espessura de placa de 5 - 35 mm. • 2 x 3 cúpulas de parafusos• Parafusos de fixação, cabeça combinada• 2 entradas para cabos NYM 3 x 1,5 mm• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²• 2 entradas de tubos combinadas Ø 20 e 25 mm na base inferior do espaço para cablagemTestada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos
| Adequado para espessura máx. da placa | 35 mm |
|---|---|
| Adequado para espessura mín. da placa | 5 mm |
| Apoios | Uniões de ligação |
| Com parafusos | sim |
| Cor | cor de laranja / cinzento |
| Diâmetro | 68 mm |
| Diâmetro do corte | 68 mm |
| Distância entre parafusos da tampa | 61 mm |
| Entradas combinadas Ø 20 / 25 mm | 2 |
| Entradas de cabos 3 x 1,5 mm² | 2 |
| Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Entradas de cabos 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Fixação da tampa | Parafusos |
| Fixação dos aparelhos | Parafusos |
| Forma | Outros |
| Grau de proteção | IP 30 |
| Hermético | sim |
| Livre de halogéneos | sim |
| Material | Polipropileno / Elastómero termoplástico |
| Número de elementos | 1 |
| Número de entradas | 8 |
| para diâmetro de tubo | 20/25 mm |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C |
| Resistente | sim |
| Secção transversal nominal máx. | 2,5 mm² |
| Secção transversal nominal mín. | 1,5 mm² |
| Tensão nominal | 400 V |
| Tipo de versão da caixa | Membrana de inserção |

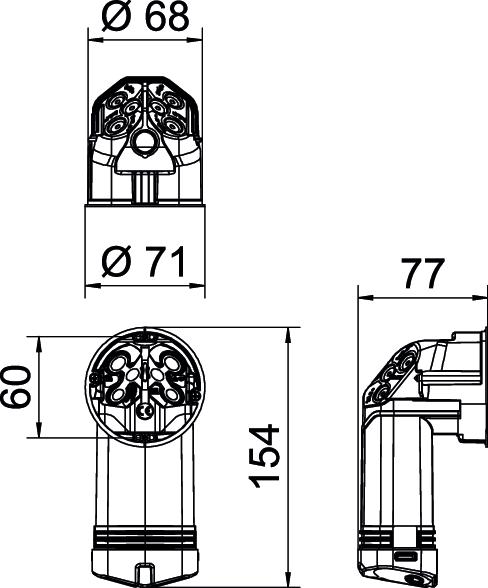

| Altura | 77 mm |
| Comprimento | 154 mm |
| Largura | 71 mm |
