OBO Bettermann

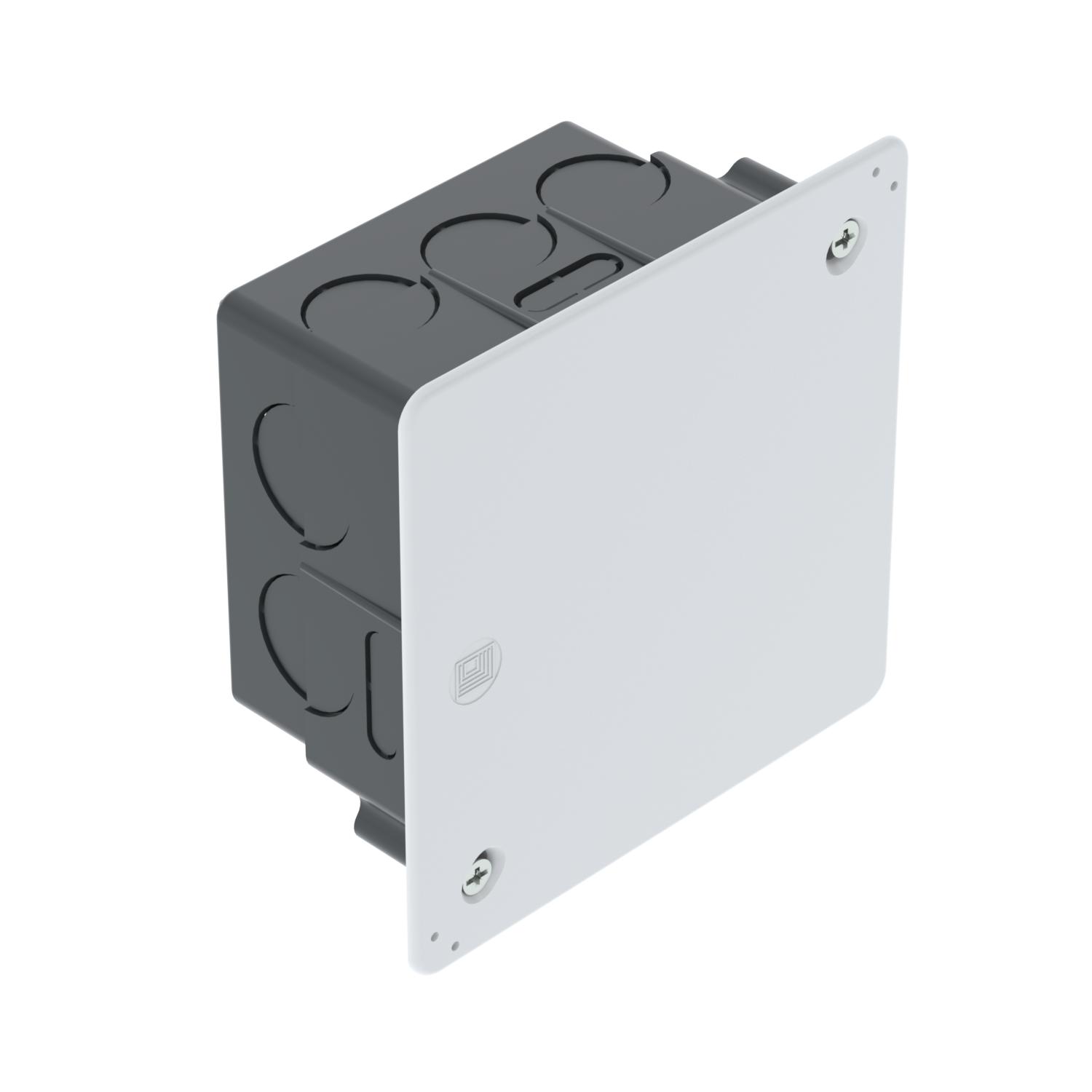

Caixa de derivação de encastrar 80
- ColeçãoInstalações industriais
Descrição
Caixas de derivação de encastrar para bornes, utilização em alvenaria com uma profundidade de instalação de pelo menos 45 mm. Com tampa e parafusos na tampa (15 m). Borda da tampa plana, superfície da tampa áspera. • 6 entradas laterais Ø 19 mm• 4 entradas laterais Ø 21,5 mm• 4 entradas laterais para cabos planos/cabos de fita• 2 entradas Ø 21,5 mm na base• 2 entradas para cabos planos/cabos de fita na base
Dados técnicos
| Altura mín. do pavimento | 47 mm |
|---|---|
| Apoios | sem |
| Com abraçadeira para pregos | não |
| Com blindagem | não |
| Com parafusos | não |
| Cor | Preto |
| Dimensão | 80x80x45 |
| Entrada pela parte de trás | não |
| Entradas | 18 |
| Fixação da tampa | aparafusado |
| Forma | quadrada |
| Funktionsgaranti | sem |
| Grau de proteção | IP20 |
| Hermético | não |
| Livre de halogéneos | não |
| Material | Poliestireno |
| Montagem | sem |
| Número de entradas | 18 |
| para diâmetro de tubo | 16/19 mm |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C |
| Resistente | sim |
| Secção transversal nominal mín. | 4 mm² |
| Selável | não |
| Tampa | não transparente |
| Tensão nominal | 400 V |
| Tipo de entrada_ | Cabos NYM, cabos de dados e tubos corrugados |
| Tipo de versão da caixa | Marcação |
| Altura | 45 mm |
| Comprimento | 80 mm |
| Largura | 80 mm |

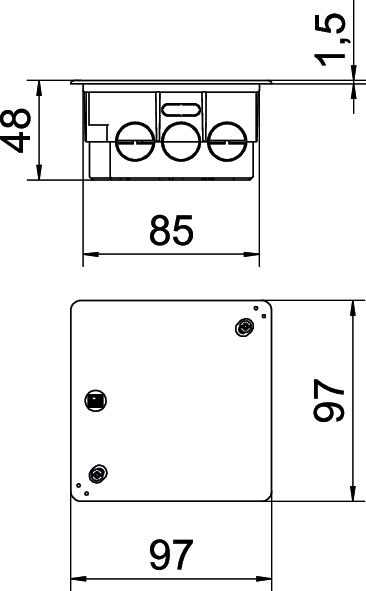

| Medida A | 102 mm |
| Medida B | 97 mm |
| Medida H | 45 mm |
| Medida L | 85 mm |
