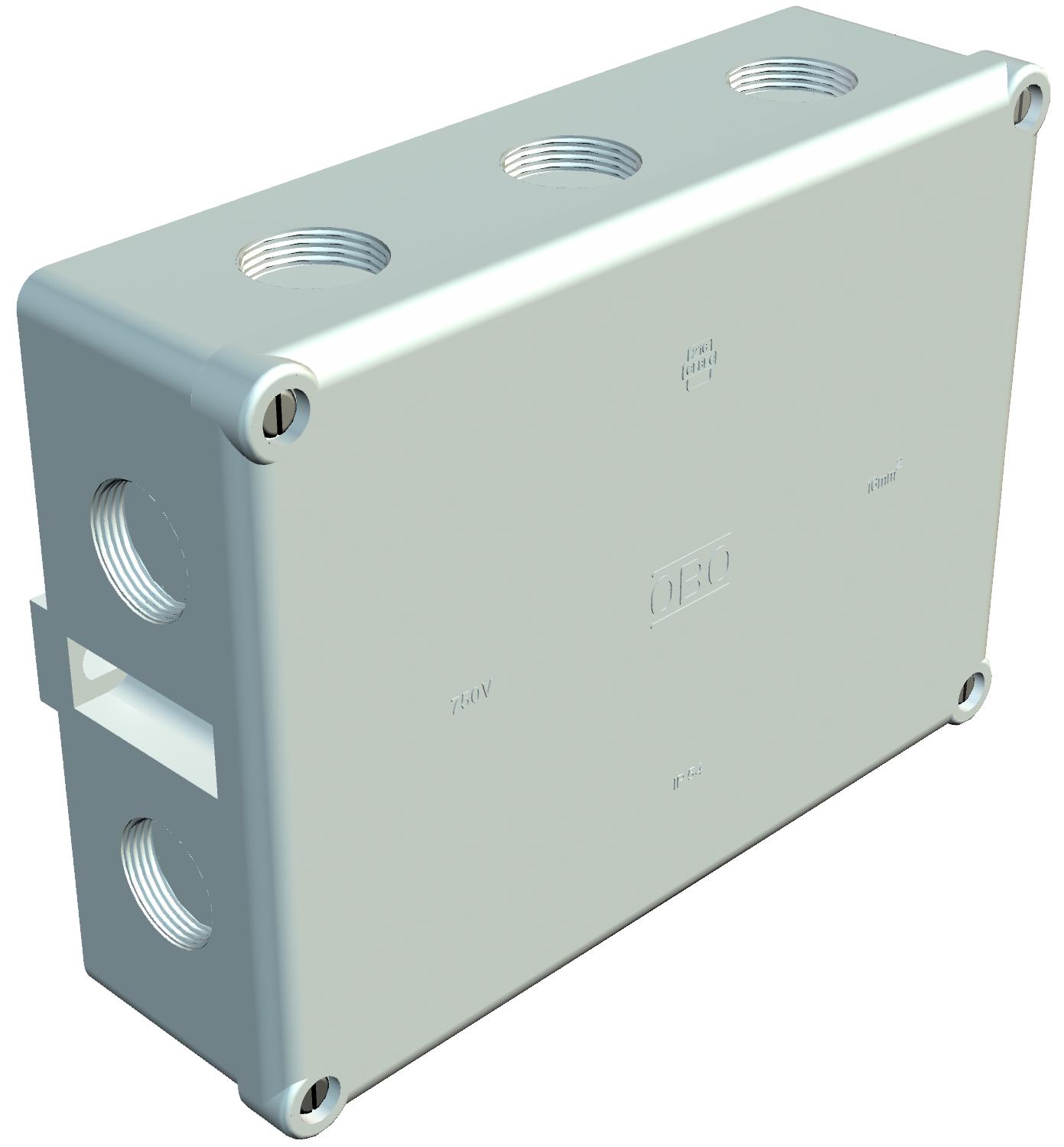

Caixa de derivação B 12 M, com rosca
- ColeçãoInstalações industriais
Descrição
Tipo de protecção IP54, tensão nominal 660 V, secção transversal nominal 16 - mm², 2 aberturas de fixação para parafusos de até 6 mm Ø na parte exterior da caixa. 4 parafusos na tampa, 10 entradas destacáveis com rosca M25 x 1,5..Dimensões internas: 178x126x57 mmB 12/16 M: com régua de bornes de 5 pólos KL 160 em melamina, com bornes de arco para um máximo de 3 condutores de 16 mm² por cada ponto de aperto
Dados técnicos
| Agrupável | não |
|---|---|
| Com blindagem | não |
| Com tampa | sim |
| Cor | cinzento claro; RAL 7035 |

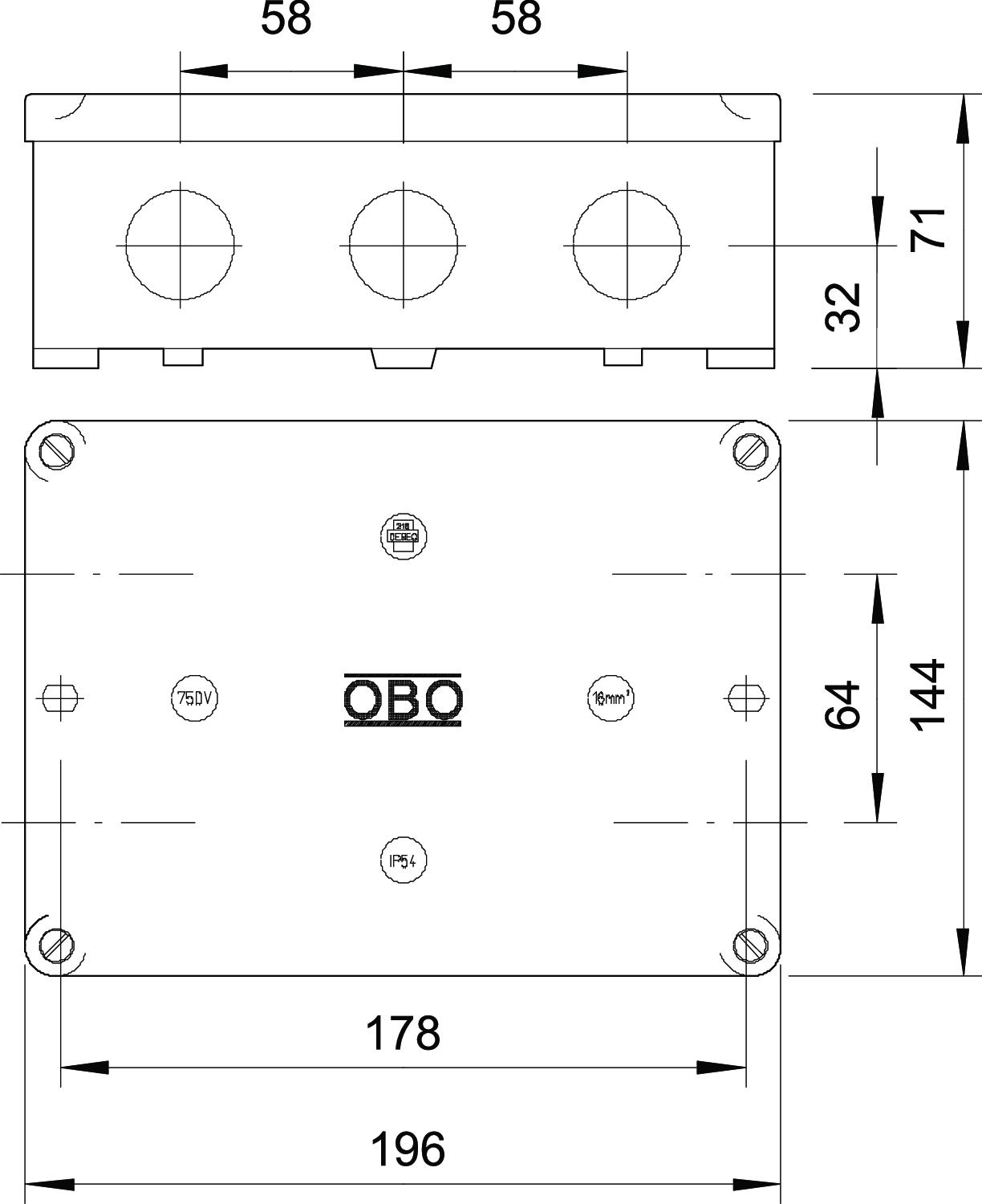

| Dimensão | 178x144x71 |
| Entrada pela parte de trás | não |
| Entradas | 10 entradas destacáveis com rosca M25 x 1,5. |
| Fixação da tampa | aparafusado |
| Forma | retangular |
| Funktionsgaranti | sem |
| Grau de proteção | IP54 |
| Livre de halogéneos | sim |
| Material | Duroplástico, aminoplástico do tipo 131.5 |
| Número de entradas | 10 |
| para diâmetro de tubo | 25 mm |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Para zonas potencialmente explosivas | sem |
| Quantidade de bornes | 5 |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 750 °C |
| Resistente | não |
| Resistente a intempéries | não |
| Secção transversal nominal mín. | 16 mm² |
| Selável | sim |
| Tampa | não transparente |
| Tensão de isolamento do dimensionamento Ui | 660 V |
| Tensões nominais | 660 V |
| Tipo de entrada | Cabo |
| Tipo de entrada_ | Bucim |
| Tipo de versão da caixa | Rosca e marcação |
| Versão verificada quanto a explosões | não |
| Altura | 71 mm |
| Comprimento | 144 mm |
| Dimensões internas | 178x126x57 mm |
| Largura | 196 mm |
