OBO Bettermann

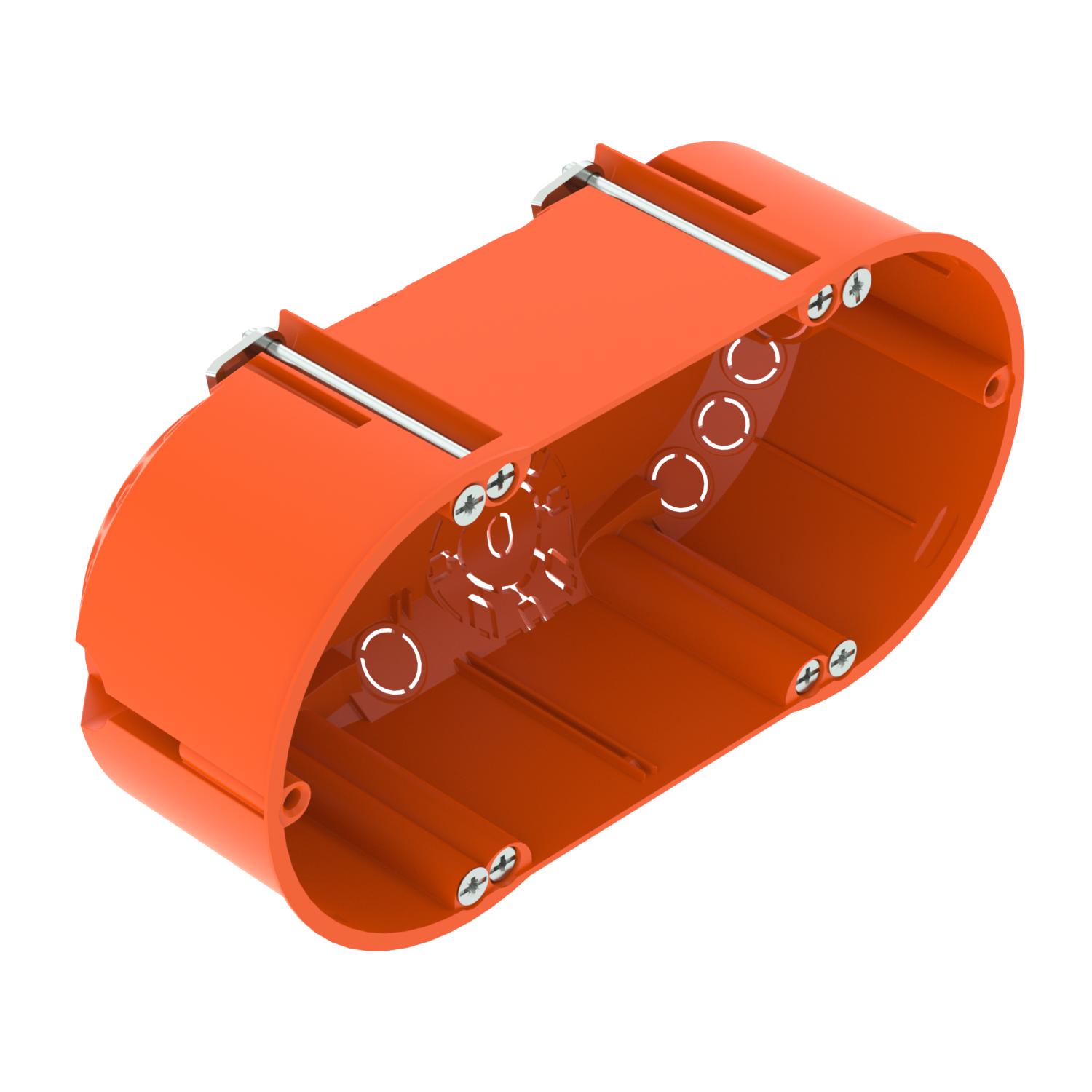

Caixa de aparelhagem para paredes ocas HW 47, dupla
- ColeçãoInstalações industriais
Descrição
Caixa de aparelhagem dupla para utilização em paredes ocas com uma profundidade de instalação de pelo menos 47 mm e uma espessura de placa de 5 - 40 mm. • 6 cúpulas de parafusos• Parafusos de fixação, cabeça combinada• 4 entradas de tubos combinadas até Ø 20 e 25 mm• 4 entradas para cabos NYM 3 x 1,5 mm• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²• Ligação com outras caixas de aparelhagem através das uniões de ligação tipo ZH 11-VTestada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos
| Adequado para espessura máx. da placa | 40 mm |
|---|---|
| Adequado para espessura mín. da placa | 5 mm |
| Apoios | Uniões de ligação |
| Com parafusos | sim |
| Cor | cor de laranja |
| Diâmetro do corte | 68 mm |

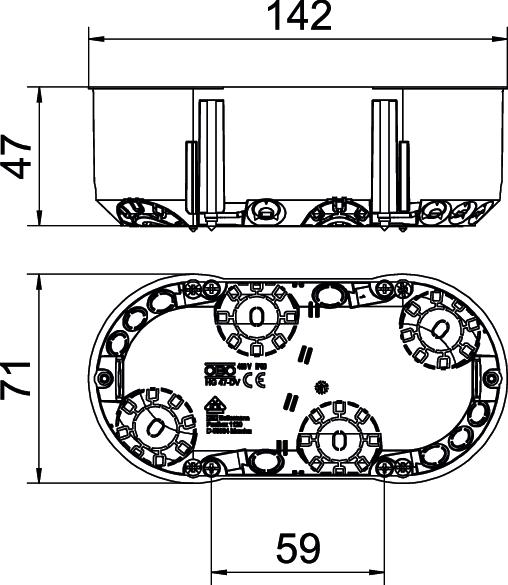

| Dimensão | 142x71 |
| Fixação da tampa | Parafusos |
| Fixação dos aparelhos | Parafusos |
| Forma | oval |
| Grau de proteção | IP 30 |
| Hermético | não |
| Livre de halogéneos | sim |
| Material | Polipropileno |
| Número de elementos | 2 |
| Número de entradas | 12 |
| para diâmetro de tubo | 20/25 mm |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C |
| Resistente | sim |
| Secção transversal nominal máx. | 2,5 mm² |
| Secção transversal nominal mín. | 1,5 mm² |
| Tampa | sem |
| Tensão nominal | 400 V |
| Tipo de entrada_ | Cabos NYM, cabos de dados e tubos |
| Tipo de versão da caixa | Aberturas destacáveis |
| Altura | 47 mm |
| Comprimento | 142 mm |
| Largura | 71 mm |
