OBO Bettermann

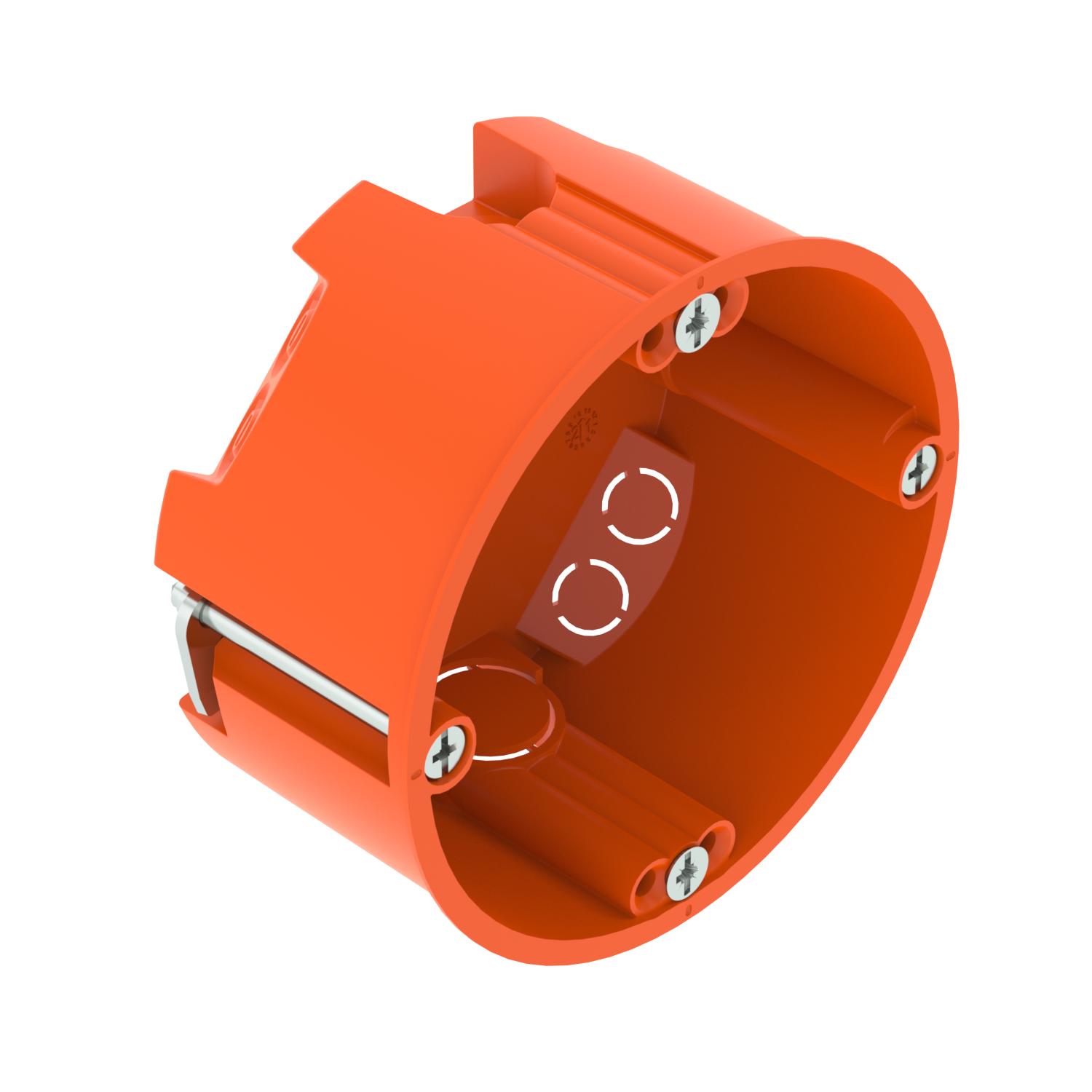

Caixa de aparelhagem para paredes ocas HW 35
- ColeçãoInstalações industriais
Descrição
Caixa de aparelhagempara utilização em paredes ocas com uma profundidade de instalação de pelo menos 35 mm e uma espessura de placa de 5 - 28 mm. • 2 x 3 cúpulas de parafusos• Parafusos de fixação• 4 entradas para cabos NYM 3 x 1,5 mm• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²• Ligação com outras caixas de aparelhagem tipo HG 35 através das uniões tipo ZH 11-VAcessórios de fornecimento: 10 x uniões de ligação tipo ZH 11-VTestada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos
| Adequado para espessura máx. da placa | 28 mm |
|---|---|
| Adequado para espessura mín. da placa | 5 mm |
| Apoios | Uniões de ligação |
| Com parafusos | sim |
| Cor | cor de laranja |
| Diâmetro | 68 mm |
| Diâmetro do corte | 68 mm |

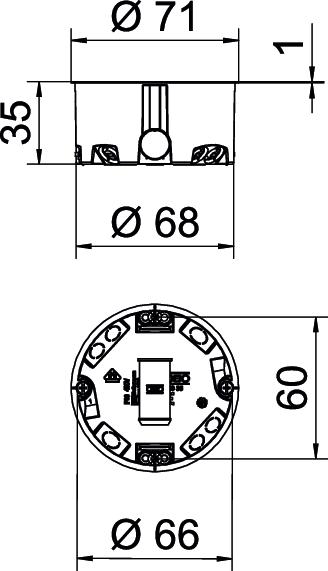

| Dimensão | Ø68mm, H35mm |
| Entradas de cabos 3 x 1,5 mm² | 4 |
| Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Fixação da tampa | Parafusos |
| Fixação dos aparelhos | Parafusos |
| Forma | redondo |
| Grau de proteção | IP 30 |
| Hermético | não |
| Livre de halogéneos | sim |
| Material | Polipropileno |
| Número de elementos | 1 |
| Número de entradas | 6 |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C |
| Resistente | sim |
| Secção transversal nominal máx. | 2,5 mm² |
| Secção transversal nominal mín. | 1,5 mm² |
| Tampa | sem |
| Tensão nominal | 400 V |
| Tipo de entrada_ | Cabos NYM e cabos de dados |
| Tipo de versão da caixa | Aberturas destacáveis |
| Altura | 35 mm |
