Caixa de aparelhagem dupla para paredes ocas
- ColeçãoInstalações industriais
Descrição

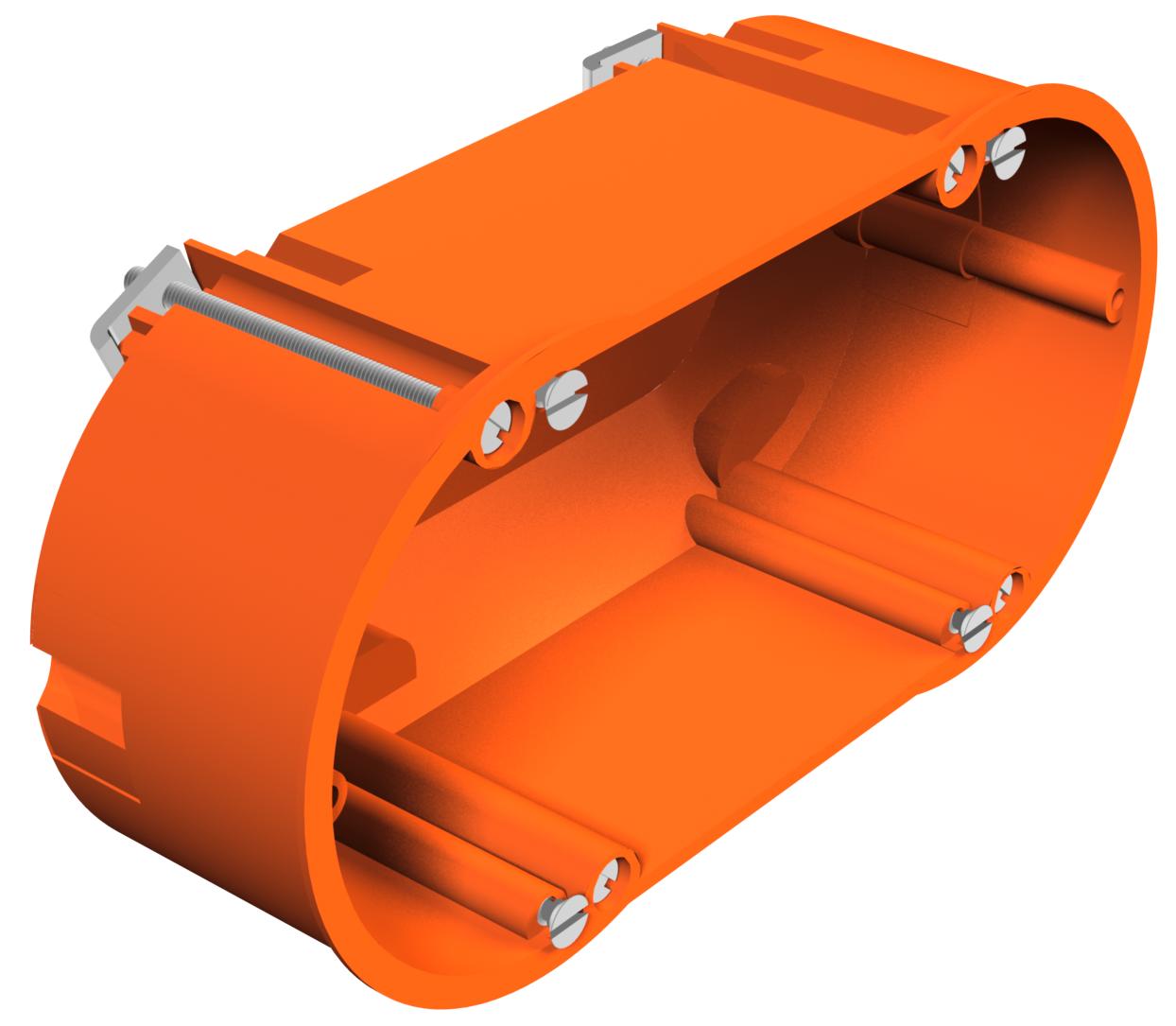

Caixa de aparelhagem dupla, para 2 aparelhos ou 1 aparelho duplo, com 4 parafusos. Dimensões conforme a DIN 49073-1, para espessuras de placa de 7 - 35 mm. Distância normalizada combinada de 71 mm, 14 entradas destacáveis para cabos NYM, cabos de dados e tubos com Ø 20 mm, grau de proteção IP30.De acordo com a IEC 60670-1, IEC 60670-22 e DIN 49073-1.
Dados técnicos
| Adequado para espessura máx. da placa | 35 mm |
|---|---|
| Adequado para espessura mín. da placa | 7 mm |
| Altura mín. do pavimento | 50 mm |
| Apoios | sem |
| Com abraçadeira para pregos | não |
| Com blindagem | não |
| Com parafusos | sim |
| Cor | cor de laranja |
| Diâmetro | 68 mm |
| Diâmetro do corte | 68 mm |

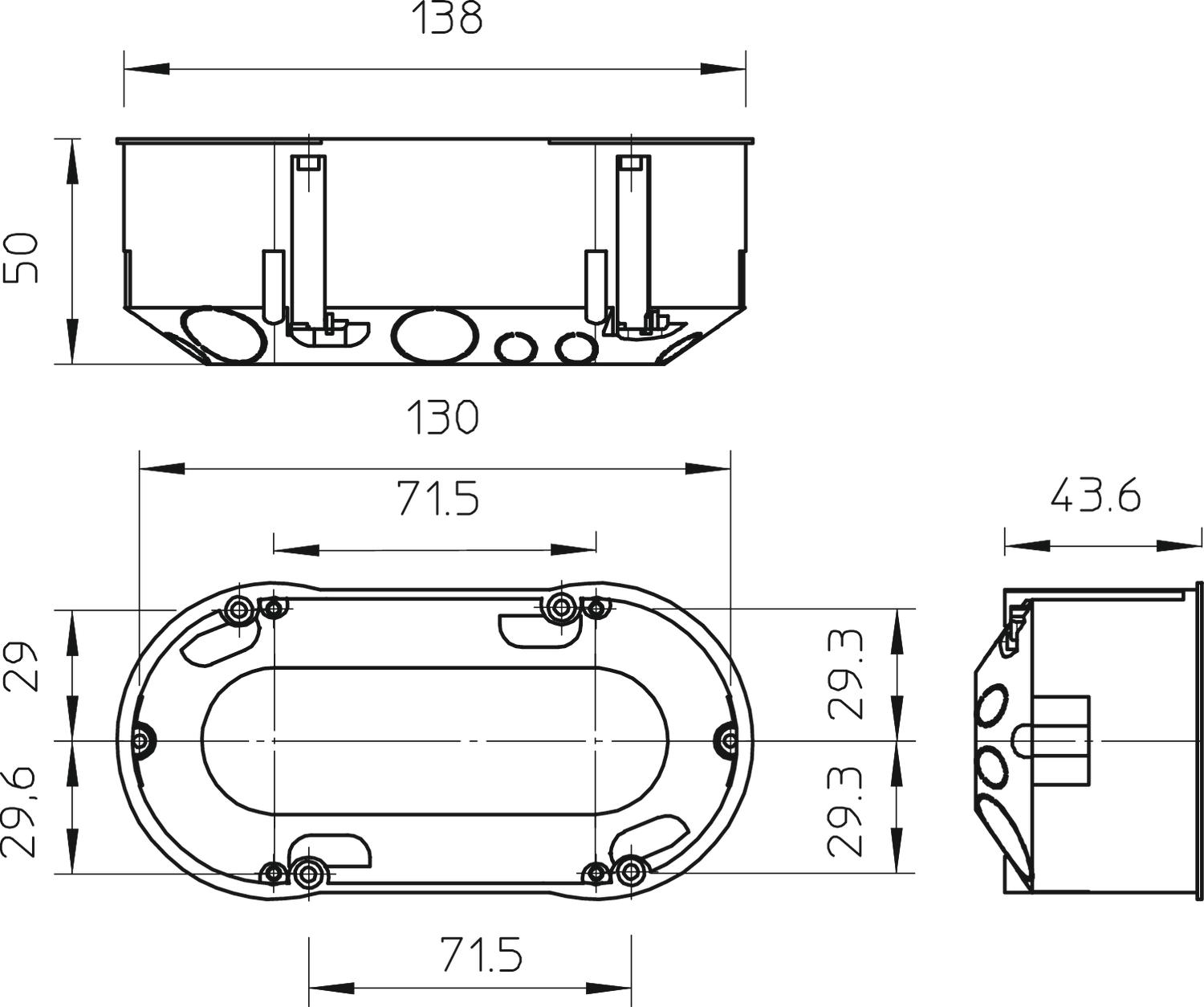

| Dimensão | 138x68x50 |
| Distância entre parafusos do aparelho | 60 mm |
| Entrada pela parte de trás | sim |
| Entradas | 14 |
| Entradas de tubos Ø 20 mm | 1 |
| Fixação da tampa | não aplicável |
| Fixação dos aparelhos | Parafusos |
| Forma | oval |
| Funktionsgaranti | sem |
| Grau de proteção | IP 30 |
| Hermético | não |
| Livre de halogéneos | sim |
| Material | Polipropileno |
| Máx. Corte transversal do condutor | 2,5 mm² |
| Montagem | sem |
| Número de elementos | 2 |
| Número de entradas | 14 |
| para diâmetro de tubo | 20 mm |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C |
| Resistente | não |
| Secção transversal nominal máx. | 2,5 mm² |
| Secção transversal nominal mín. | 1,5 mm² |
| Selável | não |
| Tampa | sem |
| Tensão nominal | 400 V |
| Tipo de entrada_ | Entradas destacáveis para cabos NYM, cabos de dados e tubos Ø 20 mm |
| Tipo de versão da caixa | Marcação |
| Altura | 50 mm |
| Comprimento | 138 mm |
| Largura | 68 mm |
