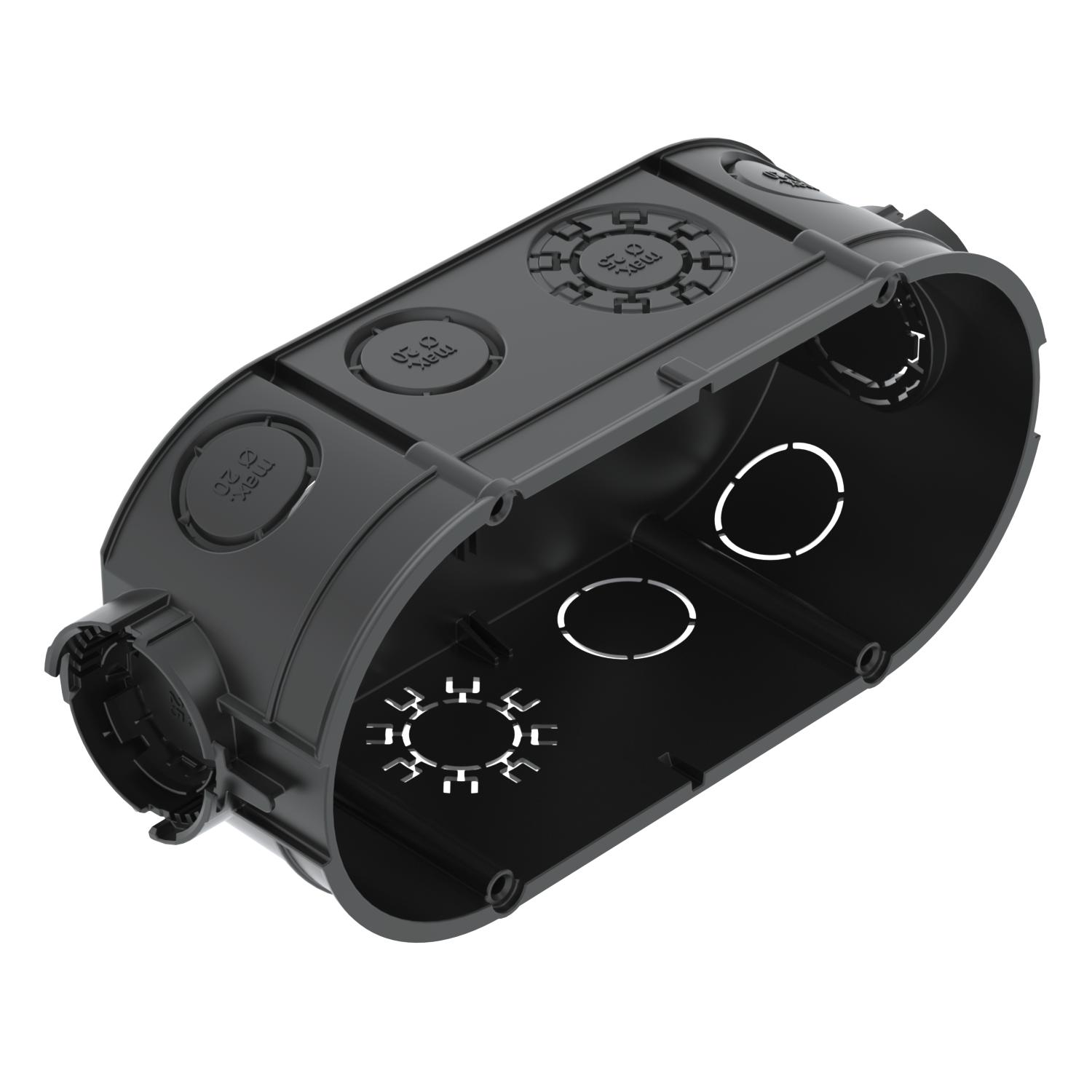

Caixa de aparelhagem de encastrar UP 46, versão dupla
- ColeçãoInstalações industriais
Descrição
Caixa de aparelhagem de encastrar dupla para utilização em alvenaria com uma profundidade de instalação de pelo menos 46 mm. • Uniões de ligação acopláveis em ambos os lados com fecho de baioneta• 4 entradas de tubos combinadas Ø 20 e 25 mm• 6 entradas até Ø 20 mm• 2 entradas até Ø 20 mm na baseTestada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos
| Com parafusos | não |
|---|---|
| Cor | preto negro / azul acinzentado |

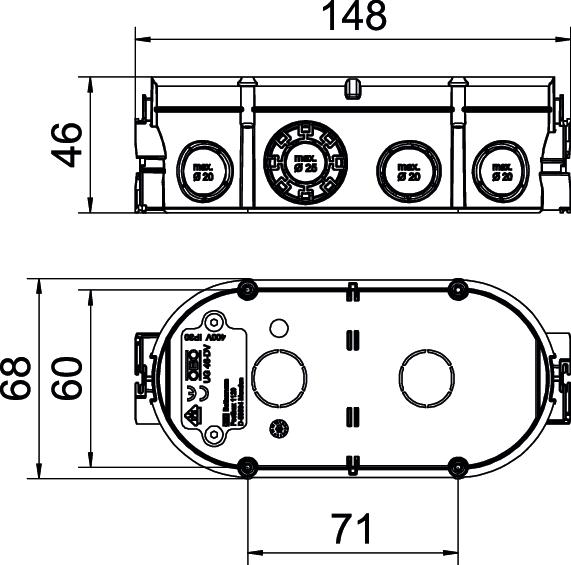

| Dimensão | 2x Ø60xH46mm |
| Entrada pela parte de trás | sim |
| Entradas combinadas Ø 20 / 25 mm | 4 |
| Entradas de tubos Ø 20 mm | 8 |
| Fixação da tampa | Parafusos |
| Fixação dos aparelhos | Parafusos ou garras de expansão |
| Forma | oval |
| Grau de proteção | IP 30 |
| Hermético | não |
| Livre de halogéneos | sim |
| Material | Polipropileno |
| Número de entradas | 12 |
| para diâmetro de tubo | 20/25 mm |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C |
| Resistente | sim |
| Secção transversal nominal máx. | 2,5 mm² |
| Secção transversal nominal mín. | 1,5 mm² |
| Tampa | sem |
| Tensão nominal | 400 V |
| Tipo de entrada_ | Cabos NYM, cabos de dados e tubos corrugados |
| Tipo de versão da caixa | Aberturas destacáveis |
| Altura | 46 mm |
| Comprimento | 148 mm |
| Largura | 68 mm |
