OBO Bettermann

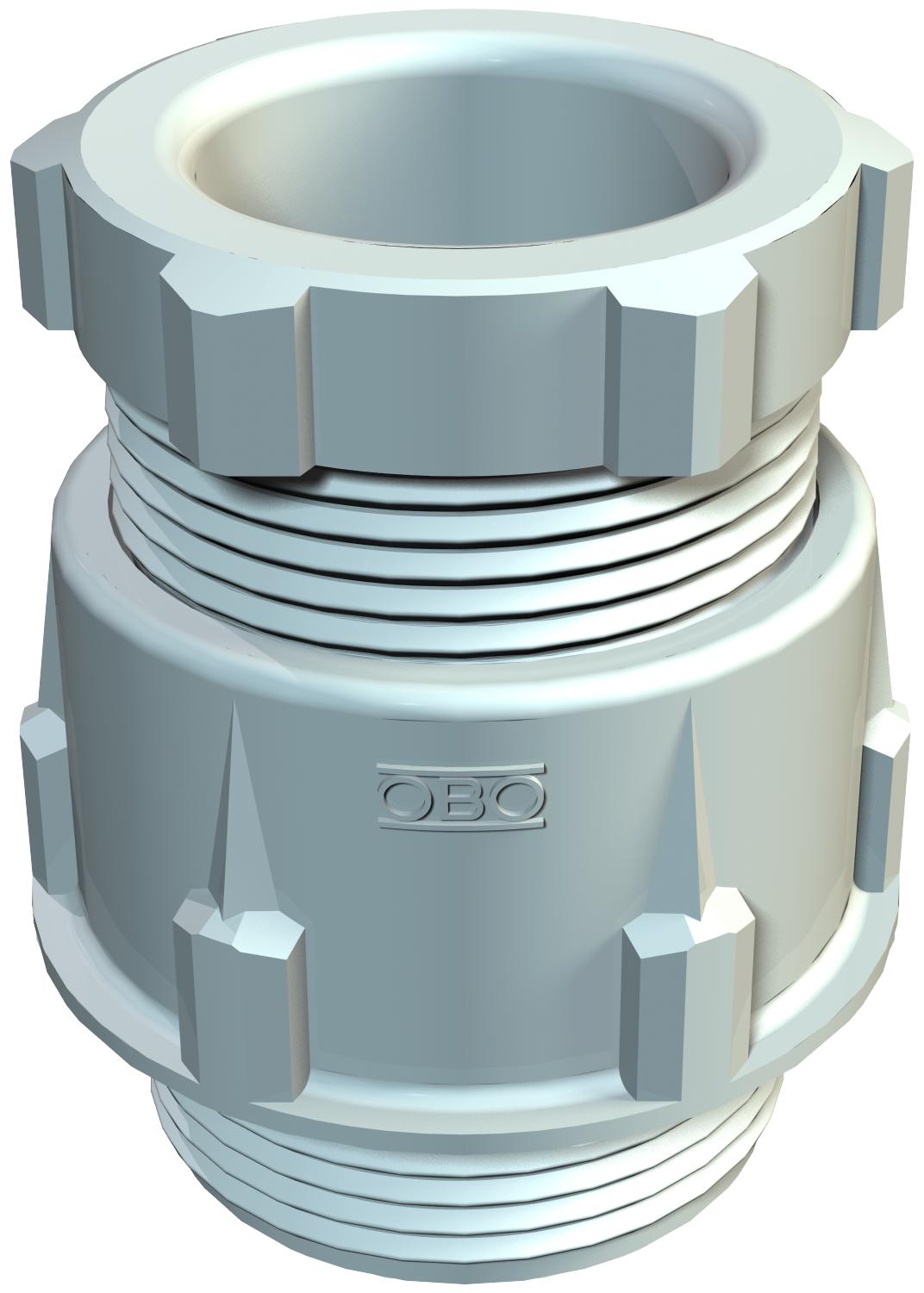

Bucim cónico, rosca PG, cinzento claro
- ColeçãoInstalações industriais
Descrição
Bucim standard, modelo A conforme DIN 46320 com anel de vedação simples NR/SBR. Rosca PG conforme a DIN 40430.Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!Antichoque
Dados técnicos
| Área de vedação D mín. | 3,5 mm |
|---|---|
| Bucim separável | não |
| Capacidade de vedação D máx. | 6,5 mm |
| Com porca | não |
| Comprimento da rosca | 8 mm |
| Cor | cinzento claro; RAL 7035 |
| Dimensão | PG7 |
| Grau de proteção | IP65 |
| Largura da chave 1 | 15 mm |
| Largura da chave 2 | 13 mm |
| Livre de halogéneos | sim |
| Material | Poliestireno |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Para zonas potencialmente explosivas | sem |
| Passa cabos múltiplo | não |
| Possibilidade de alívio de tensão | não |
| Potegido contra explosões | não |
| Proteção contra flexão | não |
| Reforçado a fibra de vidro | não |
| Resistente | não |
| Rosca | Pg 7 |
| Tamanho nominal da rosca | 7 |
| Tipo de rosca | PG |
| Tipo de vedação | Anel de vedação |
| Versão | reta |
| Altura | 30 mm |
| Comprimento | 16,5 mm |

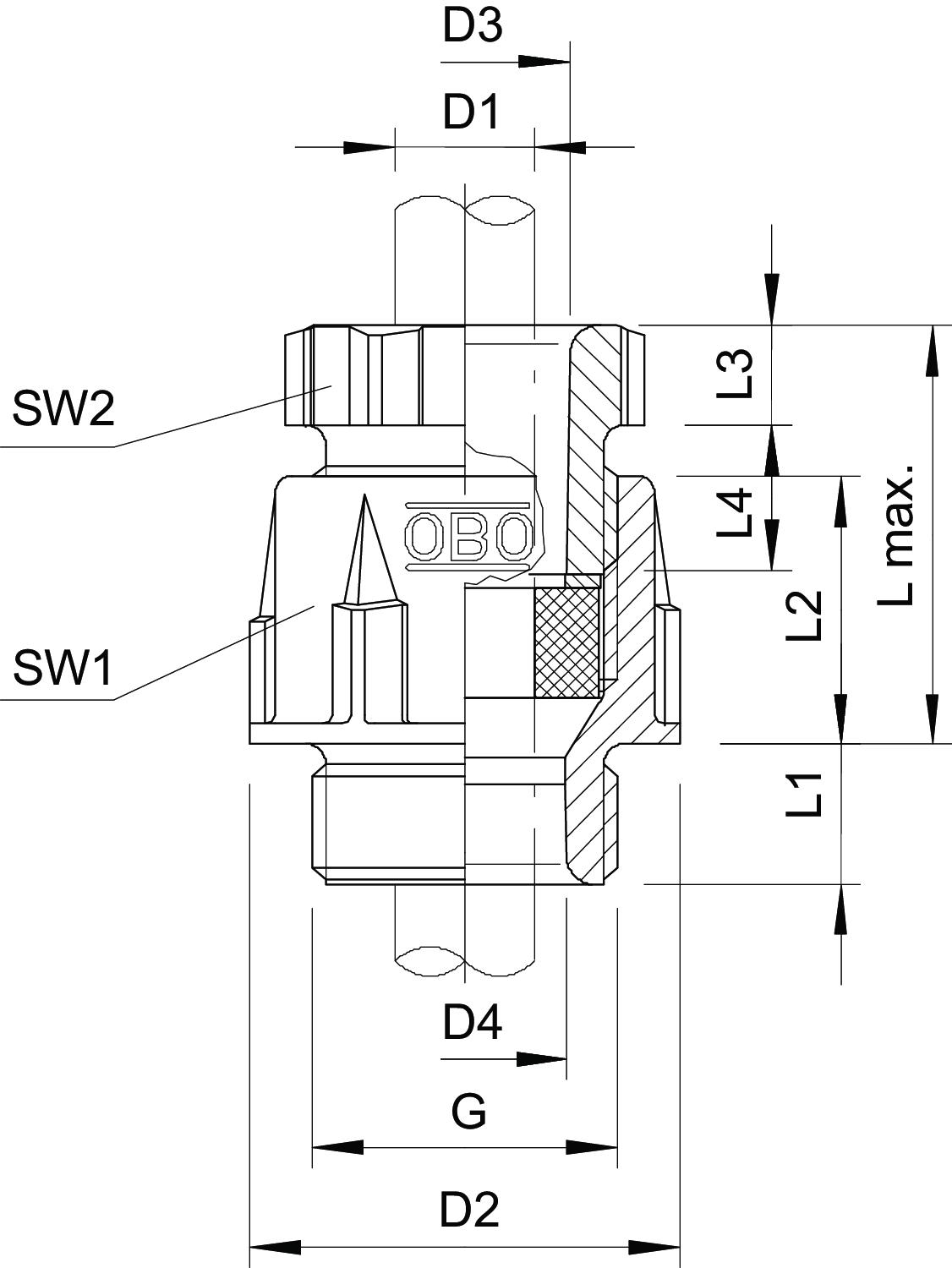

| Dimension D4 | 7,5 mm |
| Largura | 16,5 mm |
| Medida D1 | 6 mm |
| Medida D2 | 16,5 mm |
| Medida D3 | 8 mm |
| Medida G | Pg7 mm |
| Medida L máx. | 23 mm |
| Medida L1 | 7,75 mm |
| Medida L2 | 13 mm |
| Medida L3 | 5 mm |
| Medida L4 | 8,5 mm |
