OBO Bettermann

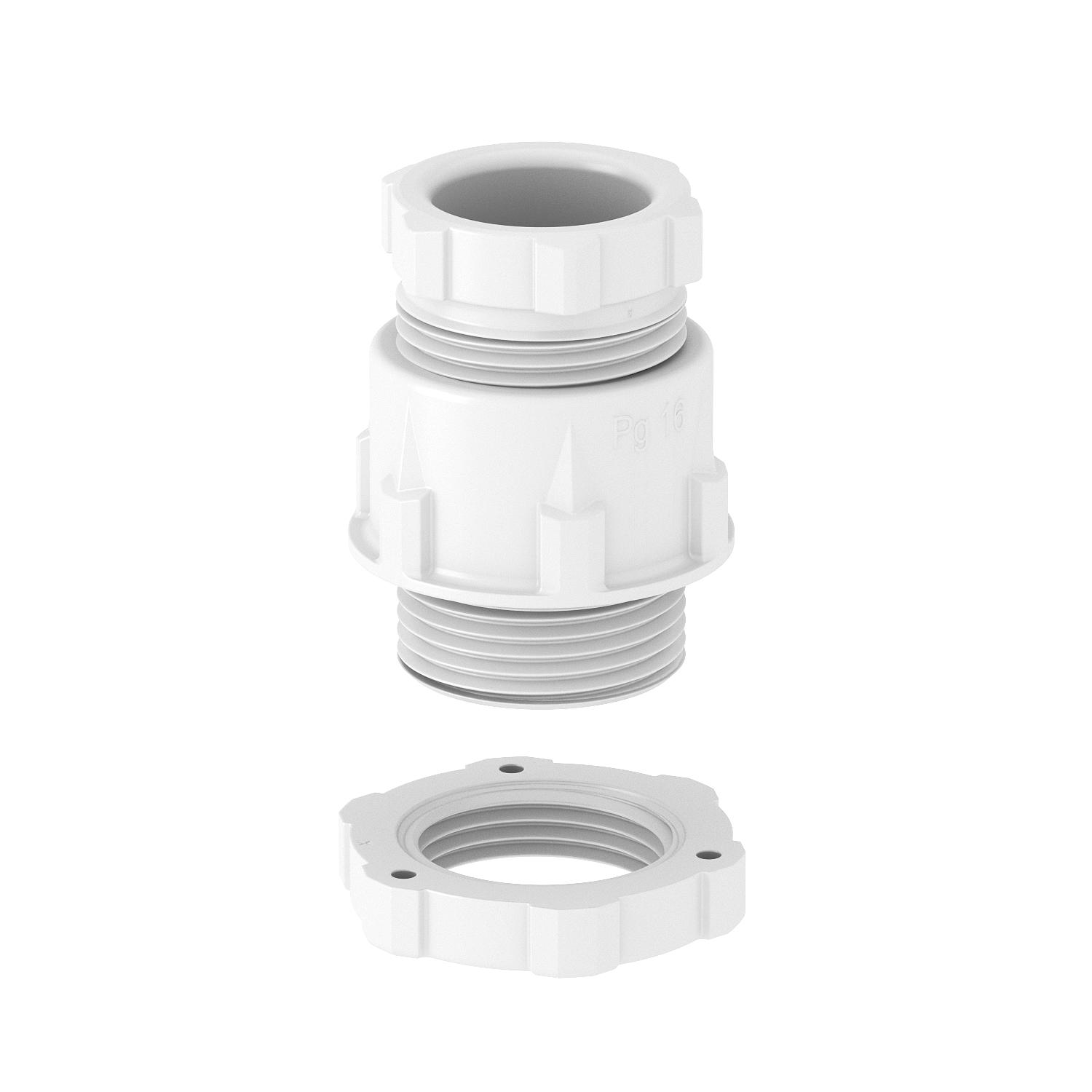

Bucim cónico, rosca PG, cinzento claro
- ColeçãoInstalações industriais
Descrição
Bucins standard, formato A de acordo com a DIN 46320 com anel de vedação simples NR/SBR, com rosca PG conforme a DIN 40430Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!Antichoque
Dados técnicos
| Área de vedação D mín. | 4,5 mm |
|---|---|
| Bucim separável | não |
| Capacidade de vedação D máx. | 7 mm |
| Com porca | não |
| Cor | cinzento claro; RAL 7035 |
| Dimensão | PG9 |
| Gama de temperaturas de aplicação máx. | 65 °C |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Grau de proteção | IP65 |
| Largura da chave 1 | 19 mm |
| Largura da chave 2 | 16 mm |
| Largura da chave 3 | 22 mm |
| Livre de halogéneos | sim |
| Material | Poliestireno |
| Medida E1 (mm) | 21,5 mm |
| Medida E2 | 10,2 mm |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Para zonas potencialmente explosivas | sem |
| Passa cabos múltiplo | não |
| Possibilidade de alívio de tensão | não |
| Potegido contra explosões | não |
| Proteção contra flexão | não |
| Reforçado a fibra de vidro | não |
| Resistente | não |
| Rosca | Pg 9 |
| Tamanho nominal da rosca | 9 |
| Tipo de rosca | PG |
| Tipo de vedação | Anel de vedação |
| Versão | reta |

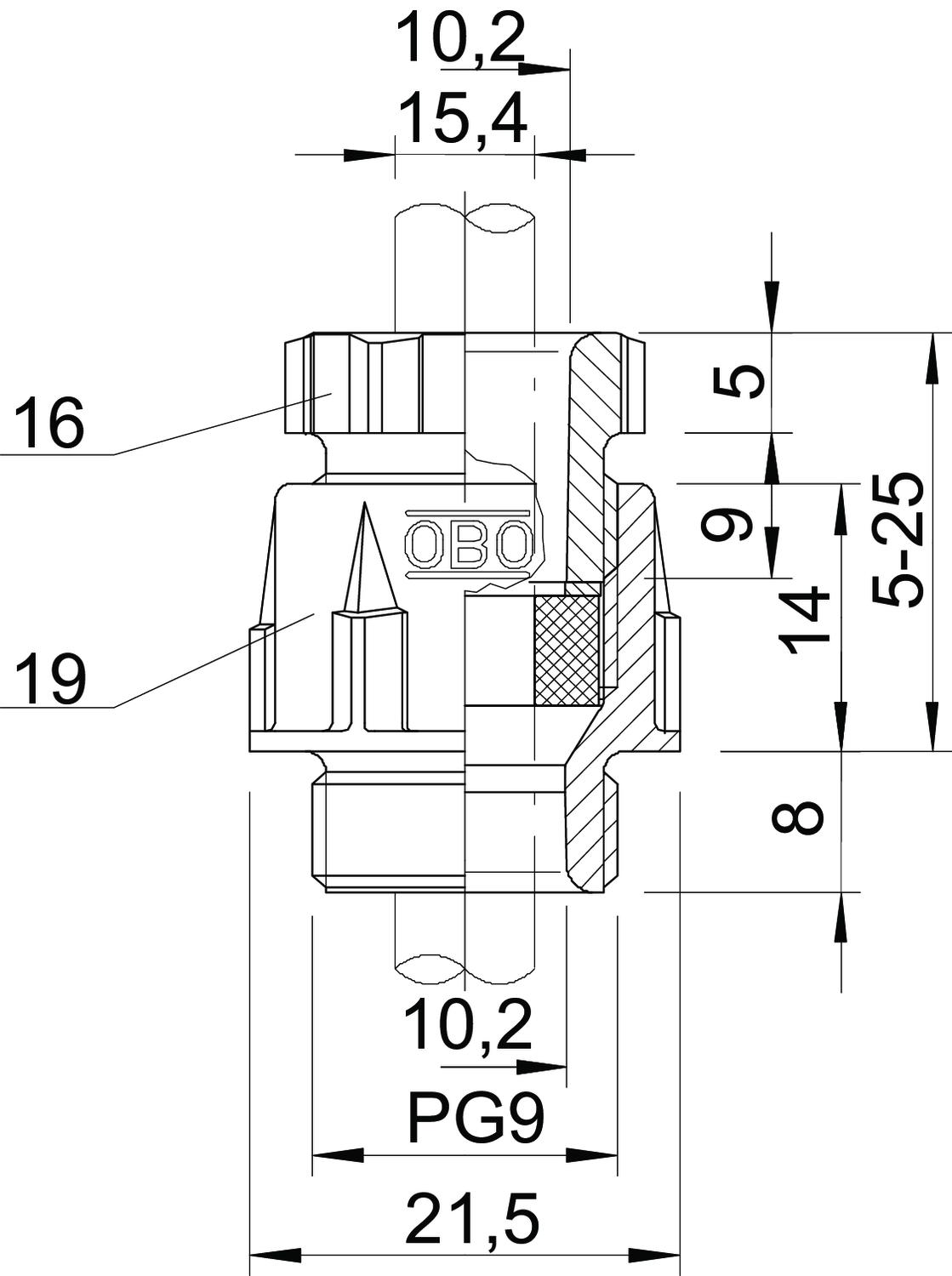

| Dimension D4 | 10,2 mm |
| Medida D2 | 21,5 mm |
| Medida D3 | 10,2 mm |
| Medida E3 | 24 mm |
| Medida L máx. | 25 mm |
| Medida L mín. | 5 mm |
| Medida L1 | 8 mm |
| Medida L2 | 14 mm |
| Medida L3 | 5 mm |
| Medida L4 | 9 mm |
