OBO Bettermann

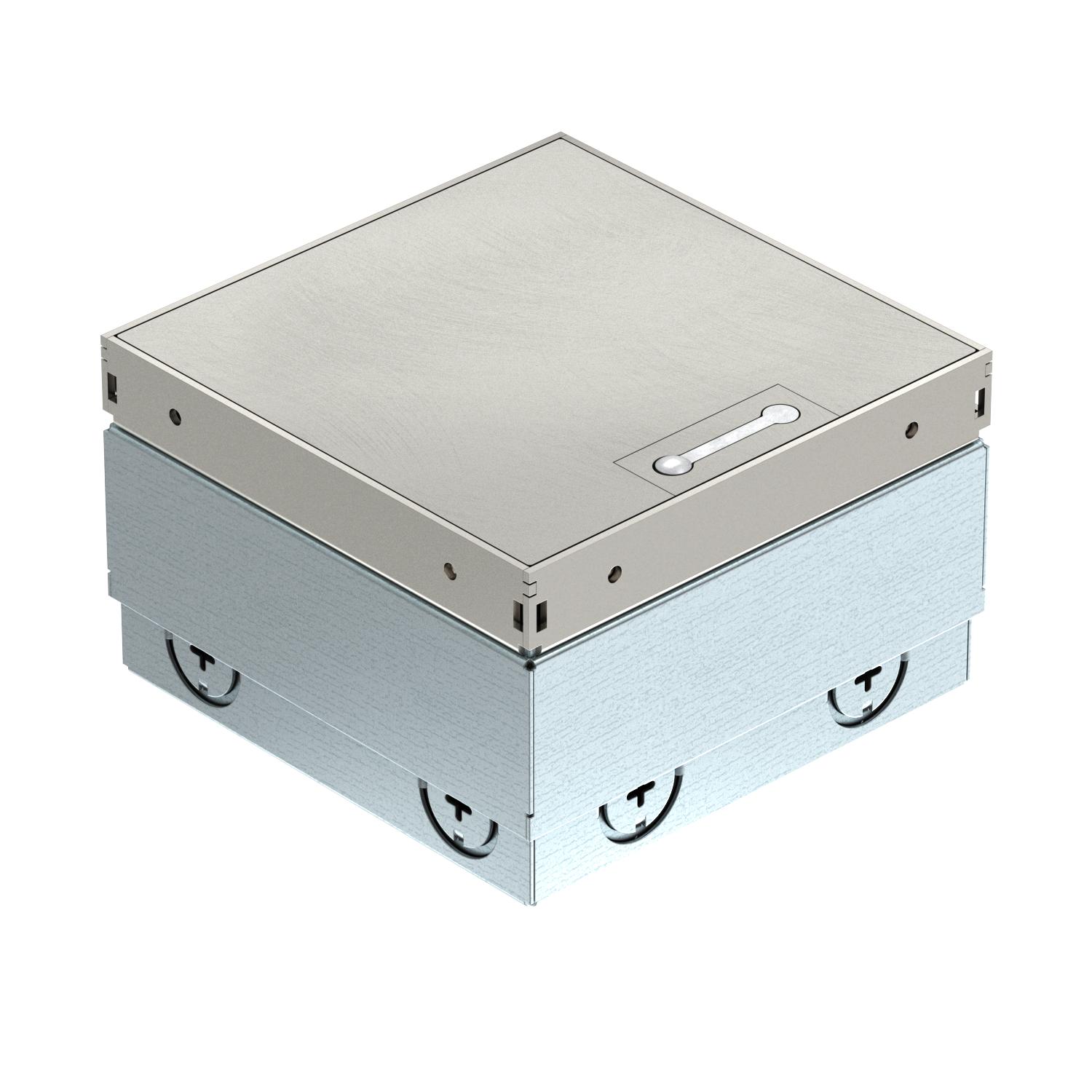

Bodensteckdose UDHOME2, mit Bürstenauslass, ohne Bodenbelagsaussparung, unbestückt, Edelstahl
- ColeçãoInstalações em edifícios
Descrição
Quadratische Bodensteckdose für den Einsatz in trocken gepflegten Hohlböden und Estrichböden im Innenbereich. Einbaugehäuse mit vorgeprägten Einführungsöffnungen für Rohre (M20/M25). Oberteil durch 4 Nivellierstützen auf Oberkante Bodenbelag einstellbar. Die Mindesteinbautiefe beträgt 100 mm, der Nivellierbereich + 35 mm. Im Bodenbelag sichtbarer Rahmen und Deckel aus Edelstahl. Deckel mit Dekorplatte und Bürstenauslass zur Leitungsführung. Die Belastungsfähigkeit von 15 kN ist nur im nicht genutzten Zustand gewährleistet. Leergehäuse für bis zu 2 Modul 45®-Einbaugeräte in dem Montageträger und 2 Datenbuchsen im optionalen Datentechnikträger.
Dados técnicos
| Altura do pavimento mín. | 100 mm |
|---|---|
| Altura máx. do pavimento | 135 mm |
| Altura máx. do soalho | 135 mm |
| Altura mín. do pavimento | 100 mm |
| Amplitude de nivelamento máx. | 135 mm |
| Amplitude de nivelamento mín. | 100 mm |
| Apropriado para calha de chão fechada no pavimento | não |
| Apropriado para calha de instalação no pavimento | não |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Apropriado para tratamento a húmido | não |
| Área de aplicação, em não utilização | 6.101.1 tratamento do chão a seco |
| Área de aplicação, em utilização | 6.101.1 tratamento do chão a seco |
| Carga vertical, grande área | até 15.000 N |
| Carga vertical, pequena área | até 3.000 N |
| Com espaço para revestimento do pavimento | não |
| Comprimento de instalação | 144 mm |
| Comprimento exterior | 140 mm |

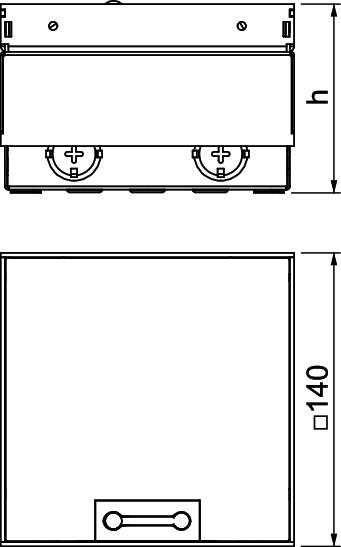

| Dimensão | 140x140x110 |
| Estrutura de proteção do pavimento | não |
| Grau de proteção (IP), em não utilização | IP40 |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção código IK | IK10 |
| Largura de instalação | 144 mm |
| Largura exterior | 140 mm |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Modelo de tampa | Placa decorativa |
| Modelo para cargas pesadas | não |
| Montagem | Caixa vazia |
| Número dos aparelhos a instalar | 2 |
| Permissões | VDE |
| Possibilidade de montagem de vedante | não |
| Profundidade de instalação | 100 mm |
| Superfície | brilhante, pós-tratamento |
| Suporte para instalação de suportes de aparelhos. | não |
| Tamanho nominal para unidades de montagem de aparelhos | 2 |
| Tratamento do pavimento | seco |
| Versão | quadrada |
| Versão da saída de cabos | Barra de escova |
| Altura | 100 mm |
| Comprimento | 140 mm |
| Largura | 140 mm |
| Medida h | 100 mm |
