OBO Bettermann

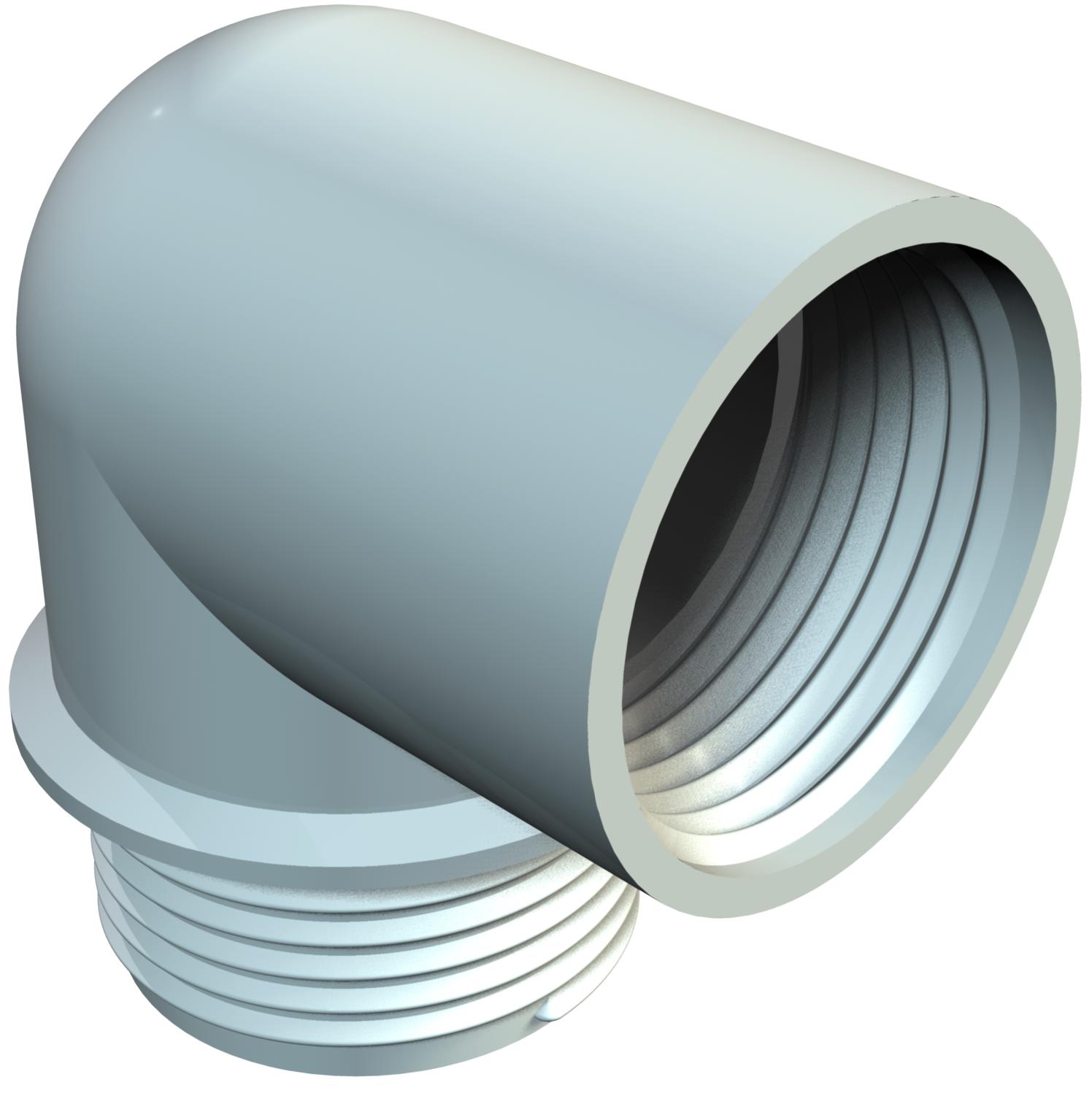

Ângulo de apoio 90°, rosca PG
- ColeçãoInstalações industriais
Descrição
Ângulo de apoio com rosca PG interna e externa conforme a DIN 40430.O ângulo de apoio pode ser um bucim curvo se completado com 2 anéis de pressão 107/D em aço, um anel de vedação 107/A ou 107/B e um parafuso de pressão 107/E.
Dados técnicos
| Cor | cinzento claro |
|---|---|
| Dimensão | PG13,5 |
| Gama de temperaturas de aplicação máx. | 65 °C |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Material | Poliamida |
| Medida de rosca PG Exterior | 13,5 |
| Medida de rosca PG Interior | 13,5 |
| Modelo | com rosca |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C |
| Rosca | Pg 13,5 |

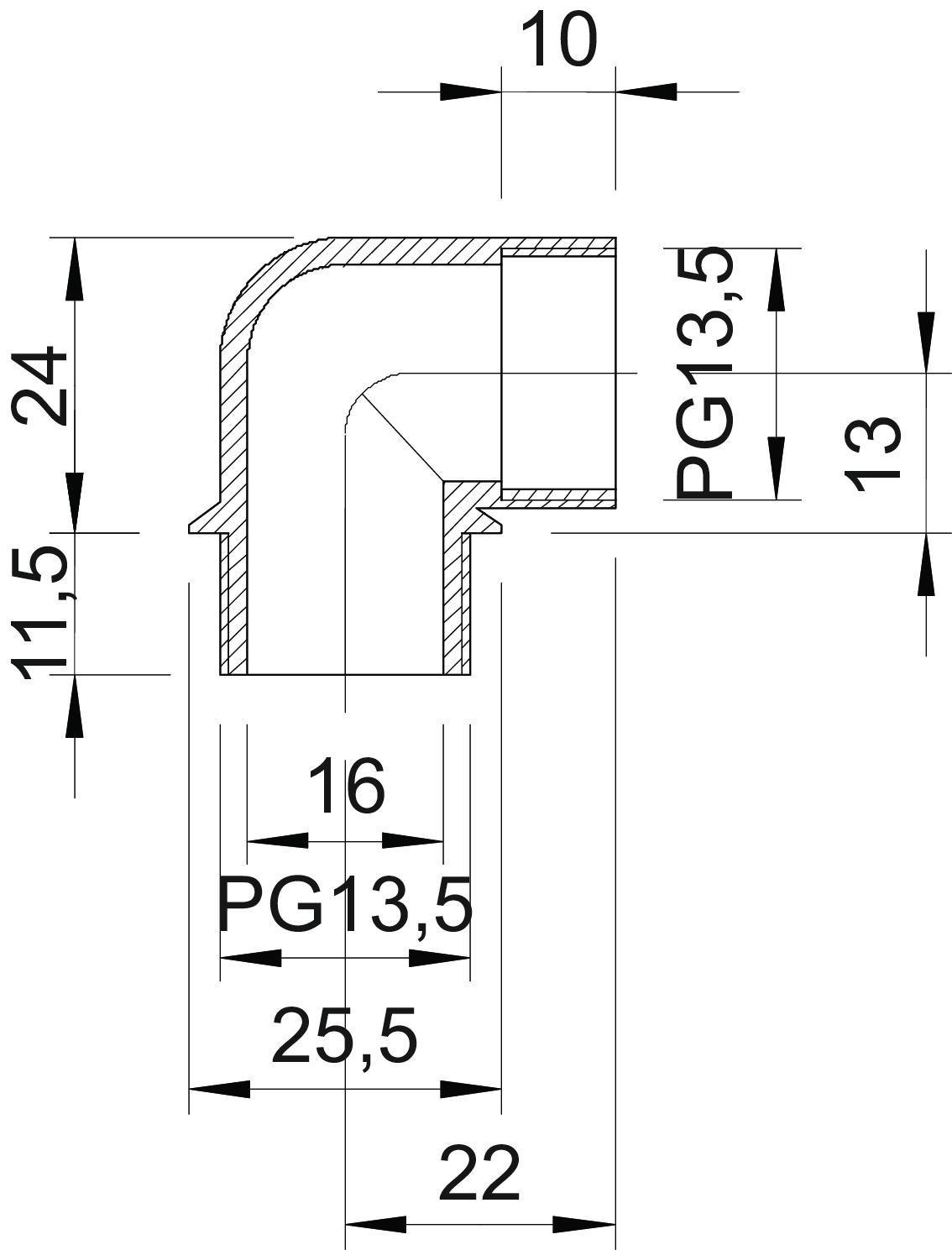

| Medida A | 22 mm |
| Medida B | 13 mm |
| Medida D1 | 25,5 mm |
| Medida D2 | 16 mm |
| Medida L1 | 11,5 mm |
| Medida L2 | 10 mm |
| Medida L3 | 24 mm |
