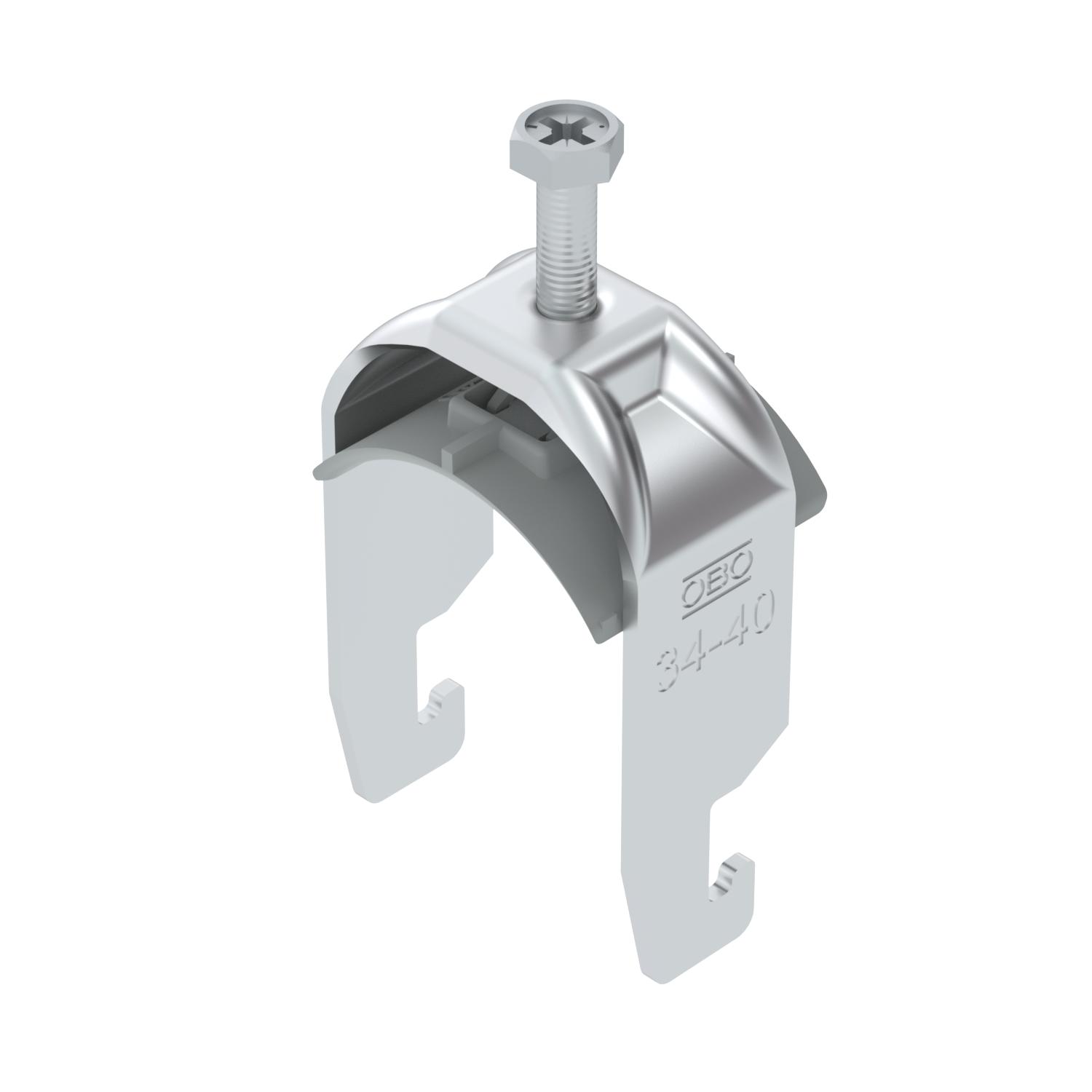

Abraçadeira BBS tipo U simples, placa de pressão em plástico, Al
- ColeçãoInstalações industriais
Descrição
Abraçadeira BBS tipo U, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
Dados técnicos
| Com contraplaca | não |
|---|---|
| Com placa de plástico | sim |
| Comprimento exterior | 34 mm |
| Dimensão | 34-40mm |
| Espessura das chapas | 2 mm |
| Intervalo de aperto D máx. | 40 mm |
| Intervalo de aperto D mín. | 34 mm |
| Largura de rasgo | 10 mm |
| Livre de halogéneos | sim |
| Material | Alumínio |
| Material adicional | Alumínio |
| Material da cuba | Plástico |
| Máx. Binário de aperto | 2 Nm |
| Número de cabos/tubos | 1 |
| para diâmetro de tubo máx. | 40 mm |
| para diâmetro de tubo mín. | 34 mm |
| para perfil com rasgo (com intervalo) máx. | 22 mm |
| para perfil com rasgo (com intervalo) mín. | 18 mm |
| Qualidade do material da cuba | Polipropileno |
| Rosca | M6 |
| Superfície adicional | sem tratamento |
| Tipo de montagem | Perfil |
| Altura | 70 mm |
| Comprimento | 22,5 mm |
| Largura | 45 mm |

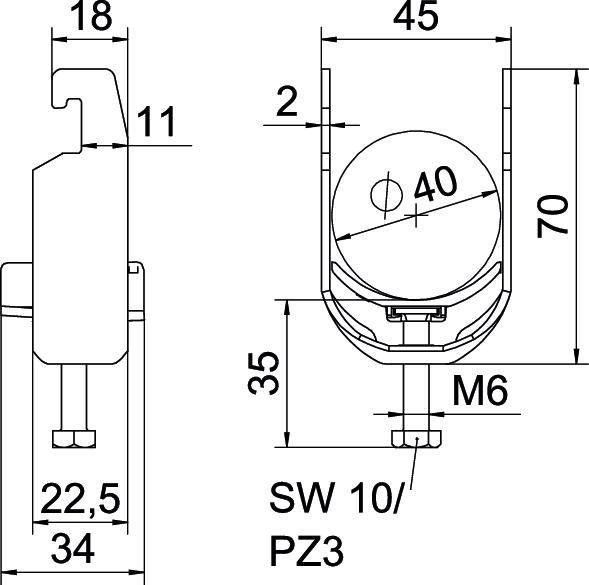

| Medida A | 22,5 mm |
| Medida B | 45 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
| Medida H | 70 mm |
| Medida L | 35 mm |
| Medida t | 2 mm |
