Abraçadeira BBS tipo N simples, placa de pressão metálica, FT
- ColeçãoInstalações industriais
Descrição

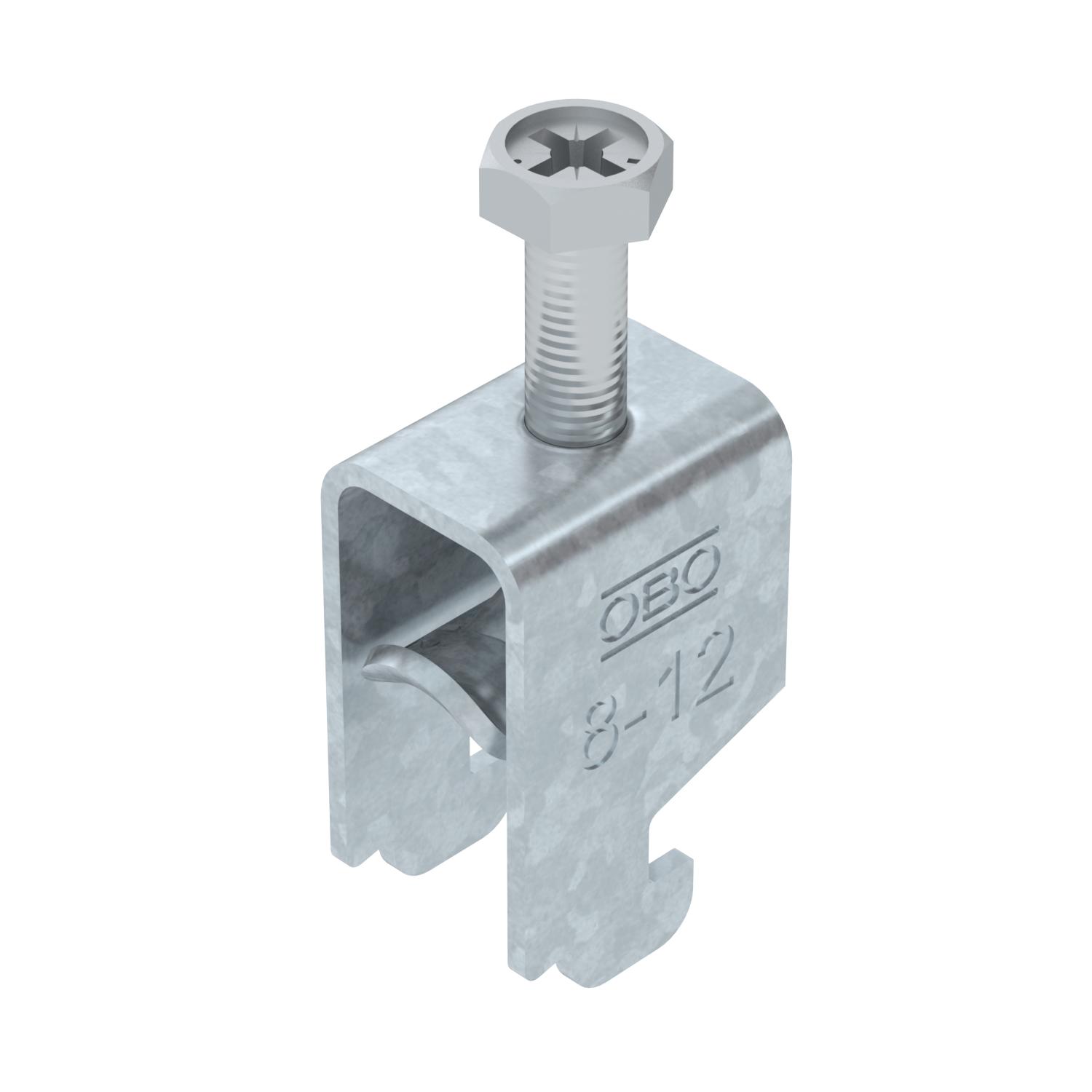

Abraçadeira BBS tipo N, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
Dados técnicos
| Com contraplaca | não |
|---|---|
| Com placa metálica | sim |
| Comprimento exterior | 28 mm |
| Dimensão | 08-12mm |
| Espessura das chapas | 1,5 mm |
| Intervalo de aperto D máx. | 12 mm |
| Intervalo de aperto D mín. | 8 mm |
| Largura de rasgo | 10 mm |
| Livre de halogéneos | sim |
| Material | Aço |
| Material adicional | Aço |
| Material da cuba | Aço |
| Máx. Binário de aperto | 3 Nm |
| Número de cabos/tubos | 1 |
| para diâmetro de tubo máx. | 12 mm |
| para diâmetro de tubo mín. | 8 mm |
| para perfil com rasgo (com intervalo) máx. | 12 mm |
| para perfil com rasgo (com intervalo) mín. | 11 mm |
| Rosca | M6 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Superfície adicional | galvanizado a quente por centrifugação |
| Tipo de montagem | Perfil |

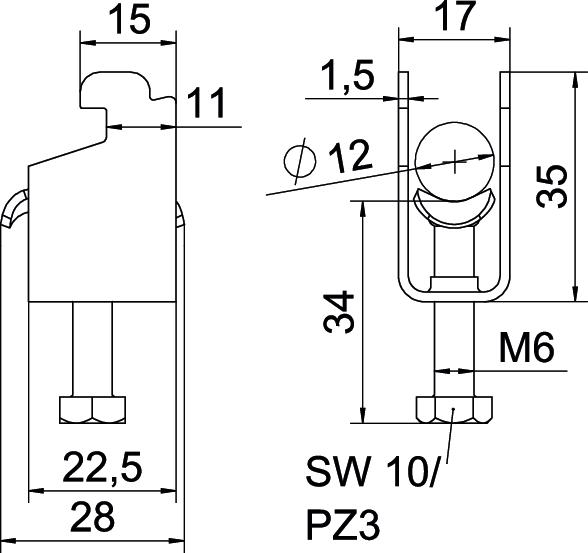

| Altura | 35 mm |
| Comprimento | 22,5 mm |
| Largura | 17 mm |
| Medida A | 22 mm |
| Medida B | 17 mm |
| Medida C | 28 mm |
| Medida G (mm) | M6 |
| Medida H | 35 mm |
| Medida L | 34 mm |
| Medida t | 1,5 mm |
