OBO Bettermann

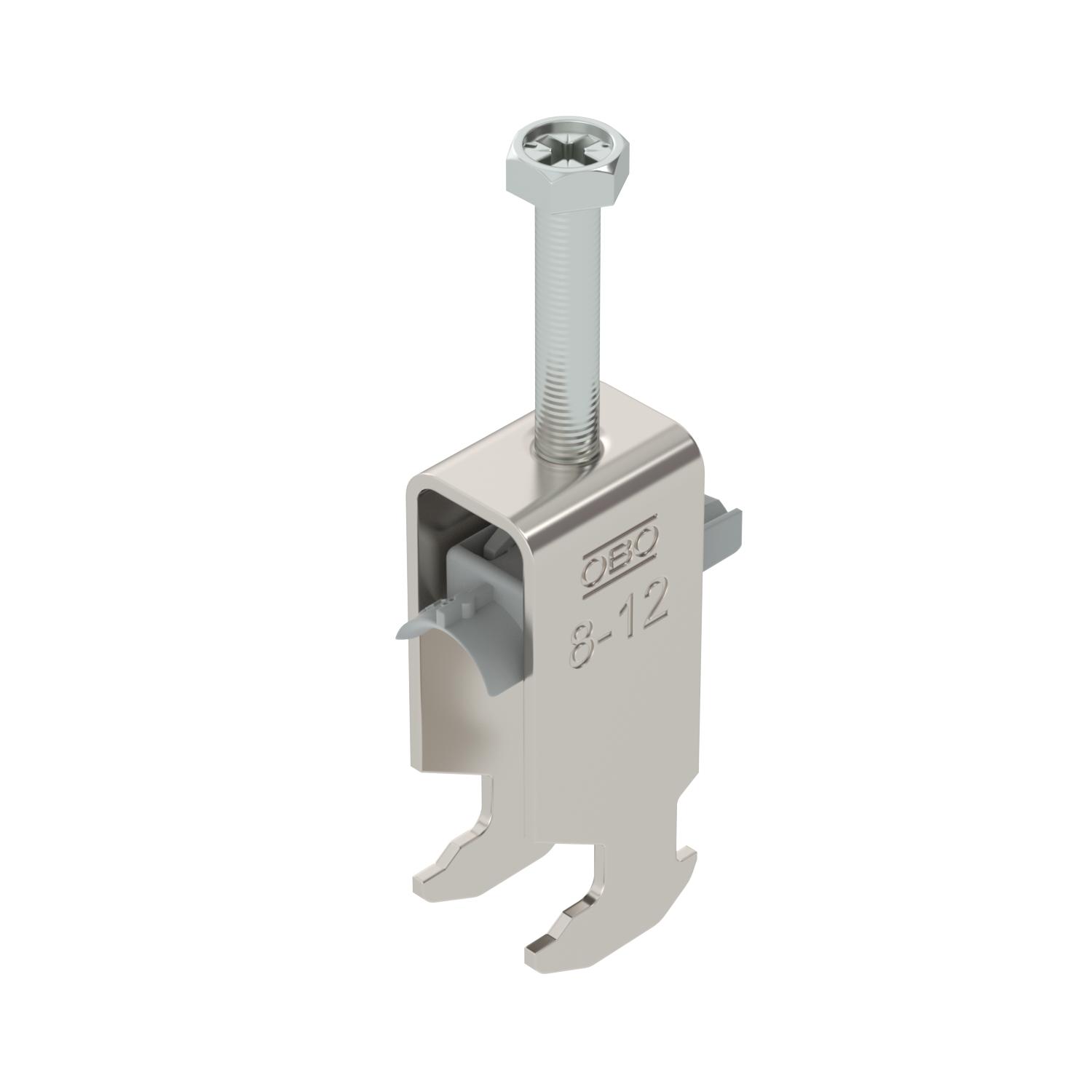

Abraçadeira BBS tipo H dupla, placa de pressão em plástico, A2
- ColeçãoInstalações industriais
Descrição
Abraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
Dados técnicos
| Com contraplaca | não |
|---|---|
| Com placa de plástico | sim |
| Com placa metálica | não |
| Comprimento exterior | 34 mm |
| Dimensão | 08-12mm |
| Espessura das chapas | 1,5 mm |
| Intervalo de aperto D máx. | 12 mm |
| Intervalo de aperto D mín. | 8 mm |
| Largura de rasgo | 10 mm |
| Livre de halogéneos | sim |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Material adicional | aço inoxidável |
| Material da cuba | Plástico |
| Máx. Binário de aperto | 3 Nm |
| Número de cabos/tubos | 2 |
| para diâmetro de tubo máx. | 12 mm |
| para diâmetro de tubo mín. | 8 mm |
| para perfil com rasgo (com intervalo) máx. | 17 mm |
| para perfil com rasgo (com intervalo) mín. | 16 mm |
| Qualidade do material da cuba | Polipropileno |
| Rosca | M6 |
| Superfície | brilhante, pós-tratamento |
| Superfície adicional | sem tratamento |
| Tipo de montagem | Perfil |

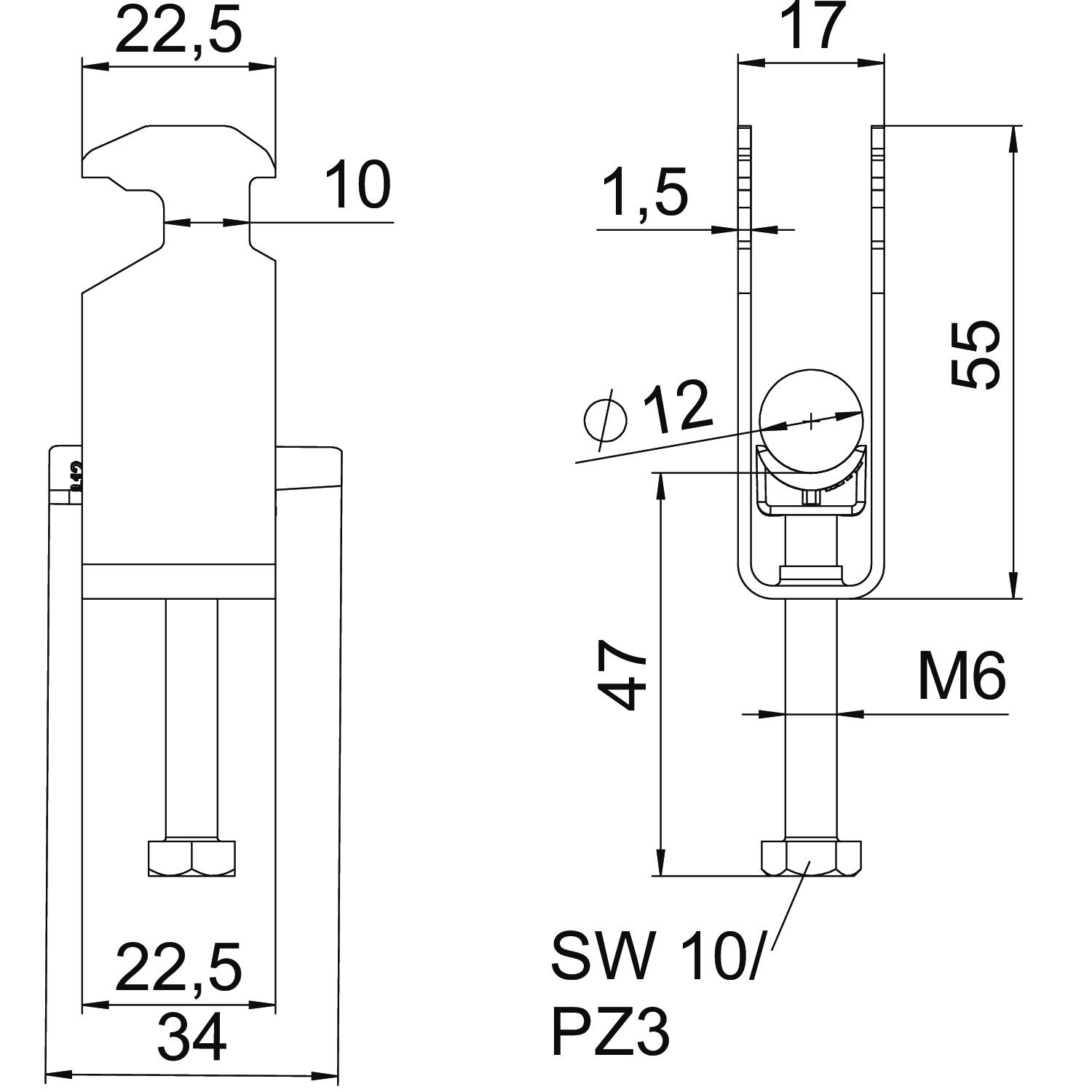

| Altura | 55 mm |
| Comprimento | 22,5 mm |
| Largura | 17 mm |
| Medida A | 22,5 mm |
| Medida B | 17 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
| Medida H | 55 mm |
| Medida L | 47 mm |
| Medida t | 1,5 mm |
